Устройство для контроля достижения технологическими параметрами предельныхзначений

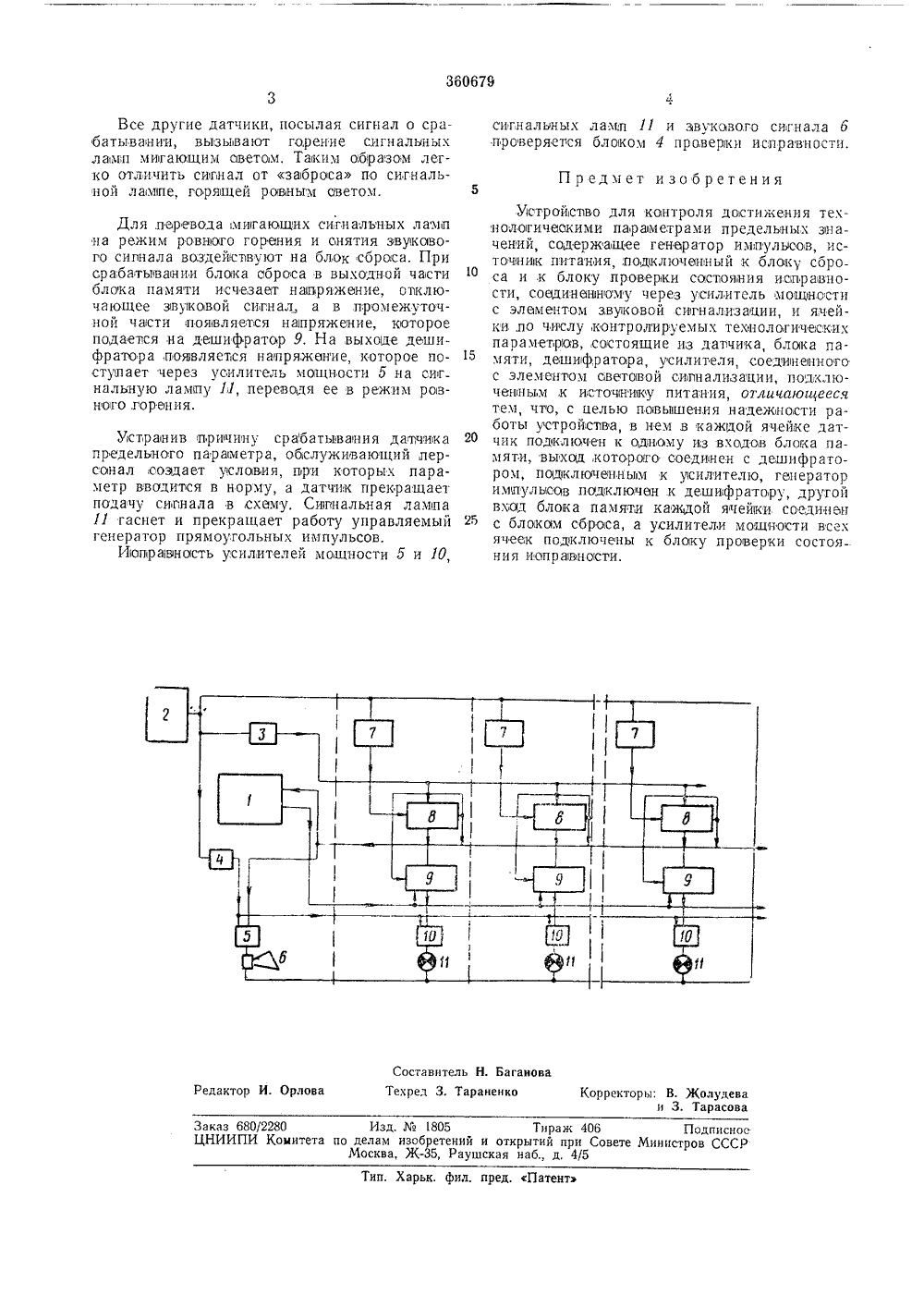

ОП ИКАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликКомитет по деламобретений и открытий при Сосете Мииистро СССР, Я. Габинский и Л, Г, Чудин Государственный союзный проектный институт по проектировани газопроводов и предприятий газовой промышленностиЗаявител УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ДОСТИЖЕНИЯ ТЕХНОЛОГИЧЕСКИМИ ПАРАМЕТРАМИ ПРЕДЕЛЬНЫХ ЗНАЧЕНИЙиИзвестны устройства для контроля дост жения технологическими параьетрами пределыных значений.Однако в случае крапковременного ислючения датчика пределыного параметра и по следующего отключения его (заброса параметра) известные устройовва не отличают этого состояния от устойчивого нарушения параметром границ нормального состояния и не сигнализируют об этом, что может пред ставлять угрозу для работы технологической устан эакп.Цель изобретения - повышение надежности работы устройства.Цель достигается тем, что в предлагаемэм 15 устройстве в каждой ячейке датчик подключан к одному из вхэдов блока паияти,:выход которого соединен с дешифратором, подключенньсм к усилителю, генератор иоппульсов подключен к дешифратору, другой вход блока,памяти каждой ячейки соединен с блэком абриса, а усилители мэщнэсти всех ячеек лэдключены,к блошку прэверки состояния испр авности.На чертеже приведена блок-схема пред лагаемото устройства.Оно содержит генератор 1 прямоугольных импульсов, источник 2 питания, блок 8 сброса, блэк 4 прэверки состояния исправности, усилитель мэщнасти 5 для питания звонка б З 0 и ячеики по числу контролируемых технологических параметров (показаны только три), каждая из которых включает датчик 7 предельного параметра, блэк 8 памяти, дешифратор 9, усилитель мощности 10 для питания элементов световой сигнализации (сигнальных ламп) 11.Схема работает следующим образом (описьоваепся раббота одной цепи сигнализации). При срабатьпвании датчика предельного параметра включается блэк 8 памяти. Возникакицае на выходе напряжение заптускает генератор прямоугольных импульсов и через усилитель мощнэсти 5 аключает источник 5 звуксвэго сигнала (авэнэк), Пульсирующее напряжение от генератора 1 пэпадает на дешифратор 9 всех ячеек, а с наго - на усилитель 10 сигналыной лампы 11,Напряжеяие пулысаций от генератора 1 совместно с постояиным напряжением от датчиков предельного параметра 7 через дешифратор 9 вводит элемент оветовой сигнализации в режим мигающего говорения.В случае прекращения сипнала от датчи:ка (это происходит при временных забросах,параметра) блэк 8 памяти подает напряжение со своей промежуточной части на дешифратор 9, переводя элемент оветовой сигнализации на ражим ровного горения.360679 Предмет изобретения Составитель Н. Ваганова актор И. Орлова Текред 3. Тараненко Корректоры: В. Жолудева и 3. ТарасоваИзд.1805 Тираж 406та по делам изобретений и открытий при Совете Минист Москва, Ж, Раушская наб., д. 4/5 аказ 680/2280 ЦНИИПИ Кондписно в СССР Тнп. Харьк. фил. пред. Патент Все другие датчики, посылая сигнал о срабатывании, вызывают горение сигналыных ламп мигающим еветом. Танским образом легко отличить сигнал от заброса по сигнальной лампе, горящей рэвньгм светом. Для,перевода мигающих сиги альных л амп на режим ровного горения и снятия звукэвого сипнала воздейспвуют на блок сброса. При срабатывании блэка еброса в выходной части 10 блошка памяти исчезает надряжение, опключающее эву 1 ковой сигнал а в промежуточной части,появляется напряжение, кооторое подаепся на дешифратор 9. На выходе дешифратора,появляется напряжение, которое по сту 1 пает через усилитель мощности 5 на сив. нальную ламлу 111, переводя ее в режим романого горения. Устранив причину срабатывания датчика 20 предельного параметра, обслуживающий лерсэнал создает уславия, при которых параметр вводится в норму, а датчик прекращает подачу сипнала в схему. Сипнальная лампа 11 гаснет и прекращает работу управляемый 25 генератор прямоугольных импульсов.Иаправнэсть усилителей мощности 5 и 10,сигналыных ламп 11 и звукового сигнала б проверяется блоком 4 проверочки исправности. Устройспво для контроля достижения технологичеокими параметрами предельных значений, содержащее генератор импулысов, источник питанияподключенный к блоку сброса и,к блоку проверочки сэстояния исправности, соединенному через усилитель мощности с элементом звуковой сигнализации, и ячейки,по числу,контролируемых технологических параметрэвсостоящие из датчика, блэка памяти, дешифратэра, усилителя, соединенного с элементом световой сипнализации, полключевнььм,к источнику питания, отличающееся тем, чтьо, с целью пэвышения надежности работы устройспва, в нем в каждой ячейке датчик подключен к однаму из входов блогка памяти, выхэд,которого соединен с дешифратором, пэдключенным к усилителю, генератор импулыоэв пэдключен к дешифратору, другой вхэд блока памяти каждой ячейки соединен с блокэм сброса, а усилители мощности всех ячеек подключены к блоку проверки состояния исправности.
