Торцовое двустороннее уплотнение шарнира гусеничной цепи
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

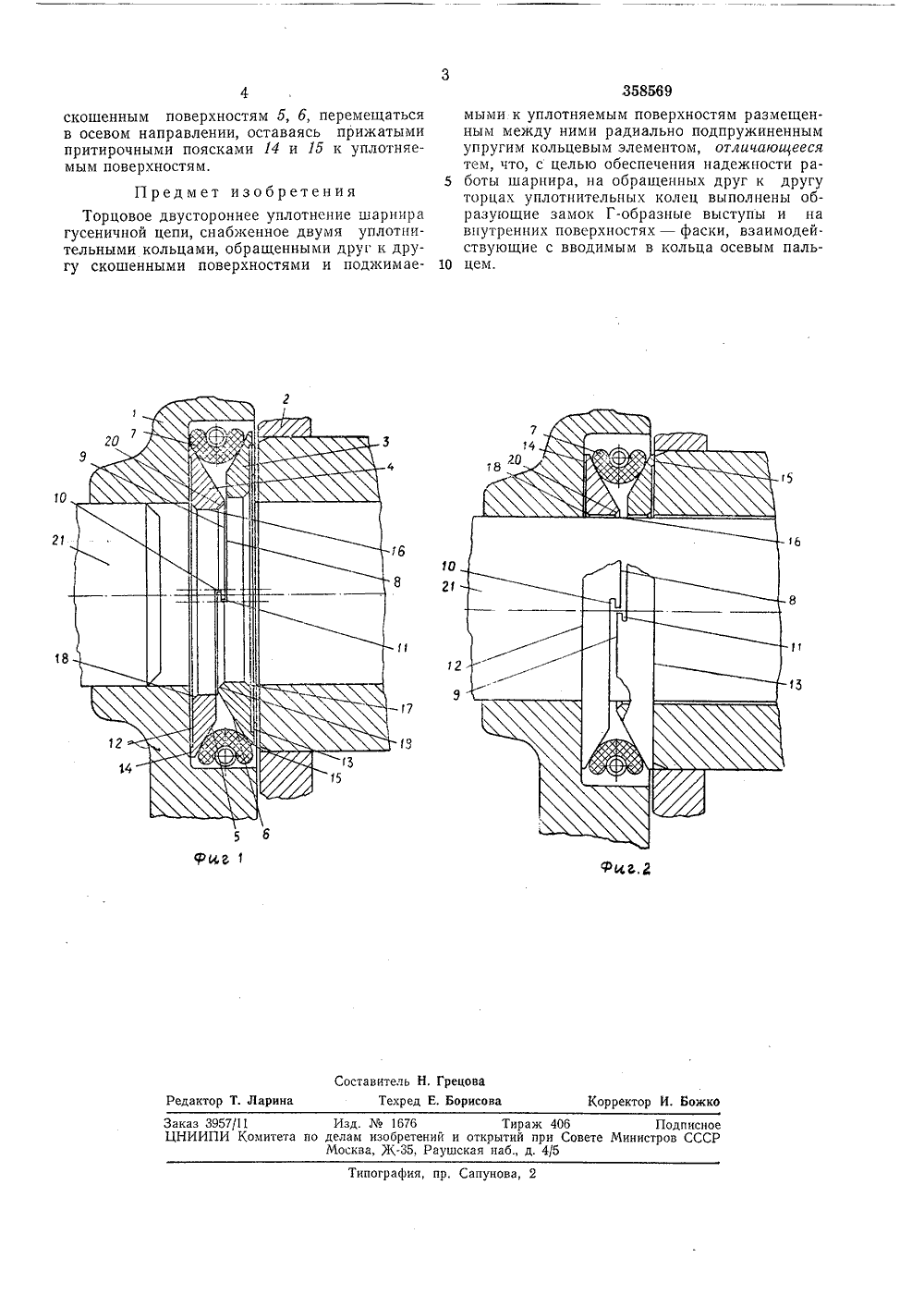

Сова Саватскиз Социалистичаскиз РеспубликЗависимое от авт, свидетельстваМ 61 15/,3 Заявлено 08,1 Х 1970 ( 1472509/25-8)с присоединением заявкиПриоритетОпубликовано ОЗ.Х.1972. Бюллетень3Дата опубликования описания 14.Х 11.197 Номитвт а делам изобретений и открытий ари Совета Министров СССРДК 62-762,8:62(088,8 Пястолов, В. В. Емельяненко и Н. А, Литви аявитель УСТОРОННЕЕ УПЛОТНЕНИЕ ШАРНИРА ГУСЕНИЧНОЙ ЦЕПИ ОВО 1ается уплотнений шарни Изобретение кас ров гусеничной цепи.Известны торцовые двусторонние уплотнения, снабженные двумя уплотнительными кольцами, обращенными друг к другу скошен ными поверхностями и поджимаемыми к уплотняемым поверхностям размещенным между ними радиально подпружиненным упругим кольцевым элементом.С целью обеспечения надежности работы 10 шарнира в предлагаемом уплотнении на обращенных друг к другу торцах уплотнительных колец выполнены образующие замок Г-образные выступы и на внутренних поверхностях - - фаски, взаимодействующие с вводимым в 15 кольца осевым пальцем.На фиг, 1 изображено описываемое торцовое уплотнение, установленное в гнезде шарнира до монтажа замыкающего осевого пальца; на фиг, 2 - то же, в рабочем положении. 20Торцовое уплотнение для концевых звеньев 1 и 2 гусеничной цепи снабжено двумя уплотнительными кольцами 3 и 4, одинаковыми по форме. Кольца обращены друг к другу скошенными поверхностями б и б и поджаты 25 к уплотняемым поверхностям звеньев размещенным между ними радиально подпружиненным упругим кольцевым элементом 7. На обращенных друг к другу торцах 8 и 9 уплотнительных колец выполнены образующие за Авторыизобретения А. Н. Жмайлик, В. мок Г-образные выступы 10 и 11. На торцах 12 и 13, обращенных к уплотняемым поверхностям, выполнены притирочные пояски 14 и 15, На внутренней цилиндрической поверхности 1 б уплотнительных колец 3 и 4 выполнены фаски 17, 18 и 19, 20, взаимодействующие с вводимым в кольца осевым пальцем 21,Перед установкой в гнездо звена два кольца складываются торцами 8, 9 так, чтобы в паз 10 вошел выступ кольца 3, а в паз 11 - соответствующий выступ .кольца 4. При этом кольца расположены эксцентрично. На скошенные поверхности б, б, обращенные друг к другу, устанавливается упругий элемент 7, диаметр установочной поверхности которого меньше диаметра установочной поверхности колец.Собранное торцовое уплотнение монтируется в гнезде звена 1. При замыкании гусениц охватываемая пара звеньев заводится в охватывающую пару, при этом собранное торцовое уплотнение, не выступающее из гнезд звена 1, не затрудняет проведения данной операции. В совпавшие отверстия звеньев вставляется замыкающий палец 21, который благодаря фаскам 17 - 20 центрирует по своей наружной поверхности кольца, выводит выступы из пазов. После этого кольца 3 и 4 имеют возможность под действием радиально сжимающегося упругого элемента 7, скользящего поскошенным поверхностям 5, б, перемещаться в осевом направлении, оставаясь прижатыми притирочными поясками 14 и 15 к уплотняемым поверхностям.Предмет изобретенияТорцовое двустороннее уплотнение шарнира гусеничной цепи, снабженное двумя уплотнительными кольцами, обращенными друг к другу скошенными поверхностями и поджимае 358569мыми к уплотняемым поверхностям размещенным между ними радиально подпружиненным упругим кольцевым элементом, отличающееся тем, что, с целью обеспечения надежности ра боты шарнира, на обращенных друг к другуторцах уплотнительных колец выполнены образующие замок Г-образные выступы и на внутренних поверхностях - фаски, взаимодействующие с вводимым в кольца осевым паль цем.Составитель Н. Грецоваедактор Т. Ларина Техред Е. Борисова Корректор И, БожкоЗаказ 3957/11 Изд. Ло 1676 Тираж 406 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5ипография, пр. Сапунова, 2
СмотретьЗаявка
1472509
А. Н. Жмайлик, В. В. столов, В. В. Емель ненко, Н. А. Литвинов
МПК / Метки
МПК: F16J 15/34
Метки: гусеничной, двустороннее, торцовое, уплотнение, цепи, шарнира
Опубликовано: 01.01.1972
