Клавиатура для набора данных

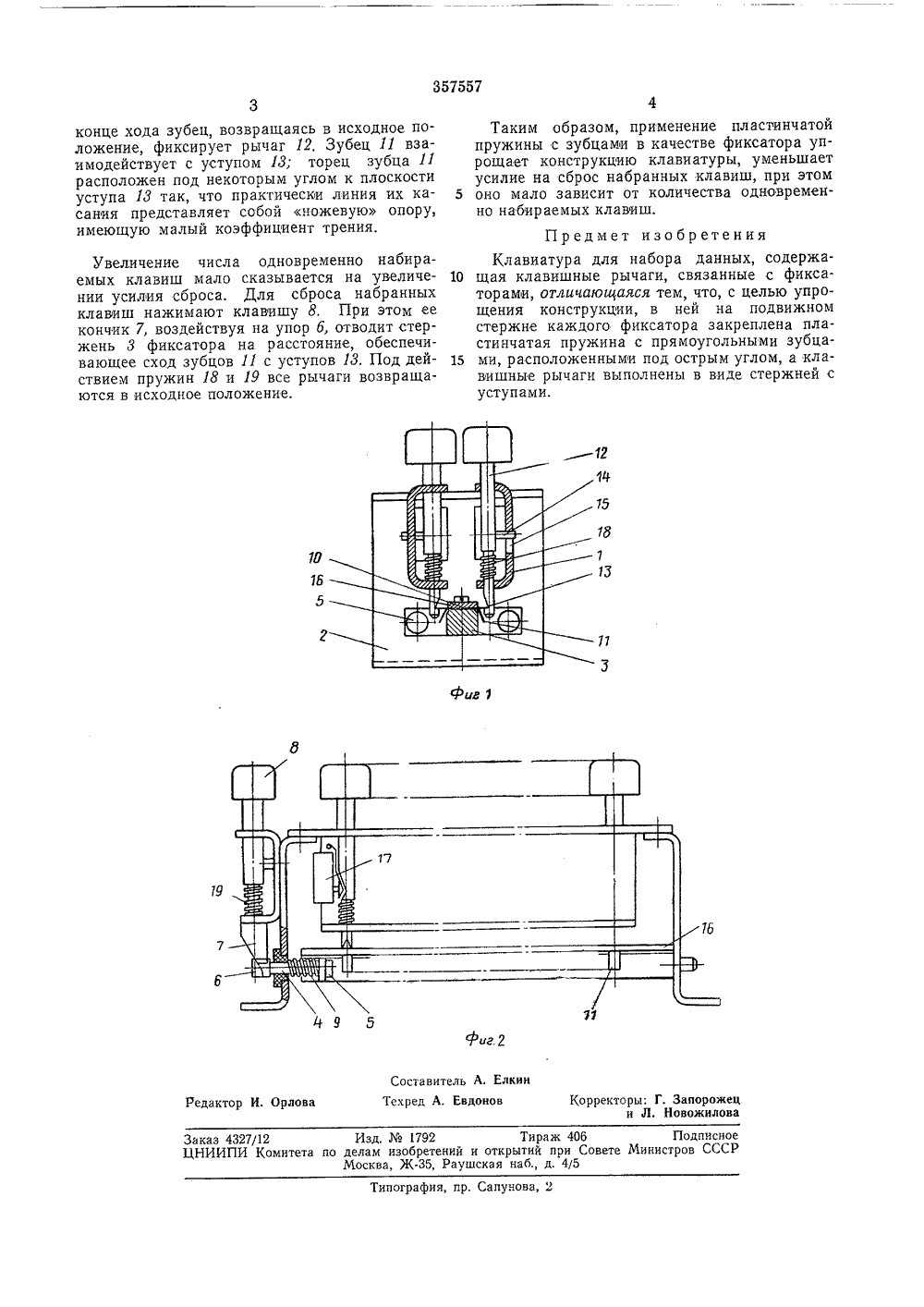

Союз Саветскик Социалистических РеспубликЗависимое от авт. свидетельстваМ, Кл. б 06 с 710 14,1,1971 (М 1616598/18 инением заявкиЗаявл с прис Пр нори Опубли митет по дела изобретении и открытий при Совете Министров СССРК 681,327.21(088.8) вано 31.Х.1972. БюллетеньДата опубликования описания 11.1.1973 Авторыизобретен. И, Голдырев, В. В. Быстров и Л. тиков аучно-исследовательский институт управляющих машин и сис аявител АВНАТУРА ДЛЯ НАБОРА ДАННЫХ Изобретение может быть использовано в различного рода кодирующих и вычислительных устройствах, а также в переключающих устройствах различных приборов.Известны клавиатуры для набора данных, содержащие клавишные рычаги, связанные с фиксаторами.Предложенная клавиатура отличается от известных тем, что в ней на подвижном стержне каждого фиксатора закреплена пластинчатая пружина с прямоугольными зубцами, расположенными под острым углом, а клавишные рычаги выполнены в виде стержней с уступами.Это позволяет упростить конструкцию устройства.На фиг. 1 изображена предлагаемая клавиатура, поперечный разрез; на фиг, 2 - вид сбоку.Клавиатура содержит корпус 1, установленный между двумя кронштейнами 2, посредством которых она крепится к основанию прибора или устройства. Под корпусом 1 установлен подвижный стержень 3 фиксатора.Подвижность достигается с помощью осей 4 и подшипников б скольжения, На осях 4 закреплен упор б, взаимодействующий с наконечником 7 клавиши 8 сброса. Пружины 9 удерживают стержень 3 в крайнем положении, упором в этом положении для него является кронштейн 2. На стержне 3 неподвижно укреплена пластинчатая пружина 10 с прямоугольными зубцами 11 отогнутыми на угол меньше 90. В исходном положении каждый 5 из зубцов 11 расположен против соответствующего клавишного рычага 12. Каждый из рычагов 12 содержит уступ 13, расположенный в исходном положении выше торца зубца 11 на величину необходимого хода клавиши. Ход 10 клавишных рычагов 12 ограничивает штифт14, размещенный в пазу 15 корпуса 1. Планка 1 б предотвращает коробление пластинчатой пружины 10 при закреплении ее на стержне 3.15 Пластинчатая пружина 10 может иметь зубцы как с одной, так и с двух сторон, т. е.можно производить фиксацию соответственно одного или двух рядов клавиш. При увеличении числа рядов клавиш можно устанавли вать несколько стержней 3, представляющихв этом случае подвижную раму с общей клавишей сброса. Клавишные рычаги 12 производят включение микропереключателей 17 (возможен и другой вариант применения клавиа туры, если механическое воздействие клавишных рычагов 12 непосредственно передается наборным механизмам устройств).Набор данных производится нажатием со.ответствующих клавиш. При этом уступ 14, ЗО воздействуя на зубец 11, отгибает его, и в357557 12 1 Ю 75 18715 10 1 б 5 фиг 1 фиг Составитель А. ЕлТех е А. Ев онов дактор И. Орлова р д Корректоры: Г. Запорожец и Л, НовожиловаЗаказ 4327/12 Изд.1792 Тираж 40 бЦНИИПИ Комитета по делам изобретений и открытий ври СоветМосква, Ж, Раушская наб., д, 4/5 Подписно инистров СССРпография, пр. Сапунова,конце хода зубец, возвращаясь в исходное положение, фиксирует рычаг 12, Зубец 11 взаимодействует с уступом 18; торец зубца 11 расположен под некоторым углом к плоскости уступа 18 так, что практическими линия их касания представляет собой ножевую опору, имеющую малый коэффициент трения. Увеличение числа одновременно набираемых клавиш мало сказывается на увеличении усиления сброса. Для сброса набранных клавиш нажимают клавишу 8. При этом ее кончик 7, воздействуя на упор 6, отводит стержень 8 фиксатора на расстояние, обеспечивающее сход зубцов 11 с уступов И. Под действием пружин 18 и 19 все рычаги возвращаются в исходное положение. Таким образом, применение пластинчатойпружины с зубцами в качестве фиксатора упрощает конструкцию клавиатуры, уменьшает усилие на сброс набранных клавиш, при этом 5 оно мало зависит от количества одновременно набираемых клавиш. Предмет изобретенияКлавиатура для набора данных, содержа щая клавишные рычаги, связанные с фиксаторами, отличающаяся тем, что, с целью упрощения конструкции, в ней на подвижном стержне каждого фиксатора закреплена пластинчатая пружина с прямоугольными зубца ми, расположенными под острым углом, а клавишные рычаги выполнены в виде стержней с уступами.
