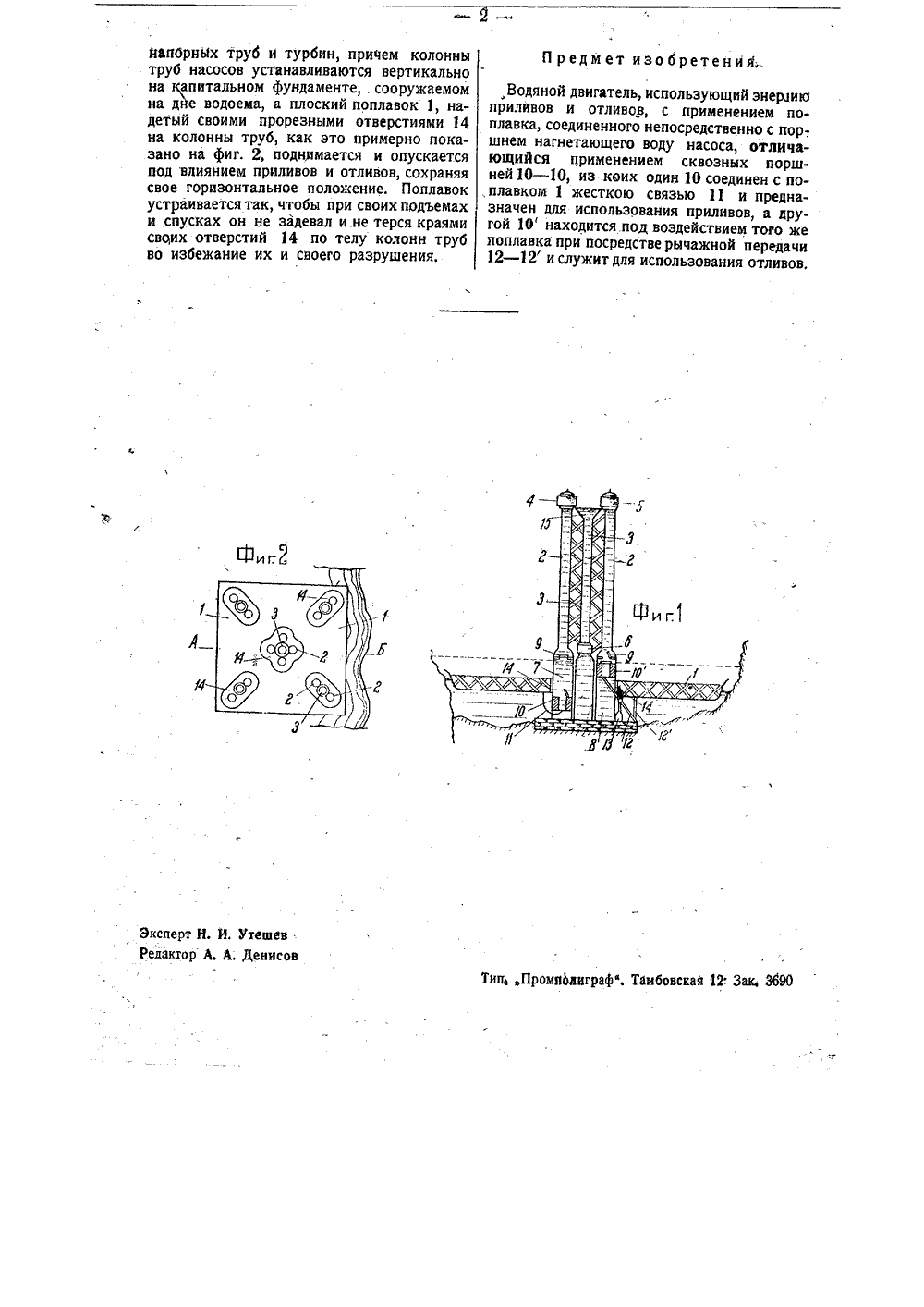

Водяной двигатель, использующий энергию приливов и отливов

Номер патента: 529857

Опубликовано: 30.09.1976

Авторы: Белоусов, Гарифулин, Грабарник, Дубоносов, Портнов, Теселько

МПК: B21B 21/00

Метки: использованием, прокатки, тепловой, труб, ультразвука

...от торца оправки вдоль стержня на расстоянии, кратном половине длины волны, а стержечьна этой длине выполнен из магнитострикционного материала, Такое решение позволяет значительно приблизить источник ультразвуковых колебаний к очагу деформации и оказывать активное влияние на качество внутренней поверхности труб, особенно труднодеформированных и склонных к налипанию на оправку материалов.529857 Составитель А. КолесниковТехред О, Луговая Корректор Т, Кравченко Редактор Т. Пилипенко Заказ 5221/654 Тираж 1077 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская набд. 4/5Филиал ПРП "Патент", г, Ужгород, ул, Проектная, 4 На чертеже изображена установка длятеплой...

Номер патента: 724683

Опубликовано: 30.03.1980

Авторы: Гейбович, Круман

МПК: E21B 17/10

Метки: глубоких, колонны, скважин, составной, труб, центратор

...составной колонны труб, секции 1 и 2 которой соединены посредством муфты 3, выполнен в виде охватывающей колонну втулки 4 со сквозным отверстием 5, закрепленной нижним концом на одной из секций 2 посредством резьбового кольца б. Отверстие 7 на верхнем конце втулки 4 выполнено коническим и между втулкой и второй соединяемой секцией 1 установлена бонусная разрезная втулка 8, Центратор может быть снабжен пружинными элементами 9, на которых закреплены износостойкие накладки 10.Центратор работает следующим образом.Перед свинчиванием секций 1 и 2 на секцию 1 надевается разрезная конусная втулка 8 и втулка 4, Секции 1 и 2 свинчиваются муфтой 3, затем свинчивается втулка 4 с неподвижным резьбовым кольцом б. Во время последней операции...

Номер патента: 1389348

Опубликовано: 27.03.1996

Автор: Сансиев

МПК: E21B 43/00

Метки: изоляции, колонны, насосно-компрессорных, тепловой, труб

1. Способ тепловой изоляции колонны насосно-компрессорных труб в скважине, включающий откачку среды из кольцевого пространства, образованного внутренней и наружной коаксиально установленными колоннами труб посредством вакуумного насоса и закачку теплоносителя в пласт или отбор из пласта продукции, отличающийся тем, что, с целью повышения эффективности и надежности теплоизоляции при одновременном снижении материальных и энергетических затрат, при закачке теплоносителя в пласт или при отборе из пласта продукции периодически изменяют термодинамические и гидродинамические параметры теплоносителя или отбираемой из пласта продукции.2. Устройство для тепловой изоляции колонны насосно-компрессорных труб в скважине, включающее коаксиально...

Номер патента: 1556161

Опубликовано: 20.03.1996

Автор: Сансиев

МПК: E21B 36/00, E21B 43/00

Метки: изоляции, колонны, компрессорных, насосно, оборудование, тепловой, труб

ОБОРУДОВАНИЕ ДЛЯ ТЕПЛОВОЙ ИЗОЛЯЦИИ КОЛОННЫ НАСОСНО-КОМПРЕССОРНЫХ ТРУБ в скважине, включающее жестко связанные с устьевым оборудованием, коаксиально расположенные эксплуатационную колонну, внутреннюю и наружную колонны труб, образующие кольцевые пространства, установленные между внутренней и наружной колонными труб и связанные с одной из них центраторы, жестко связанные с нижней частью наружной колонны труб два последовательно соединенные между собой цилиндра различного диаметра, два последовательно соединенные плунжера, жестко связанные с нижней частью внутренней колонны труб и образующие с верхним цилиндром наружной колонны рабочую камеру, гидравлически связанную с кольцевым пространством и внутритрубным или затрубным пространством...
