Установка для испытания на ударную усталость
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 352187
Авторы: Рудановский, Чуч
Текст

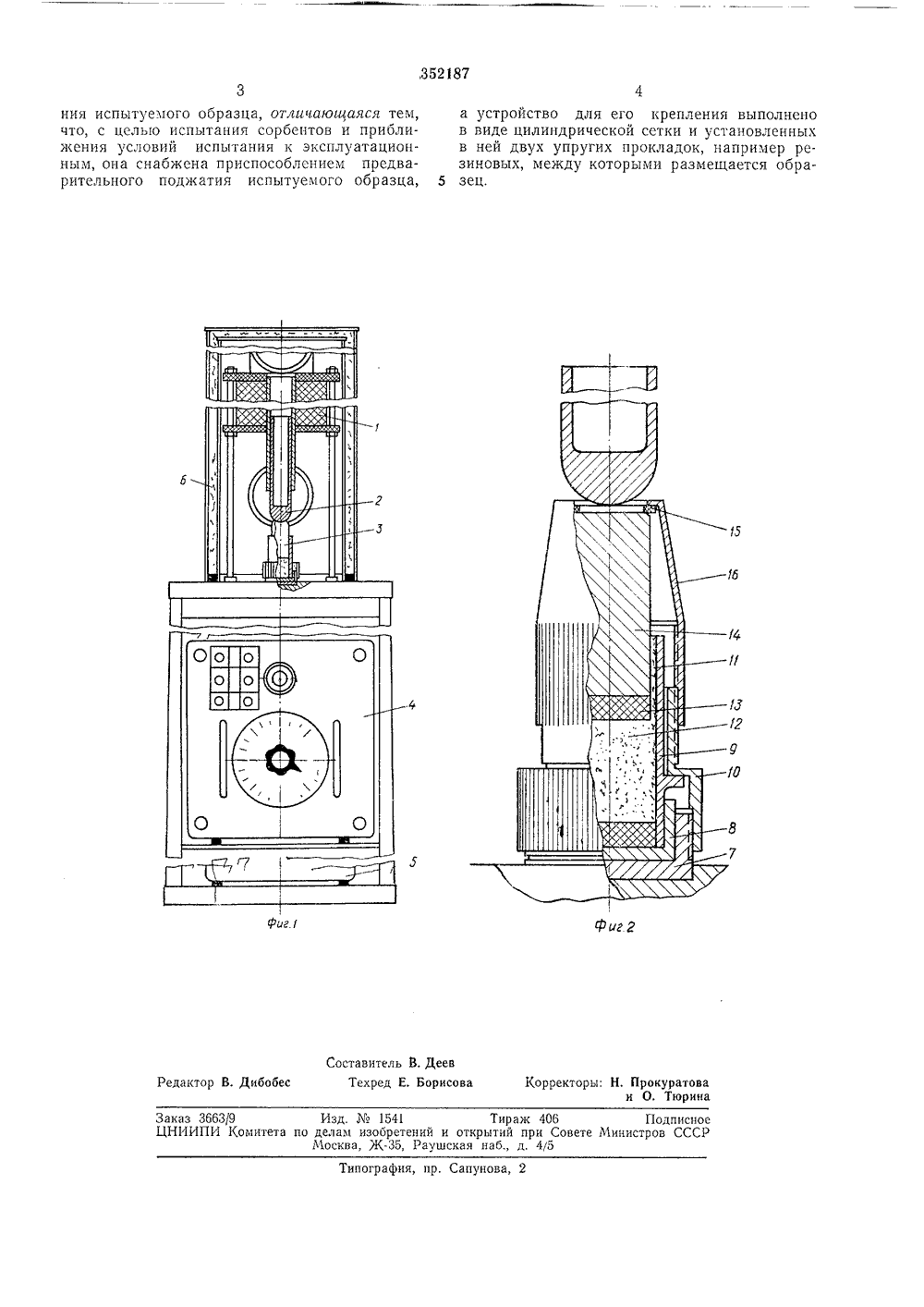

352187 ОПИСАНИЕ ИЗОЬЕЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Саюэ Советских Социалистических РесптбликЗависимое от авт. свидетельства М 1,л. Ст 01 п 3/ 23.Х,1969 (Ле 1370164/25 Заявл Комитет по делам иаобретеиий и открытийПриоритет ДК 620.178,73 (088.8) при Совете Мииистро СССРпубликовано 21.Х.1972. Бюллетень ЛЪата опубликования описания З.Х 1.1972 т",;тт ,:Г" 1 т;.г ъ аявитель ИСПЫТАНИЯ НА УДАРНУЮСТАЛ ОСТЬ В Основании верхнейкальнымиразмещеныбилизаторшума и зачасть устаншитель-пыллом,е установкистальной плишвеллерами,блок 4 упр5 наг,ряженпыленности повки надеваеуловитель выполнено из нижней т, сваренных с вертина полках которых вления-питания и стаия. Для устранения омещения на рабочую ется герметичный глуб со смотровым стекприсоединением заявки М Изобретение относится к области исследования прочностных свойств материалов.Известны установки для испытания на ударную усталость, содержащие катушку индуктивности, боек, перемещающийся под действием магнитного поля катушек, и устройство для крепления испытуемого образца, Однако на этих установках невозможно испытывать сорбенты в условиях, близких к эксплуатационным.Предлагаемая установка отличается от известных тем, что с целью испытания сорбентов и приближения условий испытания к эксплуатационным она снабжена приспособлением предварительного поджатия испытуемого образца, а устройство для его крепления выполнено в виде цилиндрической сетки и установленных в ней двух упругих прокладок, например резиновых, между которыми размещают образец.На фиг. 1 изображена описываемая установка; на фиг. 2 - устройство для крепления образца.Установка содержит катушку 1 индуктивности, в центре ее вертикально расположена латунная трубка, в которой вертикально перемещается под действием магнитного поля стальной трубчатый боек 2 с полукруглой головкой, и устройство для крепления испытуемого образца 3. Устройство для крепления испытуемого образца 3 содержит поддон 7 с донышком 8 и втулкой 9, поджимаемой фигурнойнакидной гайкой 10. Во втулку 9 вставлена в виде цилиндра плетеная сетка 11. Слой сорбента 12 размещают между упругими прокладками 13, на веряпою из которых установлен плунжср 14. Сверху плунжера расположена рсзиновая прокладка 15, через которую плунжср и сорбент плотно поджимаются резьбовым колпаком 1 б, и в таком состоянии проводится испытание. Для испытания слоя сорбента при прохождении через него газа поддон 7, донник 8 имеют отверстия для входа, а втулка 9 - отверстия для выхода газа.Предмет изобретенияУстановка для испытания на ударную усталость, содержащая катушку индуктивпости, боек, перемещающийся под действием магнитполя катушек, и устройство для крепле,352187 г. иг 2 Составитель В. ДеевРедактор В. Дибобес Техред Е, Борисова Корректоры; Н. Прокуратои О. Тюри аказ 3663/9 Изд. М 1541 Тираж 406 Поди испоНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раущская наб., д. 45 пография, пр. Сапунова,ния испытуемого образца, отличающаяся тем, что, с целью испытания сорбентов и приближения условий испытания к эксплуатационным, она снабжена приспособлением предварительного поджатия испытуемого образца,а устройство для его крепления выполнено в виде цилиндрической сетки и установленных в ней двух упругих прокладок, например резиновых, между которыми размещается обра зец.
СмотретьЗаявка
1370164
С. Н. Рудановский, ЧУЧ ЗЭИЛЯ
МПК / Метки
МПК: G01N 3/38
Метки: испытания, ударную, усталость
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-352187-ustanovka-dlya-ispytaniya-na-udarnuyu-ustalost.html" target="_blank" rel="follow" title="База патентов СССР">Установка для испытания на ударную усталость</a>
Центробежная установка для ударных испытаний образцов материалов
Номер патента: 1490574
Опубликовано: 30.06.1989
Автор: Лодус
МПК: G01M 7/08, G01N 3/307
Метки: испытаний, образцов, ударных, центробежная
...Направляющая 2 выполнена в виде стержней.Для увеличения информативности испытаний за счет испытания в одном 40 цикле .разу двух образцов, один из которых предварительно растянут, а другой - сжат, на наковальне 4 может быть закреплен захват 11 для второго образца 12 со стороны груза 5 соосно 45 первому захвату 6 (см,чертеж).Установка работает следующим образом.Включают привод 3 и раскручивают платформу 1, При Раскручивании платформы 1 груз 5 смещает направляющую 2 вместе с наковальней 4, захватами 6, 11 и образцами 7,12 на больший радиус вращения, деформируя при этом пружину 8 растяжением, Вращение образцов 7 и 12 приводит их к нагружению массовыми усилиями от вращения их масс вокруг оси платформы 1, при этом образец 7 нагружается...
Стенд для сравнительных усталостных испытаний образцов материалов и элементов конструкций
Номер патента: 1010510
Опубликовано: 07.04.1983
МПК: G01N 3/36
Метки: испытаний, конструкций, образцов, сравнительных, стенд, усталостных, элементов
...имеющиевозможность осевого перемещения поршень 7и цилиндр 8, устройство для передачи нагрузки на образцы 2 и 3 и замыкания силовойцепи при разрушении образцов, Последнееустройство включает два обращенныхдруг кдругу клина 9 и 10, из которых клин 9 черездинамометр 11 соединяет захват 4 с поршнем7 гидропульсационного домкрата, а клин 10,связанный через шарнирную подвеску 12 сцилиндром 8, соединяет через динамометр 13 .захват 5 с цилиндром 8; два параллельноустановленных на основании 1 посредствомстойки 6 равноплечих рычага 14 и 15, подпружиненных друг к другу, между которыми параллельно им установлены гидропульсационныйдомкрат и клинья 9 и 10; установленные нарычагах ролики 16 и 17, взаимодействующие сс наклонными поверхностями клиньев 9 и...
Стенд для динамических испытаний образцов материалов на прочность
Номер патента: 1422096
Опубликовано: 07.09.1988
Автор: Лодус
МПК: G01M 7/08
Метки: динамических, испытаний, образцов, прочность, стенд
...в вертикальном направлении с помощью пружины 10 и жестко связанный с верхним захватом 7 толкатель 11, установленный в направляющих 2 с возможностью осевого перемещения без вращения, привод вращения маховиков 4, включающий двигатель 12, зубчатое коническое колесо 13, находящиеся с ним в зацеплении две зубчатые конические соосные шестерни 14, и связанные с ними две соосные цилиндрические шестерни 15, сцепленные с зубчатыми венцами 16 маховиков 4, и механизм 17 для подъема молота 3. Сила сжатия пружин 5 регулируется регулировочными винтами 18. Нижний захват 8 снабжен насадкой 19 из фрикционного материала.Стенд для динамических испытаний образцов материалов работает следующим образом.Вращением регулировочных винтов 18...
Стенд для динамических испытаний образцов материалов на прочность
Номер патента: 1422098
Опубликовано: 07.09.1988
Автор: Лодус
МПК: G01M 7/08
Метки: динамических, испытаний, образцов, прочность, стенд
...с зубчатым колесом12 и наковальней 4, пружины 17 кручения,связывающие шестерни 16 с рамой 1, и привод 18 для подъема молота 3.Стенд для динамических испытаний образцов материалов работает следующим образом.Включают двигатель 8 и через цепнуюпередачу 9 и вал 11 вращают наковальню 4.При этом вращаются шестерни 16 и закручиваются пружины 17, от чего в нагружающейсистеме запасается упругая энергия длязакручивания образца 7, Вместе с шестернями 16 вращаются зубчатое колесо 12 и захваты 5 и 6 с образцом 7. При этом крутящая нагрузка к образцу 7 не прикладывается. При достижении заданной деформациипружин 17 двигатель 8 отключают. Привод18 подъема молотка 3 поднимает его назаданную высоту и осуществляют его сброс.Молот 3 через толкатель...
Центробежная установка для испытаний образцов материалов
Номер патента: 1469304
Опубликовано: 30.03.1989
Автор: Лодус
МПК: G01M 7/08, G01N 3/307
Метки: испытаний, образцов, центробежная
...источнике 12 равна заданному давлению бокового обжатия при статическом наг" ружении. Включают привод 3 и раскручивают платформу 2 до заданной скорости, при которой груз 5 создает наобразце 9 заданную осевую нагрузку.При этом наковальня 10 растягиваетсильфон 11 до ограничителя 15. Увеличивающийся объем полости и вызванное этим падение газа компенсируется 55источником 2. После выдержки образца 9 под заданной объемной статической нагрузкой подают ток в катушку18 и фиксатор 14 освобождает груз 6. Под действием усилия со стороны деформированного сильфона 11 груз 6 перемещается в направлении наковальни 10, а затем разгоняется центробежным усилием, вступающим в действие после прохождения грузом 6 оси вращения платформы 2. Одновременно...
