Устройство для измерения давления в цилиндрах
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 351107
Авторы: Карминский, Магнитский, Ростовский
Текст

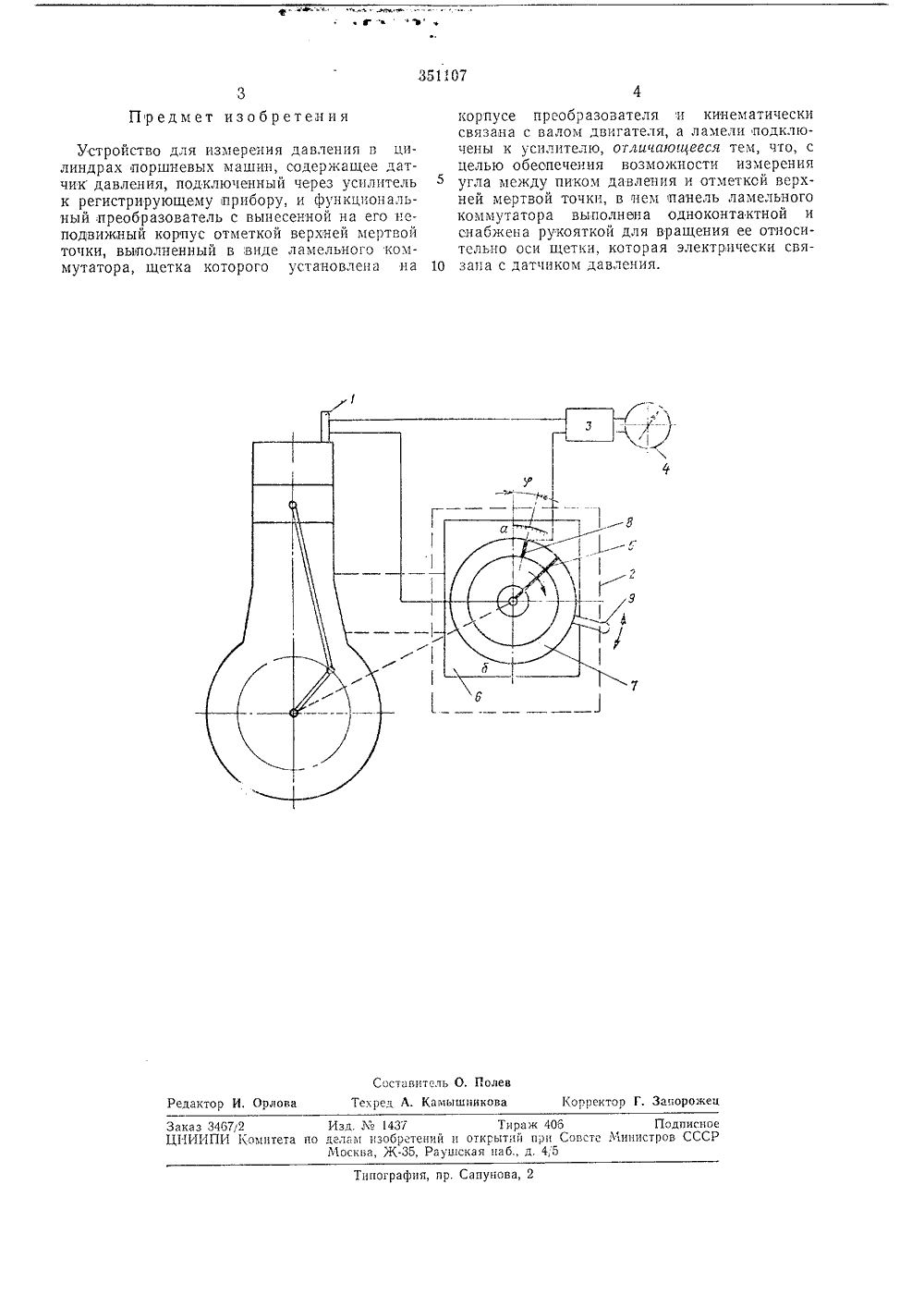

О П И С А Н И Е 35 И 07ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союа Советских Социалистических РеспубликЗависимое от авт. свидетельства МоЗаявлено 2 бЛЧ,1971 (Ме 1650362/18-10) М, Кл. С 01( 23,08 с присоединением заявки ИеПриоритет Комитет по делам изобретений и открытий при Совете Микитров СССРУДК 531,787,91(088,8) Опубликовано 13.Х.1972. Бюллетень Хо 27Дата опубликования описания 12.Х.1972 Авторыизобретения Ю. А. Магнитский и В. Д, Карминский Заявитель Ростовский-на-Дону институт инженеров железнодорожного транспортаУСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДАВЛЕНИЯ В ЦИЛИНДРАХ ПОРШНЕВЫХ МАШИНИзобретение относится к устройствам для измерения давления в цилиндрах поршневых машин и может быть использовано при испытании тепловых двигателей,Известные измерители давления не обеспечивают возможности непосредственного измерения угла между пиком давления и отметкой верхней мертвой точки. Эту величину определяют по снятой и обработанной индикаторной диаграмме.Цель изобретения - обеспечение возможности измерения угла между пиком давления и отметкой верхней мертвой точки.Цель достигается за счет того, что в:предлагаемом устройстве, содержащем датчик давления, подключенный через усилитель к регистрирующему прибору, и функциональный преобразователь с вынесенной на его неподвижный корпус отметкой верхней мертвой точки, выполненный в виде ламельного коммутатора, щетка которого установлена,на корпусе преобразователя и кинематически связана с валом двигателя, а ламели подключены к усилителю, панель ламельного коммутатора выполнена одноконтактной и снабжена рукояткой для вращения ее относительно оси щетки, которая электрически связана с датчиком давления.На чертеже схематически изображено предлагаемое устройство. Устройство содержит датчик давления 1,установленный в цилиндре двигателя, ламельный коммутатор 2, усилитель 8 и регистрирующий прибор 4. Щетка 5 коммутатора 25 установлена на неподвижном корпусе б исвязана кинематически с валом двигателя,Панель 7 коммутатора выполнена с однойламелью 8 и снабжена рукояткой 9 для вра.щения ее относительно оси щетки 5. На корпус10 б вынесена отметка верхней мертвой точки.Щетка 5 электрически связана с датчикомдавления 1, а ламель 8 - с усилителем 8.Устройство измеряет абсолютные значениядавлений при различных углах поворота кри 15 вошипа в области предполагаемого пика давления, одновременно фиксируя значения углов, отсчитанные от отметки верхней мертвойточки. Угол, соответствующий максимумудавления, является искомым углом,20 Устройство работает следующим образом.Поворачивают панель 7 за рукоятку 9 иследят за показаниями регистрирующего прибора 4. В момент максимального значениясигнала фиксируют угол р между осью ламе 25 ли 8 и осью, соединяющей верхнюю и нижнюю мертвые точки а и б, который и является искомым углом.Чем меньше ширина ламели 8, тем точнееопределяется искомыи угол ср. ОптимальнаяЗО ширина ламели 8 соответствует 1 - 2.Корректор Г. Запорожец едактор И. Орлова Тираж 406 По ыт;ш при Совсте Министров аб., д. 4,5 Заказ 34672 Изд М 437 ЦНИИПИ 1(омитета по делаи изобретений и отк Москва, Ж, Раушскаяоно ипография, пр. Сапунова, 2 Предмет изобретения Устройство для измерения давления в цилиндрах поршневых машин, содержащее датчик давления, подключенный через усилитель к регистрирующему прибору, и функциональный преобразователь с вынесенной на его неподвижный корпус отметкой верхней мертвой точки, выполненный в,виде ламельного коммутатора, щетка которого установлена на корпусе преобразователя и кинематически связана с валом двигателя, а ламели подключены к усилителю, отличающееся тем, что, с целью обеспечения возможности измерения угла между пиком давления и отметкой верхней мертвой точки, в нем панель ламельного коммутатора выполнена одноконтактной и снабжена рукояткой для вращения ее относительно оси щетки, которая электрически свя зана с датчиком давления.
СмотретьЗаявка
1650362
Ю. А. Магнитский, В. Д. Карминский, Ростовский Дону институт инженеров железнодорожного
МПК / Метки
МПК: G01L 23/08
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-351107-ustrojjstvo-dlya-izmereniya-davleniya-v-cilindrakh.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для измерения давления в цилиндрах</a>
