Дифференциальный микрокалориметр
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

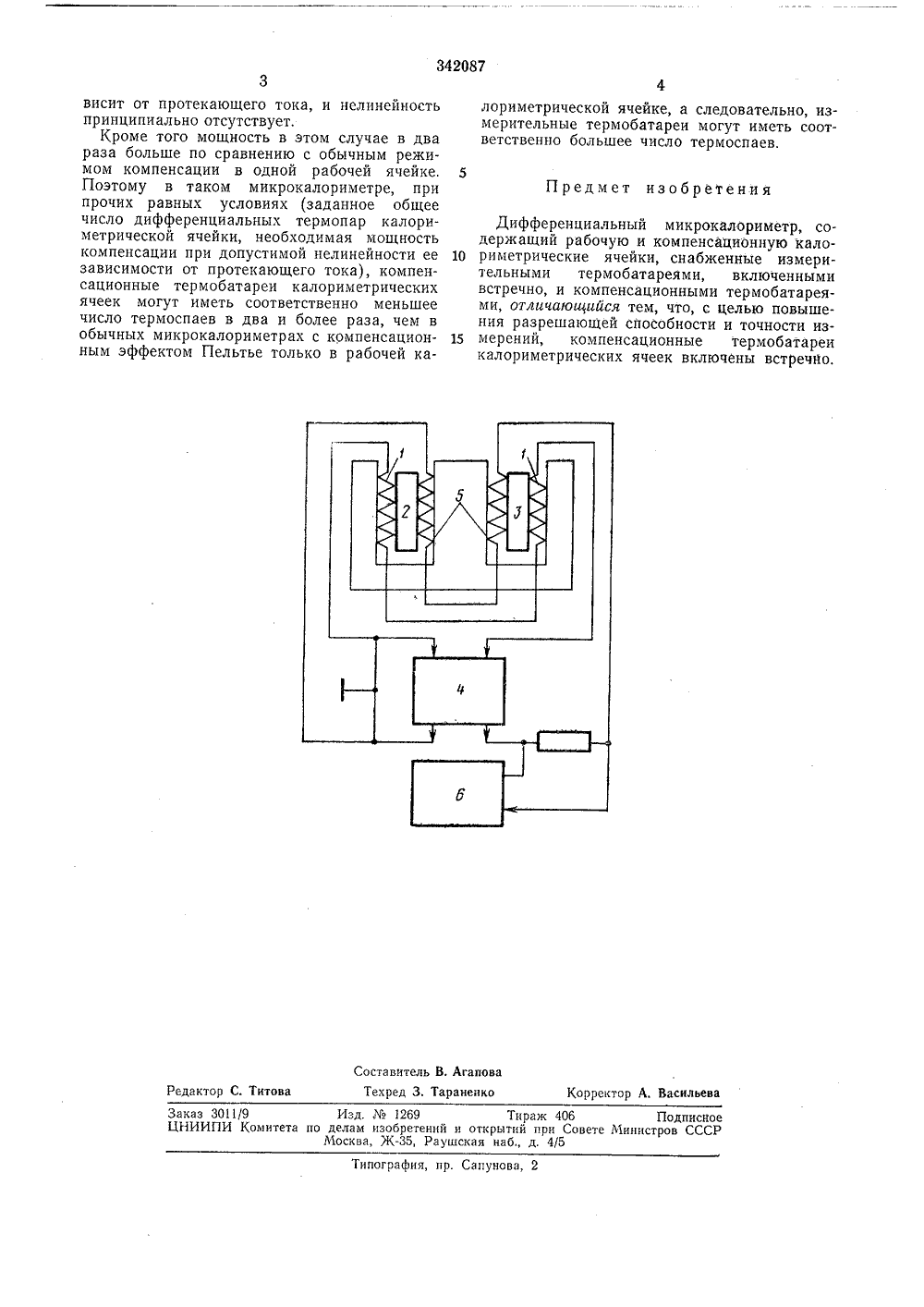

ПИ ИЕ ЗОБРЕТЕ Н ИЯ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 342 Союз СоветскиоциалистическРесиуйлик К висимое от авт. свидетельств л, б 011 с 1708 730/18-10),Х.1970 ( 14 Заявлено с присоединением заявкиПриоритетОпубликовано 14.Ч 1,1972, Б Комитет п зобретеиий ири СоветеСС делам открыт оллетень1я 20.1 Х.1972 36.628,3 (088.8) строе Дата оп кования описа вторызобретени Колесов, Л. Б, Машкинов и Н, А. Зелено Л. Н, Г филиал ордена Ленина института химической физики АН ССС Заявител ЕРЕНЦИАЛЬНЪЙ МИКРОКАЛОРИМЕТР Известньметры, содную калоизмерителми встречтареями,создающи"в рабочуюОбщеебатарее опвиями оптметра. спаев в компенделяется величиомпенсационного й нелинейностью от п отекающего 5 ференциальные термои компенсационной 8 Изобретение относится к области теплофиеских измерений,т дифференциальные микрокалориержащие рабочую и компенсационриметрические ячейки, снабженные ьными термобатареями, включенныно, и компенсационными термобав которых компенсационный ток, и эффект Пельтье, подается только ячейку.(оптимальное) число термопар в ределяется и ограничивается услоимальной чувствительности калориОднако минимальное числосационной термобатарее опреной необходимой мощности ктепловыделения и допустимозависимости этой мощности ртока.В предлагаемом дифференциальном микрокалориметре компенсационные термобатареикалориметрических ячеек включены встречно,что повышает разрешающую способность иточность измерений,На чертеже изображена блок-схема микрокалориметра.Измерительные дифбатареи 1 рабочей 2 калориметрических ячеек включены встречнои сигнал с них подается на усилитель 4, Компенсационные дифференциальные термобатареи 5 обеих калориметрических ячеек такжевключены встречно и за счет выходного токаусилителя (эффект Пельтье) осуществляюттепловую отрицательную обратную связь.Ток компенсации, регистрируемый индикатором б, пропорционален скорости тепловыделения измеряемого процесса в рабочей ячейкемикрокалориметра.Поскольку в этом случае в рабочей и компенсационной ячейках эффекты Пельтьеимеют разные знаки (компенсационные термобатареи включены встречно), то создаваемая ими термо. э.д.с. в дифференциальнойизмерительной термобатарее будетСУ= бр (Ррс Прт) - бн (К, т - Пьес),где бр и 6, - чувствительность рабочей икомпенсационной термобатарей,Л - сопротивление термобатарей,т - ток термобатарей,П - коэффициент эффекта Пельтье. При идентичности калориметрических ячее342087 Предмет изобретения оста витель В. АгаповаТехред 3. Тараненко ректор А. Васильев Рсдактор С. Титова Заказ 3011/9 Изд.1269 Тираж 406 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская набд. 4/5 ипография, пр. Сапунова, 2 висит от протекающего тока, и нелинейность принципиально отсутствует.Кроме того мощность в этом случае в два раза больше по сравнению с обычным режимом компенсации в одной рабочей ячейке, Поэтому в таком м икр окалори метре, при прочих равных условиях (заданное общее число дифференциальных термопар калориметрической ячейки, необходимая мощность компенсации при допустимой нелинейности ее зависимости от протекающего тока), компенсационные термобатареи калориметрических ячеек могут иметь соответственно меньшее число термоспаев в два и более раза, чем в обычных микрокалориметрах с компенсационным эффектом Пельтье только в рабочей калориметрической ячейке, а следовательно, измерительные термобатареи могут иметь соответственно большее число термоспаев. Дифференциальный микрокалориметр, содержащий рабочую и компенсационную кало риметрические ячейки, снабженные измерительными термобатареями, включенными встречно, и компенсационными термобатареями, отличающийся тем, что, с целью повышения разрешающей способности и точности из мерений, компенсационные термобатареикалориметрических ячеек включены встречно.
СмотретьЗаявка
1494730
Филиал ордена Ленина института химической физики СССР
Л. Н. Гальперин, Ю. Р. Колесов, Л. Б. Машкинов, Н. А. Зеленое
МПК / Метки
МПК: G01K 17/08
Метки: дифференциальный, микрокалориметр
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-342087-differencialnyjj-mikrokalorimetr.html" target="_blank" rel="follow" title="База патентов СССР">Дифференциальный микрокалориметр</a>
Дифференциальный микрокалориметр
Номер патента: 732689
Опубликовано: 05.05.1980
Авторы: Александров, Андрианов, Региня, Сидоров
МПК: G01K 17/08
Метки: дифференциальный, микрокалориметр
...микрокалориметр содержит рабочую калориметрическую ячейку 1, компенсационную калориметрическую ячейку 2, компенсационные термобатареи 3 и 4, иэ мерительные термобатареи 5 и 6, нагреватели 7 и 8, переменный резистор 9, резистор 10, усилитель 11 и индикатор 12, Измерительные термобатареи 5 и 6 включены встречно. Ком. пенсационные термобатареи 3 и 4 тоже включены встречно, В цепь компенсационных тсрмо. батарей 3 и 4 включен один из нагревателей 7. Переменный резистор 9 предназначен для подстройки сопротивления нагревателя 7.Дифференциальный микрокалоримстр ра. ботает следующим образом.Сигнал в выходе встречно включенных измерительных батарей 5 и 6 поступает на уси. литель 11, Компенсационньге термобатареи 3 и 4 эа счет...
