Многорядное магнитное уплотнение вращающегося вала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

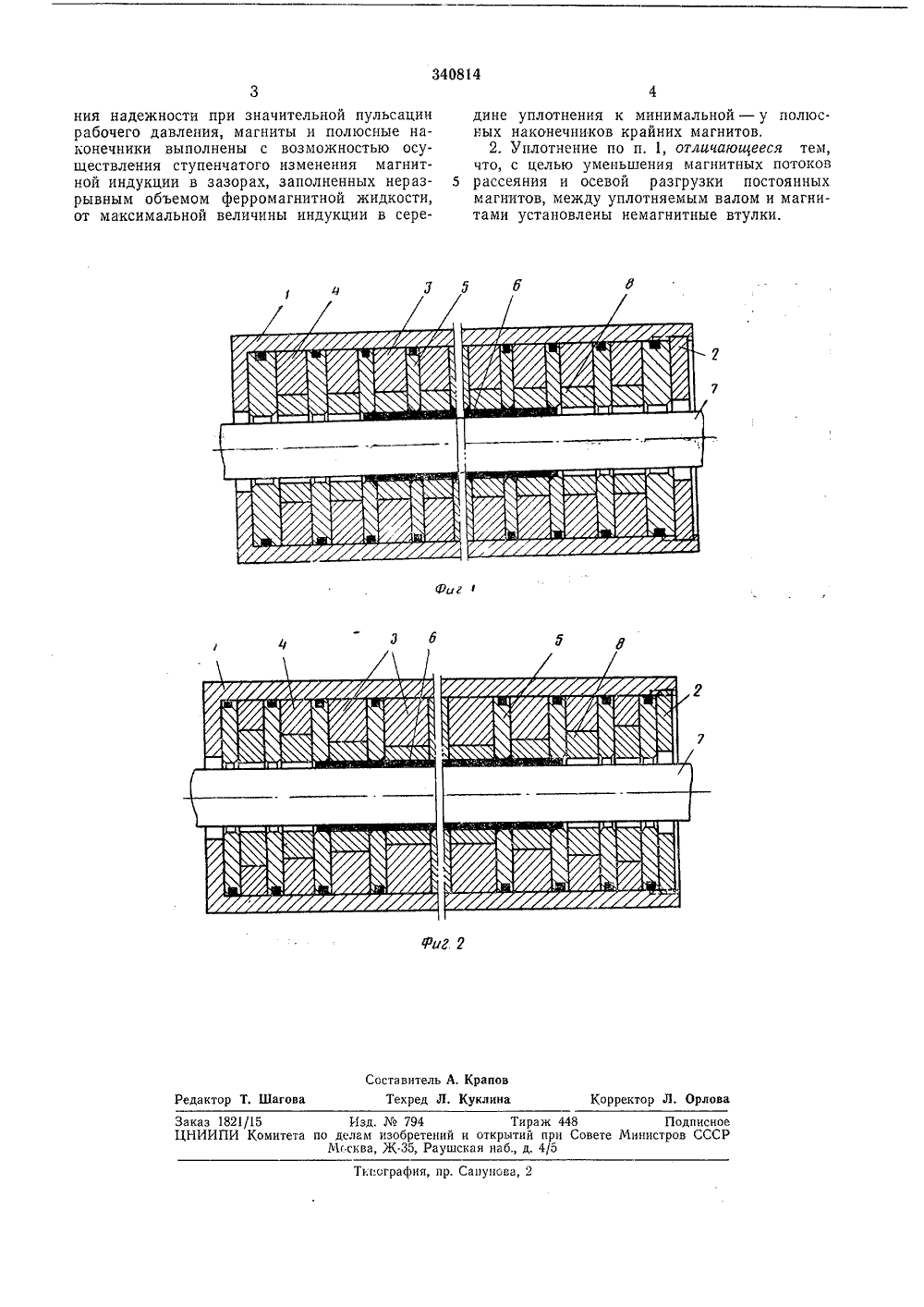

О П И С А Н И Е 3408)4ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских СоциалистическихРеспублик ависимое от авт. свидетельства-аявлено 31 111,1969 ( 1316532/25-8) л. Г 161 15(5 присоединением заявкиКомитет по делам изобретений и открытий при Совете Министров СССРАвторытзобретения Н Д Деркач А Ви П. С. Елизаров есоюзного научно-исбуровой техники С, Никома не довательского института Заявитель Пермский филиал НОГОРЯДНОЕ МАГНИТНОЕ У ВРАЩАЮЩЕГОСЯ ВА ОТНЕНИ мет изобретения Изобретение касается машиностроения.Известны многорядные магнитные уплотнения вращающегося вала с ферромагнитным уплотнением и размещенными между торцами постоянных магнитов полюсными наконечниками,Предлагаемое уплотнение отличается тем, что полюсные наконечники и магниты выполнены с возможностью осуществления ступенчатого изменения магнитной индукции в зазорах, заполненных неразрывным объемом ферромагнитной жидкости, от максимальной величины индукции в середине уплотнения к минимальной - у полюсных наконечников крайних магнитов, Это повышает надежность при значительной пульсации рабочего давления. Кроме того, для уменьшения магнитных потоков рассеяния и осевой разгрузки постоянных магнитов между уплотняемым валом и магнитами установлены немагнитные втулки.На фиг. 1 изображен вариант уплотнения со ступенчатым изменением магнитной индукции применением различных геометрических параметров полюсных наконечников; на фиг. 2 - уплотнение со ступенчатым изменением магнитной индукции использованием различных геометрических параметров постоянных магнитов.В корпусе 1, изготовленном из немагнитного материала, с помощью гайки 2 закреплен набор основных 3 и предохранительных 4 постоянных кольцевых магнитов с установленными между ними полюсными наконечниками 5 5 из магнитомягкого материала. Ферромагнитный уплотнитель 6 выполнен, например, в виде суспензии ферромагнитного порошка в вязком минеральном масле, неразрывный объем которой заполняет полость между 10 уплотняемым валом 7 из ферромагнитногоматериала, полюсными наконечниками основных магнитов 3 и немагнитными втулками 8, Предохранительные магниты 4 с полюсными наконечниками образуют с поверхностью ва ла полость, не заполненную уплотнителем, ислужат для предотвращения утечки последнего при значительной пульсации рабочего давления, Постоянные магниты 3 и 4, изготовлены, например, из оксидно-бариевого феррита, 20 т. е. материала, не подверженного эффектувзаимного размагничивания, и установлены одноименными полюсами один к другому. 1. Многорядное магнитное уплотнение вращающегося вала с ферромагнитным уплотнителем и размещенными между торцами постоянных магнитов полюсными наконечниками, отличающееся тем, что, с целью повыше340814 б 41 зиГ 2 Составитель А. Крапов Техред Л, Куклина Редактор Т, Шагова Корректор Л. Орлова Заказ 182115 Изд,794 Тираж 448 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМо сква, Ж.35, Раушскан наб., д. 4/5 Типография, пр. Сапунова, 2 ния надежности при значительной пульсации рабочего давления, магниты и полюсные наконечники выполнены с возможностью осуществления ступенчатого изменения магнитной индукции в зазорах, заполненных неразрывным объемом ферромагнитной жидкости, от максимальной величины индукции в середине уплотнения к минимальной - у полюс.ных наконечников крайних магнитов,2. Уплотнение по п, 1, отличающееся тем,что, с целью уменьшения магнитных потоков 5 рассеяния и осевой разгрузки постоянныхмагнитов, между уплотняемым валом и магнитами установлены немагнитные втулки.
СмотретьЗаявка
1316532
Пермский филиал Всесоюзного научно исследовательского института, буровой техники
МПК / Метки
МПК: F16J 15/43
Метки: вала, вращающегося, магнитное, многорядное, уплотнение
Опубликовано: 01.01.1972
Код ссылки
