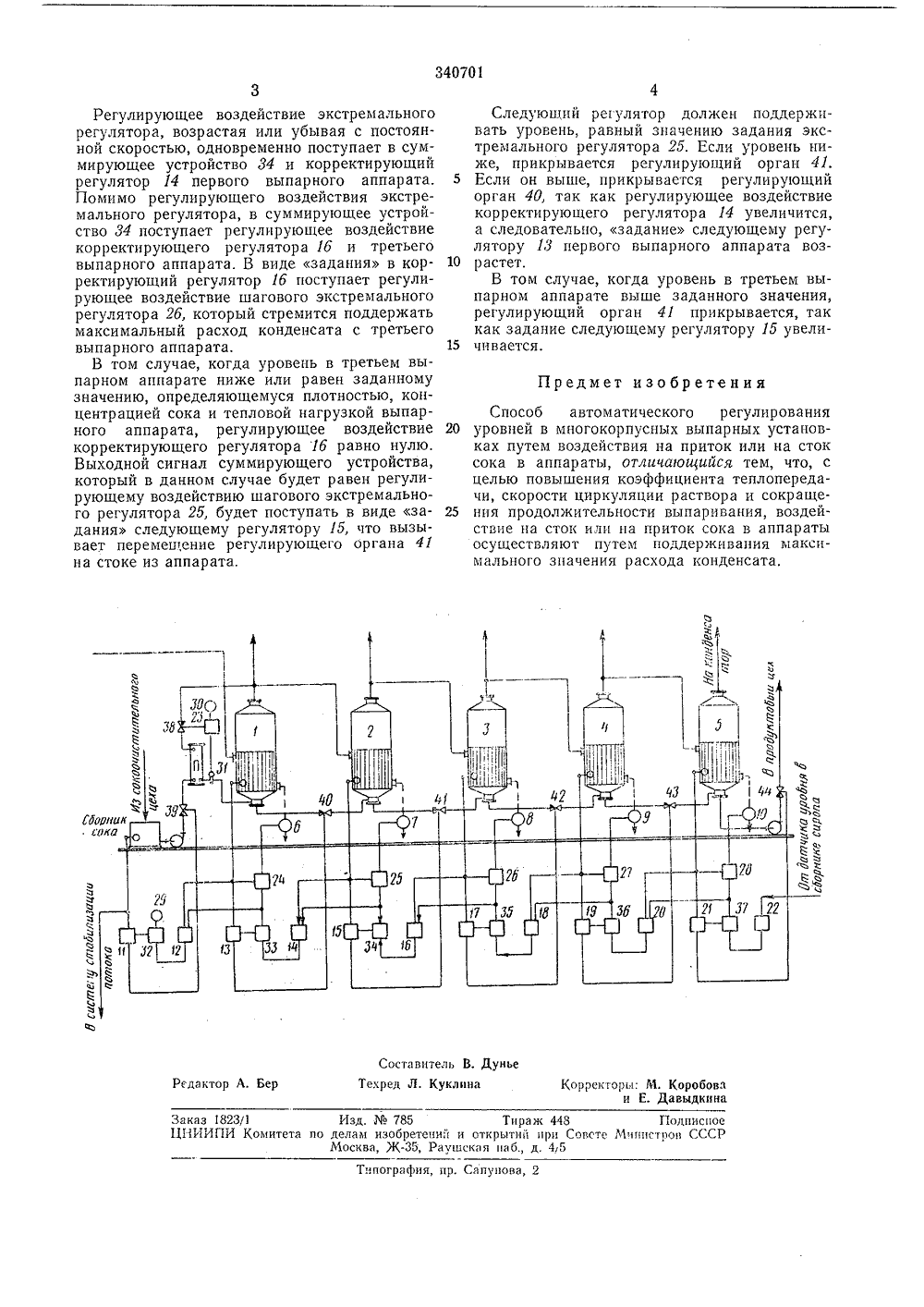

Спосов автоматического регулирования уровней в многокорпусных выпарных установках

Союз Советских Социалистических Республикприсоединением заявк Приорите Комитет по деламобретений и открытийри Совете МинистрааСССР Опубликовано 05.Ч,1972, Бюллетень1 Дата опубликования описани 23.И,1972 УДК 62.543,3:664.1.053 (088,8) вторы обретен елик, 3. С. Волошин и Н. П, В. Яцковский, В. ВУ Ът тр т 1 Г 3ть Заявитель вскии опытныи завод Сахавтомат ОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ УРОВНЕЙ В МНОГОКОРПУСНЪХ ВЪПАРНЪХ УСТАНОВКАХ Изобретение относится к области автоматизации производственных процессов,Известны способы автоматического регулирования уровней в многокорпусных выпарпых установках путем воздействия па сток или ца 5 приток сока в аппараты, которые заключаются в том, что считают тепловую нагрузку корпусов и физико-химические свойства сока по корпусам постоянными. Исходя из этого, для обеспечения максимального коэффициента 1 теплопередачи при выпаривании регулятором уровня устанавливают вручную постоянные задания и считают, что заданные уровня являются оптимальными по корпусам, В действительности же указанные уровни не являют ся оптимальными, так как физико-химические свойства раствора и тепловые нагрузки аппаратов изменяются непрерывно. Изменение физико-химических свойств раствора по корпусам и изменение тепловых нагрузок аппара тов происходит из-за непрерывного изменения физико-химических свойств раствора, поступающего на выпарную установку, и неравномерного отбора экстрапаров с выпарцой установки. Для обеспечения максимального ко эффициента теплопередачи при изменяющихся физико-химических свойствах раствора по корпусам и тепловых нагрузках аппаратов уровни в аппаратах должны быть це постоянными, а автоматически изменяться в зави спмости от физико-химических свойств раствора по корпусам и их тепловых нагрузок.Цель изобретения - повышение коэффициента теплопередачи и скорости циркуляции раствора, а также сокращение продолжительности выпаривания.Это достигается тем, что воздействие на сток пли на приток сока в аппараты осуществляют поддерживая максимальное значение расхода конденсата.На чертеже изображена схема автоматизации процесса регулирования уровней в корпусах выпарной установки, где 1 - 5 - выпарпые аппараты; б - 10 - расходомеры конденсата; 11 - 12 - корректирующие регуляторы;28 - пропорционально-интегральный регулятор; 24 - 28 - шаговые экстремальные регуляторы; 29 и 30 - задающие устройства; 31 - датчик температуры; 32 - 87 - суммирующие устройства; 38 - 44 - регулирующие органы.Сущность предлагаемого способа рассматривается на примере регулирования уровня во втором выпарном аппарате.Шаговый экстремальный регулятор 25 расхода конденсата, учтя изменения плотности, концентрации сока и тепловой нагрузки выпарного аппарата, путем принудительного изменения регулирующего воздействия осуществляет поиск максимального расхода конденсата.340701 Составитель В ДуньТекред Л. Куклина актор А. орректоры: М. Коробова и Е. Давыдкина Изд.785 Тираж 448 елам изобретений и открытий ири Совет осква, Ж, Раушская иаб., д. 45 Заказ 1823/1ЦНИИПИ Комит ПодписноеМииистиов СССР по ографии, пр. Сапунов Регулирующее воздействие экстремальногорегулятора, возрастая или убывая с постоянной скоростью, одновременно поступает в суммирующее устройство 34 и корректирующийрегулятор 14 первого выпарного аппарата. 5Помимо регулирующего воздействия экстремального регулятора, в суммирующее устройство 34 поступает регулирующее воздействиекорректирующего регулятора 1 б и третьеговыпарного аппарата. В виде задания в корректирующий регулятор 1 б поступает регулирующее воздействие шагового экстремальногорегулятора 2 б, который стремится поддержатьмаксимальный расход конденсата с третьеговыпарного аппарата. 15В том случае, когда уровень в третьем выпарном аппарате ниже или равен заданномузначению, определяющемуся плотностью, концентрацией сока и тепловой нагрузкой выпарного аппарата, регулирующее воздействие 20корректирующего регулятор а 1 б р а в но нулю.Выходной сигнал суммирующего устройства,который в данном случае будет равен регулирующему воздействию шагового экстремального регулятора 25, будет поступать в виде задания следующему регулятору 15, что вызывает перемеп 1 ение регулирующего органа 41на стоке из аппарата,4Следующий регулятор должен поддерживать уровень, равный значению задания экстремального регулятора 25. Если уровень ниже, прикрывается регулирующий орган 41, Если он выше, прикрывается регулирующий орган 40, так как регулирующее воздействие корректирующего регулятора 14 увеличится, а следовательно, задание следующему регулятору И первого выпарного аппарата возрастет.В том случае, когда уровень в третьем выпарном аппарате выше заданного значения, регулирующий орган 41 прикрывается, так как задание следующему регулятору 15 увеличивается. Предмет изобретения Способ автоматического регулирования уровней в многокорпусных выпарных установках путем воздействия на приток или на сток сока в аппараты, отличающийся тем, что, с целью повышения коэффициента теплопередачи, скорости циркуляции раствора и сокращения продолжительности выпаривания, воздействие на сток или на приток сока в аппараты осуществляют путем поддерживания максимального значения расхода конденсата.
