Запоминающее устройство для аналоговыхсигналов

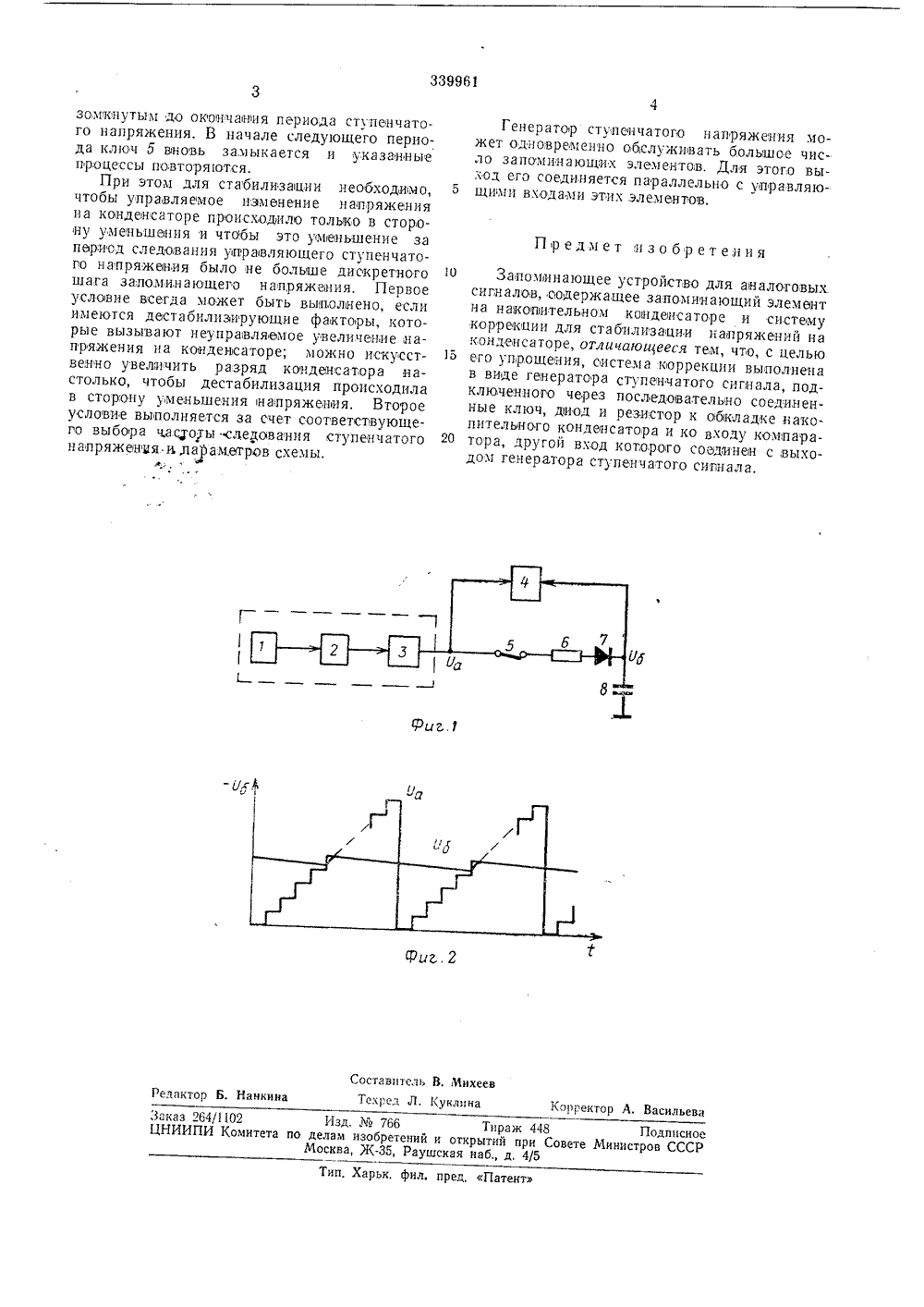

ОП ИСАНИЕИЗОБРЕТЕ Н ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 33996 Ссаз Советских Социалистических Республик. Кл. С 11 с 27/О 456029/18-24) явлено 25.Ч 1,19 исоединением заявки М Комитет по делам забретений и открыт при Совете Министра СССРиоритет -ублпковано 24.Ч.1972. Бюллетень Мта опубликования описания 29 Х 111,1 ДК 681.577.68(088,8 вторыобретени, С. Тутыгин и В, И. филимон Ленинградский ордена Ленина политехничеим. М. И, Калинина явит АНАЛОГОВЫХ АПОМИНАЮЩЕЕ УСТРОИСТВ СИ ГНАЛОене нча авно схема предлагаемого диаграммы, поясня Известные устройства для запомвнания аналогоных великии имеют сложную схему запоминающего элемента и требуют системы коррекции.Предлагаемое устройство проще известных и содержит накопителыный конденсатор и систему коррекции для стабилизации напряжения на нем на определенных дискретных уровнях, которая может использоваться для коррекции напряжения параллглыно на большом католичестве накопителыных конденсаторов. Это достигается путем использования в качестве корректирующего устройства г ратсра периодическото напряжения ступе той форумы, число ступеней которого р числу стабилизируемых уровней напряжения, что позволяет оказаться от одной из ключевых схем и одновпбратора в запоминающем элементе.На фиг. 1 приведенаустройства, на фиг. 2 -ющие принцип его действия.Устройство содержит генератор ступенчатого сигнала, состоящий из генератора 1 импульсов постоянной частоты, кольцевого счетчика импульсов 2, цифро-аналогового преобразователя 3, и запоминающий элемент, состоящий из компаратора 4, ключа 5, резистора б, диода 7 и накопительного конденсатора 8, Генератор ступентатого сипнала формирует периодическое напряжение ступенчатой форумы (фиг, 2), число ступеней которого равно числу стабилиэируемых уровней напряжения. Компаратор 4 обеспечивает размыкание 5 ключа 5 при превышении управляющим ступенчатым напряжением напряжения на накопительном конденсаторе 8, на величину, равную или большую одной ступеныки управляющего напряжения.10 В начале периода управляющего ступенчатого напряжения СУ конденсатор 8, заряженный ранее до одного из стабилизируезтых двскретных у.ровней наттряжения, самопроизвольно разряжается. Ключ 5 замкнут, диод 15 7 занерт, После того как ступенчатое напряжение СУ, превьссит напряжение с 1 о на накопительном конденсаторе, диод 7 откроется и кондевсатор 8 начнет подзаряжаться от генератора стутпенчатопо напряжения. В момент 20 возрастания стутпенчатого напряжения до следующего дискретного утровня разность управляющего напряжения СУа и напряжения на накопителыном конденсаторе У о становится равной дискретному шагу запоминаемого на пряжения, Прп этом орабатывает компаратор4 и размьокает ключ 5, предотвращая дальнейший заряд конденсат,ора 8. Ограничение заряда конденсатора до момента срабатывания компаратора 4 и ключа 5 обеспечивается зО благодаря резистору б. Ключ 5 остается ра339961 г,2 став тел ехре ЛИзд.766 Тираж 448 Подписноепо делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5 ип. Харьк. фил. пред, Патент зомкнутым до окончания периода ступенчатого напряжения. В начале следующего периода ключ 5 вновь замыкается и указанные процессы повторяются.При этом для стабилизации необходимо, чтобы управляемое изменение напряжения на конденсаторе происходило только в сторону уменьшения и чтобы это уменьшение за период следования управляющего ступенчатого напряжения было не больше дискретного шага заломинающего напряжения. Первое условие всегда может быть вьпполнено, если имеются дестабилизирующие факторы, которые вызывают неуправляемое уьвеличение напряжения на конденсаторе; можно искусственно увеличить разряд конденсатора настолько, чтобы дестабилизация происходила в сторону узменьшения напряжеиия. Второе условие выполняется за счет соответствующего выбора частоты следования ступенчатого н апряженояи,параметров схемы. Генератор ступенчатого напряжения может одновременно обслуживать болышое число запоминающих элезентов. Для этого выход его соединяется параллельно с управляю щими входами этих элементов,Предмет изобретения 10 Запозвинающее устройство для аналоговыхсигналов, содержащее запоминающий элемент на накопительном комденсаторе и систему корреспни для стабилизации напряжений на конденсаторе, отличающееся тем, что, с целью 15 его упрощения, система коррекции выполненав виде генератора ступенчатого сигнала, подключенного через последовательно соединенные ключ, диод и резистор к обкладке накопительного конденсатора и ко входу компара тора, другой вход которого соединен с выходом генератора ступенчатого сипнала.
