Программный регуляторвсесоюзнаяттттшшпбиблиотз-д

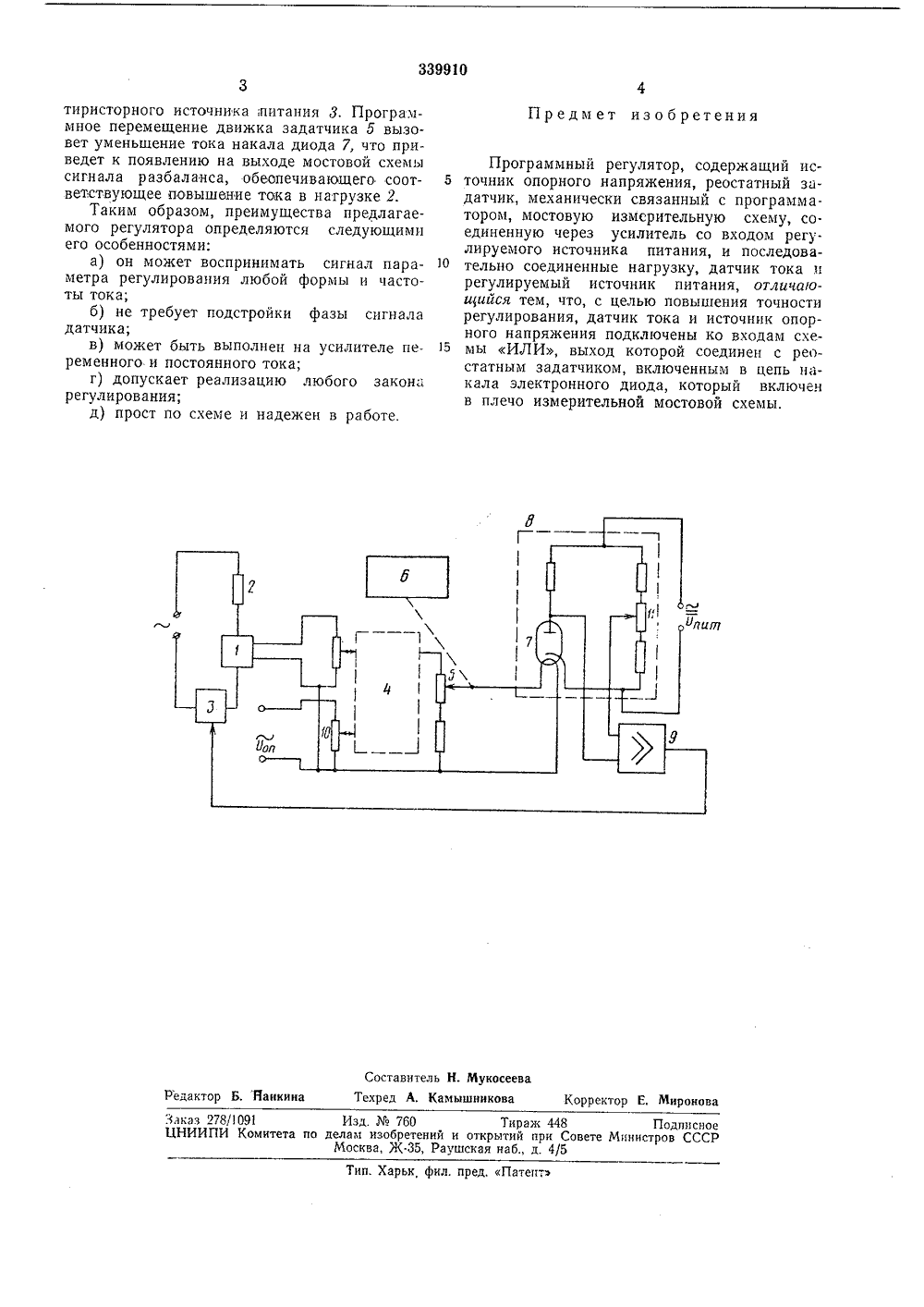

ОП КСАН И ЕИЗОБРЕТЕ Н ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 339 ИО Соитз Советских Социалистических Республик)Дуъ;Зависимое от авт, свидетельства--Заявлено 26.Ч 1.1970 ( 1454861/18-24 М. Кл. 6 05 д 23/1 явки-присоединение Комитет по делатазобретений и аткрытипри Совете Министров риоритет -публиковано 24 Ч,1972, Бюллетень1 ДК 621.52.008(088.8) описания 19.И 1,197 ата опубликован Авторыизобретения А. Г, Айзенштейн, А, А. Птицин, П. П, Разумовский и В. М. Шефтел Заявител РРО ГРАММ Н Ы Й РЕГУЛ Предлагаемое устройство относится к средствам автоматического управления, в частности к программным регуляторам.Известны программные регуляторы, содержащие источник опорного напряжения, реостатный задатчик, механически связанный с программатором, мостовую измерительную схему, соединенную через усилитель со входом регулируемого источника питания, и последовательно соединенные нагрузку, датчик тока и регулируемый источник питания.Предложенный регулятор отличается тем, что датчик тока и источник опорного напряжения подключены ко входам схемы ИЛИ, выход которой соединен с реостатным задатчиком, включенным в цепь накала электронного диода, который включен в плечо изме. рительной мостовой схемы.Этим повышается точность регулирования.На чертеже приведена принципиально- структурная схема предлагаемого устройства.Регулятор содержит датчик тока (трансформатор тока) 1, включенный в цепь нагрузки 2 последовательно с регулируемым тиристорным источником питания 8 и связанный через схему ИЛИ 4 со входом делителя напряжения, выполненного на реостатном задатчике Б программатора б. Выход делителя напряжения подключен к накальной цепи электронного диода 7, образующего одно из плеч мостовой измерительной схемы 8. Выход мостовой схемы подключен к усилителю 9, связанному с управляющим входом тиристор.ного источника питания т.5 Регулятор работает следующим образом,В начале процесса термообработки, когдатребуется поддерживать минимальную величину тока в нагрузке, движок реостатного задатчика б устанавливается в крайнее (верх нее по чертежу) положение, обеспечивающеепередачу на накальный электрод диода максимальной величины напряжения с выхода схемы ИЛИ 4, С помощью резистора 10, подключенного к источнику опорного напряжения У устанавливается рабочая точка электронного диода в середине линейного участка его характеристики. С помощью резистора 11 мостовая схема 8 балансируется таким образом, чтобы в нагрузке устанавливалось начальное значение то(а нагрева. Прп отклонении тот(а нагрева по каким-либо причинам (колебания напряжения сети и т. д.т от значения, заданного положением движка задатчика б изменится греющий ток в накальной цепи и пропорционально его эффективному значению изменится сопротивление диода 7. Изменение сопротивления диода вызовет появление сигнала разбаланса на выходе мостовой схемы, обеспечивающего соответ ствующую коррекцию управляющего сигнала339910 Предмет изобретения Составитель К. Мукосееваедактор Б. Нанкина Техред А. Камышникова Корректор Е, Мироно зказ 278/1091 Изд, Юо 760 Тираж 448 ЦНИИПИ Комитета по делам изобретений и открытий при Сов Москва, Ж, Раушская наб., д. 4/5Тип. Харьк, фил. пред. Патеп тиристорного источника литания 3. Программное перемещение движка задатчика 5 вызовет уменьшение тока накала диода 7, что приведет к появлению на выходе мостовой схемы сигнала разбаланса, обеспечивающего соответствующее повышение тока в нагрузке 2.Таким образом, преимущества предлагаемого регулятора определяются следующими его особенностями:а) он может воспринимать сигнал параметра регулирования любой формы и частоты тока;б) не требует подстройки фазы сигнала датчика;в) может быть выполнен на усилителе пе. ременного и постоянного тока;г) допускает реализацию любого закона регулирования;д) прост по схеме и надежен в работе. Программный регулятор, содержащий ис точник опорного напряжения, реостатный задатчик, механически связанный с программатором, мостовую измерительную схему, соединенную через усилитель со входом регулируемого источника питания, и последова тельно соединенные нагрузку, датчик тока ирегулируемый источник питания, отличаюи 4 ийся тем, что, с целью повышения точности регулирования, датчик тока и источник опорного напряжения подключены ко входам схе 1 о мы ИЛИ, выход которой соединен с реостатным задатчиком, включенным в цепь накала электронного диода, который включен в плечо измерительной мостовой схемы.
