Способ получения серы из серосодержащих материалов

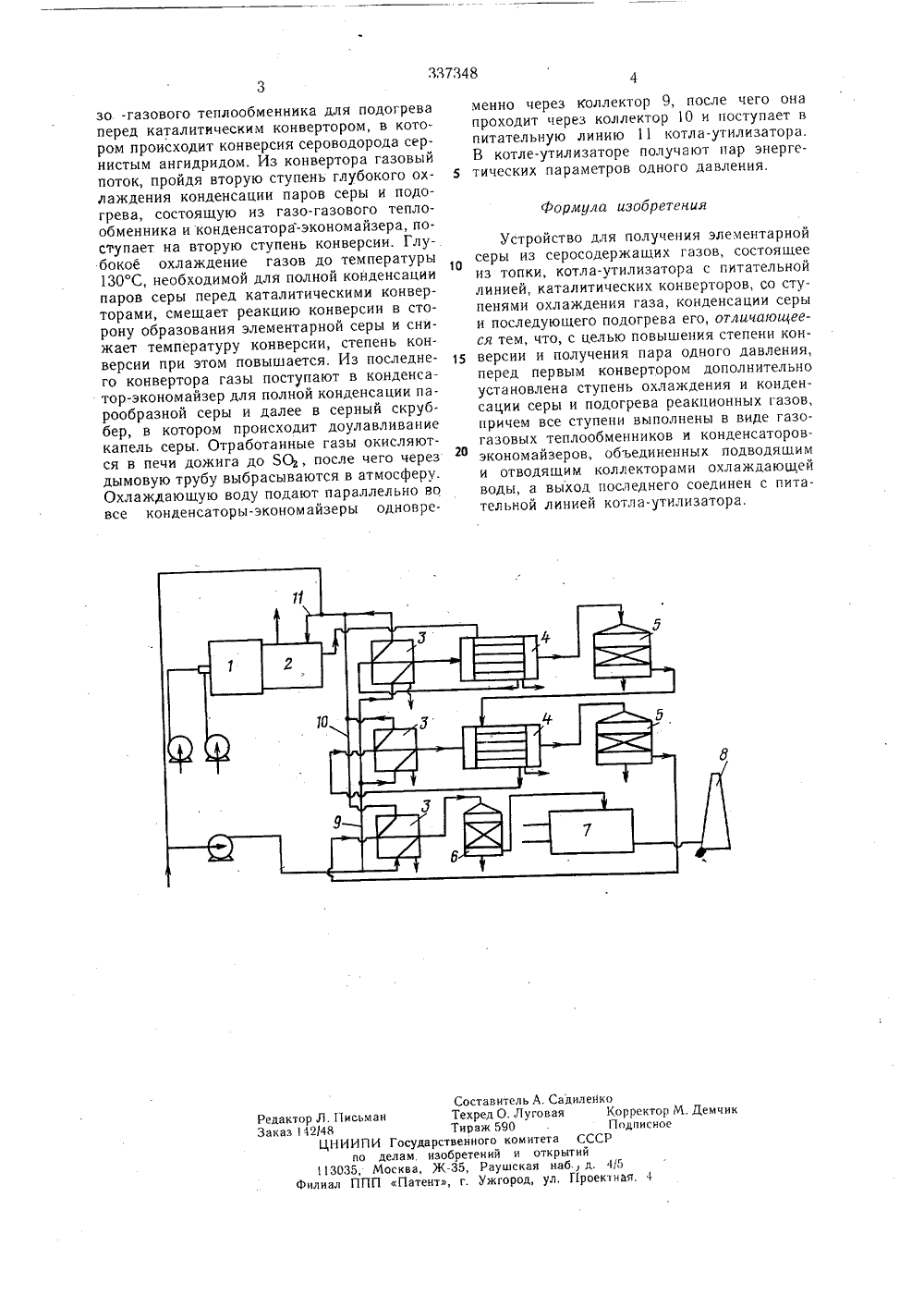

в 337348 К АВТОРСКОМУ СВИДВТИЛЬСТВУ 61) ополнительное к авт, свид-ву 1) М. Кл." С 01 В 7;70 21) 1452128/23 заявкиявлено 2 04 с присоединени сударственнын комитет СССР оо делам нзооретений н открытий) Авторы изобретения нс конструкторское бюро энерготехнологических процессов химической промышленности витель(54) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ЭЛЕМЕНТАРНОЙ СЕ ИЗ СЕРОСОДЕРЖАЩИХ ГАЗОВ редлагаемое Изобретение может использоваться в химической и нефтехимической промышленности, а также в цветной металлургии.Известно устройство для получения элементарной серы из серосодержащих газов,например из сероводорода, состоящее из5топки, котла-утилизатора с питательной линией для охлаждения реакционных газов,каталитических конверторов со ступенямиохлаждения газа, конденсации серы и последующего подогрева его.Однако процесс на каталитических конверторах ведется при более высоких температурах, поскольку нет конденсации серыперед первой каталитической ступенью, чтоснижает степень конверсии; при этом получают пар разных давлений,Цель изобретения - повышение степе 15ни конверсии и получение пара одного давления.Это достигается тем, что перед первымконвертором дополнительно установлена ступень охлаждения и конденсации паров серы 20и подогрева реакционных газов, причем всеступени выполнены в виде газо-газовых теплообменников и конденсаторов-экономайзеров, объединенных подводящим и отводям коллекторами охлаждаюшеи воды, а выд последнего соединен с питательной лией котла-утилизатора.На чертеже изображено иустройство.Оно состоит из топки 1, котла-утилизатора 2, конденсаторов-экономайзеров 3, газо-газовых теплообменников 4, каталитических конверторов 5, серного скруббера 6, печи 7 дожига, дымовой трубы 8, подводящего коллектора 9, отводящего коллектора 10 и питательной линии 11 котла-утилизатора,Серосодержаший газ полностью подают в топку для высокотемпературной термической обработки, затем он проходит в котел- утилизатор 2, где отдает свое тепло на выработку пара одного заданного давления, далее через межтрубное пространство газо- газового теплообменника направляется для глубокого охлаждения в конденсатор-экономайзер, где происходит полная конденсация паров серы. Газо-газовый теплообменник в совокупности с конденсатором-экономайзером образуют ступень охлаждения и конденсации паров серы и подогрева реакционных газов. Охлажденный поток реакционных газов поступает в трубное пространство гаоД 7848 Формула изобретения лепко Составитель А. СаТехред О. ЛуговаяТираж 590дарственного комитетаизобретений и открЖ, Раушская наент, г. Ужгород, ул,Редакт Заказ 1 рректор М. Демчикдписное исьма 2148ЦНИИПИ Госпо делам3035, Москалиал ППП Па СССРтийб, д 4/5Проек ная зо -газового теплообменника для подогрева перед каталитическим конвертором, в котором происходит конверсия сероводорода сернистым ангидридом. Из конвертора газовый поток, пройдя вторую ступень глубокого охлаждения конденсации паров серы и подогрева, состоящую из газо-газового теплообменника и конденсатора-экономайзера, поступает на вторую ступень конверсии. Глубокое охлаждение газов до температуры 130 С, необходимой для полной конденсации паров серы перед каталитическими конверторами, смещает реакцию конверсии в сторону образования элементарной серы и снижает температуру конверсии, степень конверсии при этом повышается. Из последнего конвертора газы поступают в конденсатор-экономайзер для полной конденсации парообразной серы и далее в серный скруббер, в котором происходит доулавливание капель серы. Отработанные газы окисляются в печи дожига до Я, после чего через дымовую трубу выбрасываются в атмосферу, Охлаждающую воду подают параллельно во все конденсаторы-экономайзеры одновременно через коллектор 9, после чего она проходит через коллектор 1 О и поступает в питательную линию 11 котла-утилизатора.В котле-утилизаторе получают пар энерге тических параметров одного давления. Устройство для получения элементарнойсеры из серосодержащих газов, состоящее из топки, котла-утилизатора с питательной линией, каталитических конверторов, со ступенями охлаждения газа, конденсации серы и последующего подогрева его, отличающееся тем, что, с целью повышения степени кон- Б версии и получения пара одного давления,перед первым конвертором дополнительно установлена ступень охлаждения и конденсации серы и подогрева реакционных газов, причем все ступени выполнены в виде газо- газовых теплообменников и конденсаторовэкономайзеров, объединенных подводящим и отводящим коллекторами охлаждающей воды, а выход последнего соединен с питательной линией котла-утилизатора.
