Система управления прессом

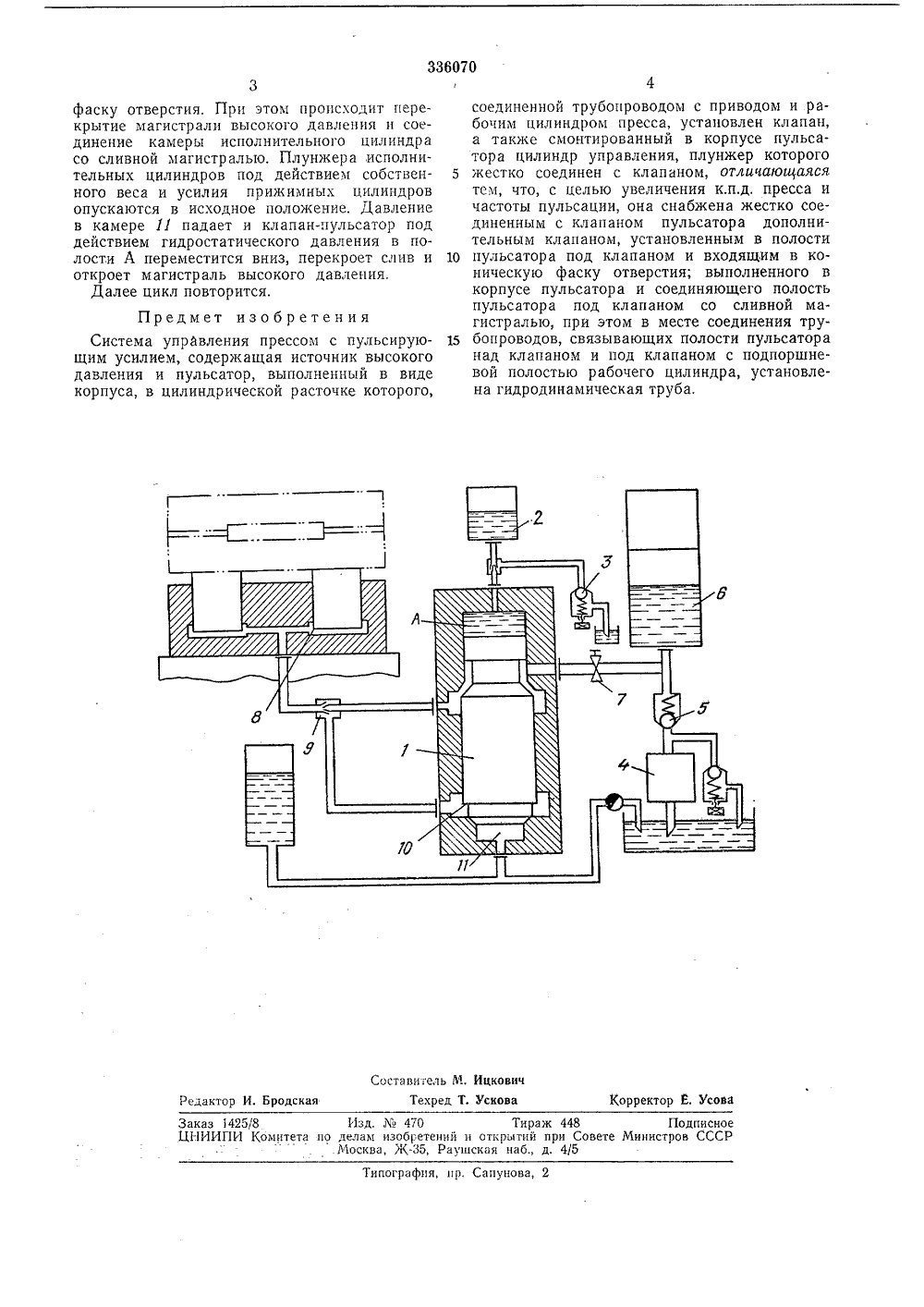

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ ЗЭ 6070 Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваМ. Кл, В 2117 аявлено 24,Ш.1969 ( 1315870/25-27присоединением заявки-риоритетпубликовано 21.1 Ч.19 Комитет по делам зобретеиий и аткрыти ари Совете Мииистаов СССРлетень14 ДК 621.226:621.979 (088.8) Дата опубликования описания 24 Х,19 Авторизобретени ыдова Заявител ИСТЕМА УПРАВЛЕНИЯ ПРЕССОМ 2 верх кую Изобретениепрессового мадля управлениусилием.Известна система управления прессом с пульсирующим усилием, содержащая источник высокого давления и пульсатор, выполненный в виде корпуса, в цилиндрической расточке которого, соединенной трубопроводом с приводом и рабочим цилиндром пресса, установлен клапан, а также смонтированный в корпусе пульсатора цилиндр управления, плунжер которого жестко соединен с клапапом.Цель изобретения - увеличение к.п,д. пресса и частоты пульсации. Для этого предлагаемая система управления с пульсирующим усилием снабжена жестко соединенным с клапаном пульсатора дополнительным клапаном установленным в полости пульсатора под клапаном и входящим в коническую фаску отверстия, выполненного в корпусе пульсатора и соединяющего полость пульсатора под клапаном со сливной магистралью, при этом в месте соединения трубопроводов, связывающих над и подклапанные полости пульсатора с подпоршневой полостью рабочего цилиндра, установлена гидродинамическая труба.На чертеже представлена предлагаемая система. относится к области кузнечношиностроения и используется я прессами с пульсирующим Она включает один или несколько быстродействующих клапанов-пульсаторов 1 комбинированного типа с сервоприводом, Поршневая полость А соединена с аккумулятором 2 сети управления, давление в которой регулируется предохранительным клапаном 3. Рабочая жидкость от насоса 4 через обратный клапан б поступает в гидропневматический аккумулятор б. Проход к клапану-пульсатору 10 перекрыт вентилем 7 (возможна работа и напрямую от насоса без гидропневматического аккумулятора) .Для запуска системы в режим пульсациипри наличии заполненного аккумулятора не обходимо открыть вентиль, Жидкость из аккумулятора б через открытый напорный клапан поступает в камеру исполнительного цилиндра (цилиндров) 8. Отвод магистрали к сливному клапану сделан от гидродинамической трубы 20 9, что исключает возможность преждевременного открытия сливного клапана, так как величина гидростатического давления, действующего на подъемный поясок 10 меньше давления в камере исполнительного цилиндра 25 на величину скоростного напора в сечениигидродинамической трубы. Под воздействием силы возросшего гидростатического давления в камере происходит отрыв клапана-пульса- тора от конической фаски. Перемещение в 30 происходит до посадки клапана в коничес3360703фаску отверстия. При этом происходит перекрытие магистрали высокого давления и соединение камеры исполнительного цилиндрасо сливной магистралью. Плунжера,исполнительных цилиндров под действием собственного веса и усилия прижимных цилиндровопускаются в исходное положение. Давлениев камере 11 падает и клапан-пульсатор поддействием гидростатического давления в полости А переместится вниз, перекроет слив иоткроет магистраль высокого давления,Далее цикл повторится,Предмет изобретенияСистема управления прессом с пульсирующим усилием, содержащая источник высокогодавления и пульсатор, выполненный в видекорпуса, в цилиндрической расточке которого,соединенной трубопроводом с приводом и рабочим цилиндром пресса, установлен клапан, а также смонтированный в корпусе пульса- тора цилиндр управления, плунжер которого 5 жестко соединен с клапаном, отличающаясятем, что, с целью увеличения к.п,д. пресса и частоты пульсации, она снабжена жестко соединенным с клапаном пульсатора дополнительным клапаном, установленным в полости 10 пульсатора под клапаном и входящим в коническую фаску отверстия; выполненного в корпусе пульсатора и соединяющего полость пульсатора под клапаном со сливной магистралью, при этом в месте соединения тру бопроводов, связывающих полости пульсаторанад клапаном и под клапаном с подпоршннвой полостью рабочего цилиндра, установлена гидродинамическая труба. Составитель М. Ицкович Техред Т. Ускова Редактор И. Бродская Корректор Е. Усова Типография, пр. Сапунова, 2 Заказ 1425/8 Изд. Мц 470 Тираж 448 ПодписноеЦ 11 ИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР
