Устройство для автоматического определения величины ошибки преобразователя угол-код

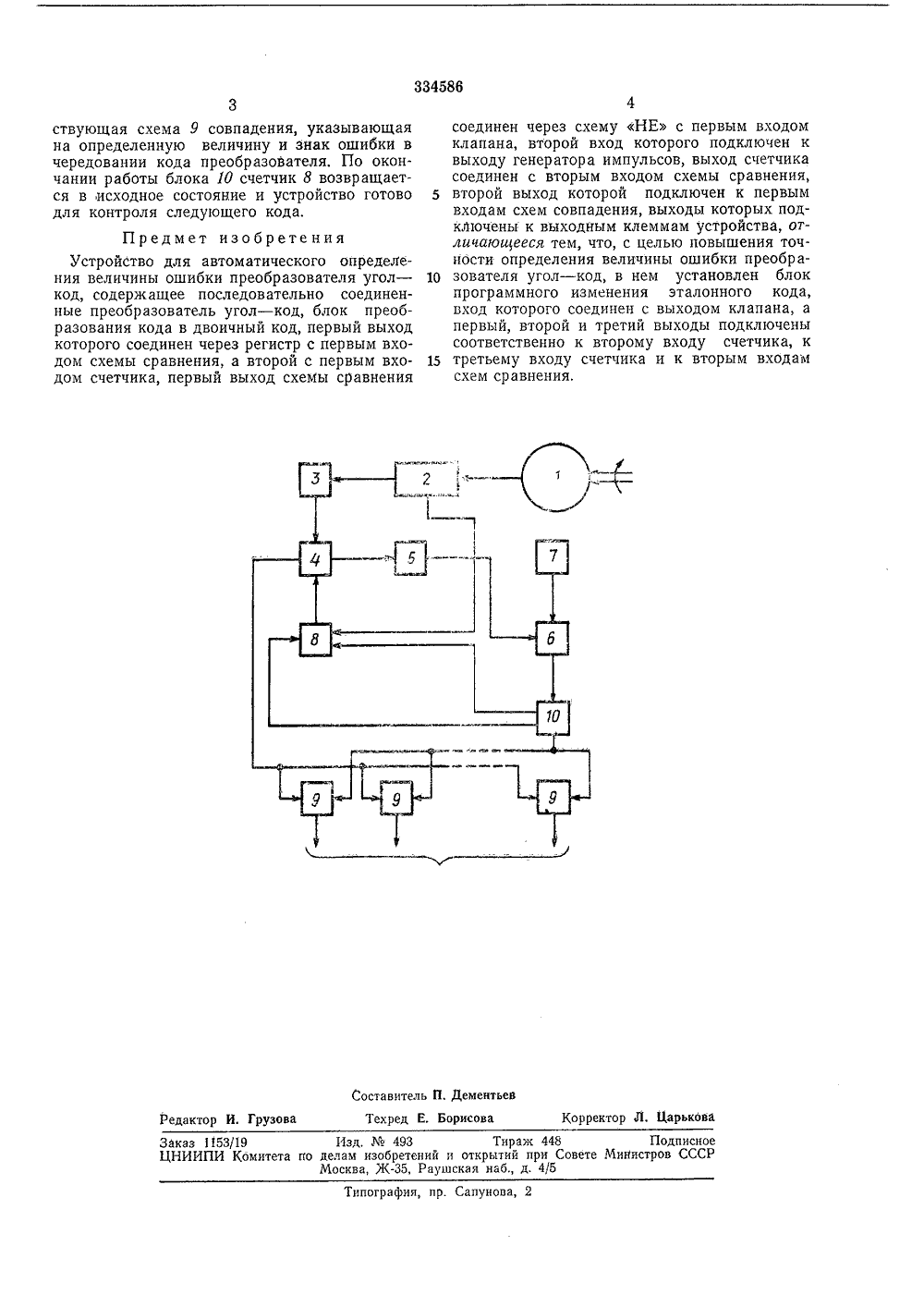

11 А 1О П И САН И Е Союа Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 12 Х 111.1970 ( 1467454/18-24с присоединением заявкиПриоритет М. Кл, б 08 с 25/00 Комитет по делает иаобретений и откры ари Совете Министр СССР.325(088.8 УД бликовано 30.111,1972. Бюллетень1 ата опубликования описания 4 Х 197 вторзобретен В. Г че Заявитель УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО О ВЕЛИЧИНЫ ОШИБКИ ПРЕОБРАЗОВАТЕЛ ЕДЕЛЕНИЯ УГОЛ-КОД оистве устания эталонс выходом ий выходыому входу ка и к втоУстройство относится к области автоматики и вычислительной техники и служит для проверки преобразователей угол - код.Известны устройства для автоматического определения величины ошибки преобразователя угол - код, содержащие последовательно соединенные преобразователь угол - код, блок преобразования кода в двоичный код, первый выход которого соединен через регистр с первым входом схемы сравнения, а второй с первым входом счетчика, При этом первый выход схемы сравнения связан через схему НЕ с первым входом клапана, второй вход которого подключен к выходу генератора импульсов. Выход счетчика соединен с вторым входом схемы сравнения, а второй выход ее - с первыми входами схем совпадения, выходы которых подключены к выходным клеммам устройства.Цель изобретения - повысить точность определения величины ошибки преобразователя угол - код. Это достигается тем, что в устр новлен блок программного измен ного кода, вход которого соедине клапана, а первый, второй и трет подключены соответственно к вто счетчика, к третьему входу счетч рым входам схем сравнения. На чертеже показана функциональная схема устройства.Она содержит преобразователь 1 угол -код, последовательно соединенный с блоком 2 5 преобразования кода в потенциальный натуральный двоичный код, регистром 3, схемой И 4, схемой НЕ 5 и клапаном 6, генератор 7 импульсов, счетчик 8, схемы 9 совпадения и блок 10 программного изменения эта лонного кода.Испытываемый преобразователь 1 угол -код приводится во вращение. Код преобразователя при помощи блока 2 преобразования импульсного кода в потенциальный представ ляется в регистре 3 в виде прямого двоичногокода. Счетчик 8 подсчитывает число изменений кода в процессе вращения преобразователя, При правильном функционировании преобразователя коды в регистре и счетчике сов падают.При нарушении правильности и чередовании кода преобразователя схема И 4 сов.падения не срабатывает, в результате чего появляется сигнал на выходе схемы отрица ния. При этом на необходимое время открывается клапан 6 и импульсы генератора 7 поступают на вход блока 10, что по заданной программе временно изменяет код в счетчике 8. В случае равенства нового кода счетчи ка 8 и кода регистра 3 срабатывает соответ334586 оставитель П, ементьев Редактор И. Грузова Техред Е. Борисова Корректор Л, Царькова Подписно вете Министров СССРИзд,493 Тираж 44лам изобретений и открытий приосква, Ж, Раушская наб., д. 4/5 аказ 1153/19ЦНИИПИ Комитета Типография, пр. Сапунова, 2 ствующая схема 9 совпадения, указывающая на определенную величину и знак ошибки в чередовании кода преобразователя, По окончании работы блока 10 счетчик 8 возвращается в исходное состояние и устройство готово для контроля следующего кода. Предмет изобретенияУстройство для автоматического определения величины ошибки преобразователя угол - код, содержащее последовательно соединенные преобразователь угол - код, блок преобразования кода в двоичный код, первый выход которого соединен через регистр с первым входом схемы сравнения, а второй с первым входом счетчика, первый выход схемы сравнения соединен через схему НЕ с первым входом клапана, второй вход которого подключен к выходу генератора импульсов, выход счетчика соединен с вторым входом схемы сравнения, 5 второй выход которой подключен к первымвходам схем совпадения, выходы которых подключены к выходным клеммам устройства, отличающееся тем, что, с целью повышения точности определения величины ошибки преобра зователя угол - код, в нем установлен блокпрограммного изменения эталонного кода, вход которого соединен с выходом клапана, а первый, второй и третий выходы подключены соответственно к второму входу счетчика, к 15 третьему входу счетчика и к вторым входамсхем сравнения.
