Станок для содержания животных
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 332812
Авторы: Всероссийский, Ирниденко, Королек, Лобачевский, Малахов, Электрификации
Текст

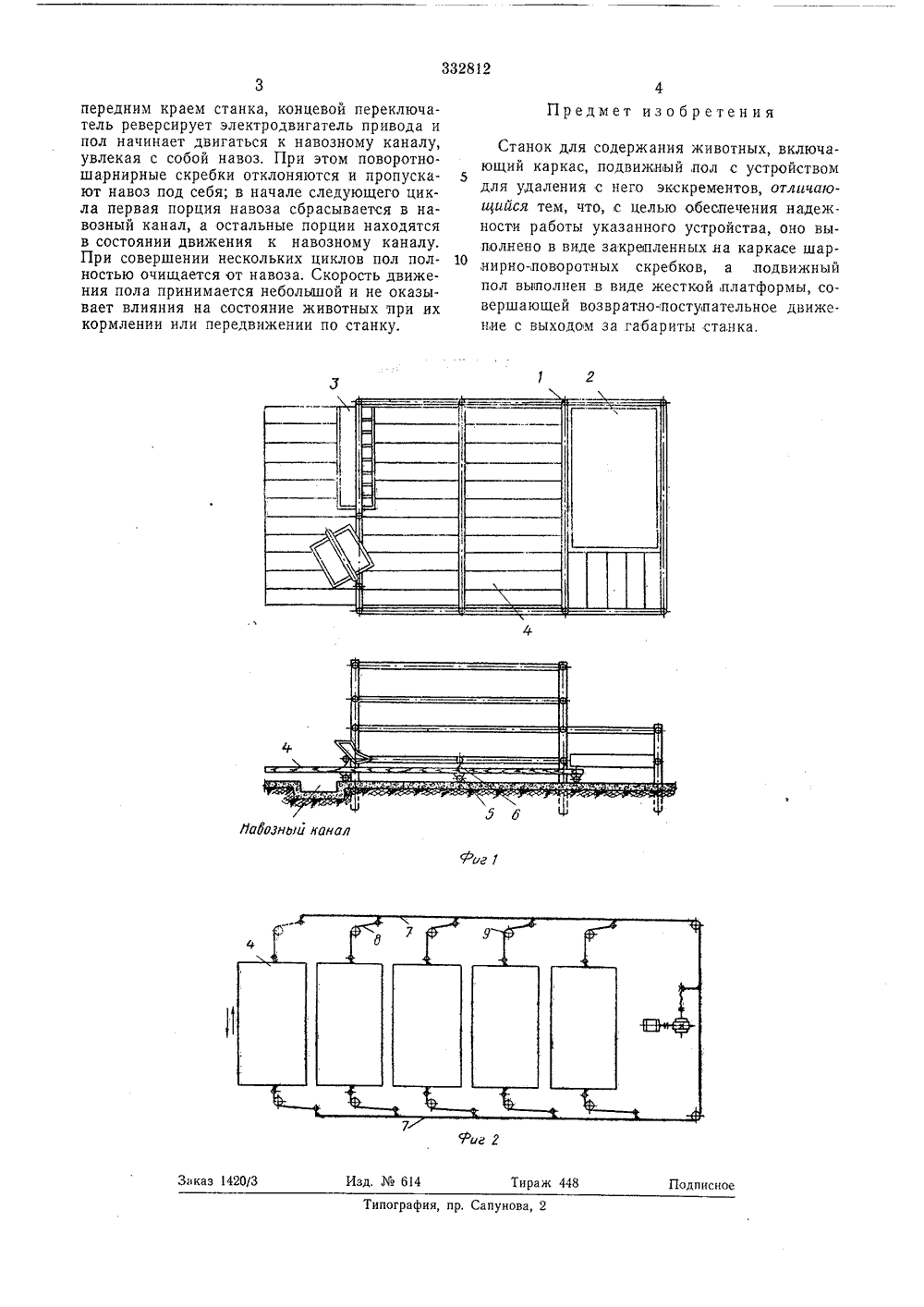

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 16,Х.1970 ( 1489996/30-15)с присоединением заявкиПриоритетОпубликовано 21 Л 11.1972. Бюллетень11Дата опубликования описания 24.Ч.1972 М. Кл. А 011 с 1/ Комитет по делам зоорвтений и открытий при Совете Министров СССРУДК 636,083,17(088,8) йиВ. вторызобретен аявитель Ирниденко Я. Я. Лобачевсового Красногмеханизацииго хозяйства научно- фикации амен лектр АНИЯ ЖИВОТНЪ ТАНОК И. И. Королек, В. А. Малахов,Всероссийский ордена Тру исследовательский институ сельскИзобретение относится к области животноводства и найдет применение при механизации процессов уделения экскрементов животных непосредственно из станков на животноводческих фермах. 5 В известных станках для содержания мелких лабораторных животных удаление экскрементов производится механически за счет того, что полом станка является верхняя ветвь 1 ленточного транспортера, а средством для удаления экскрементов с последнего - цилиндрическая щетка. Однако примененное в этих станках устройство для удаления из них экскрементов ненадежно в работе в условиях 1 животноводческих ферм и применимо лишь для обслуживания мелких лабораторных животных (мышей, хомяков и т, д.),Предлагаемое изобретение обеспечивает 20 надежность работы устройств по удалению экскрементов животных из станков в условиях животноводческих ферм за счет того, что подвижный пол станка выполнен в виде жесткой платформы, совершающей возвратно-поступа тельное движение с выходом за габариты станка, а средство для удаления с него экскрементов выполнено в виде закрепленных на каркасе шарнирно-поворотных скребков.На фиг. 1 изображен станок для содержа- З 0 ния животных, например свиней, вид в плане и сбоку; на фиг. 2 - схема привода полов станка, вид в плане,Станок имеет отделение для содержания свиноматки с поросятами 1, утепленное логово для поросят 2 и кормушки 8,Узлы крепления опорных стоек станка к бетонному основанию располагаются только в продольном направлении, все поперечные стойки находятся в подвешенном положении и не касаются пола 4. Пол 4 станка имеет катки 5, которыми он опирается на бетонированную площадку и может свободно выдвигаться из станка в продольном направлении,В поперечных перегородках станка устроены шарнирно-поворотные скребки б, Полу сообщается возвратно-поступательное движение от индивидуального или общего привода для группы станков. Привод состоит из двух продольных тяг 7, приводимых в возвратно-поступательное движение электродвигателем, гибких поводков 8, прикрепленных к концам платформ и соединенных с тягами посредством обводных роликов 9,В исходном положении выходящий из станка конец пола перекрывает навозный канал. При движении одной из тяг в сторону привода поводки правой половины натягиваются, а левой ослабляются и полы в станках передвигаются вправо, При этом находящийся на плоскости пола навоз очищается скребками. Как только передний конец пола сравняется с/1 адозный нано зд,614 аказ 1420/3 Тираж 44 Подписное ипография, пр, Сапунова, 2 передним краем станка, концевой переключатель реверсирует электродвигатель привода и пол начинает двигаться к навозному каналу, увлекая с собой навоз. При этом поворотношарнирные скребки отклоняются и пропускают навоз под себя; в начале следующего цикла первая порция навоза сбрасывается в навозный канал, а остальные порции находятся в состоянии движения к навозному каналу. При совершении нескольких циклов пол полностью очищается от навоза. Скорость движения пола принимается небольшой и не оказывает влияния на состояние животных при их кормлении или передвижении по станку. 4 Предмет изобретенияСтанок для содержания животных, включающий каркас, подвижный,пол с устройством 5для удаления с него экскрементов, отлачаюиийся тем, что, с целью обеспечения надежности работы указанного устройства, оно выполнено в виде закрепленных на каркасе шар,нирно-поворотных скребков, а,подвижный пол вьпполнен в виде жесткой платформы, совершающей возвратно-поступательное движение с выходом за габариты станка.
СмотретьЗаявка
1489996
И. И. Королек, В. А. Малахов, Я. Я. Лобачевский, В. Я. Ирниденко, Всероссийский ордена Трудового Красного знамени научно исследовательский институт механизации, электрификации сельского хоз йства
МПК / Метки
МПК: A01K 1/00
Метки: животных, содержания, станок
Опубликовано: 01.01.1972
Код ссылки
