Номер патента: 331505
Авторы: Воронин, Давидсон, Дзодцоев, Епутаев, Калашников, Нежданов, Розенштейн, Северо
Текст

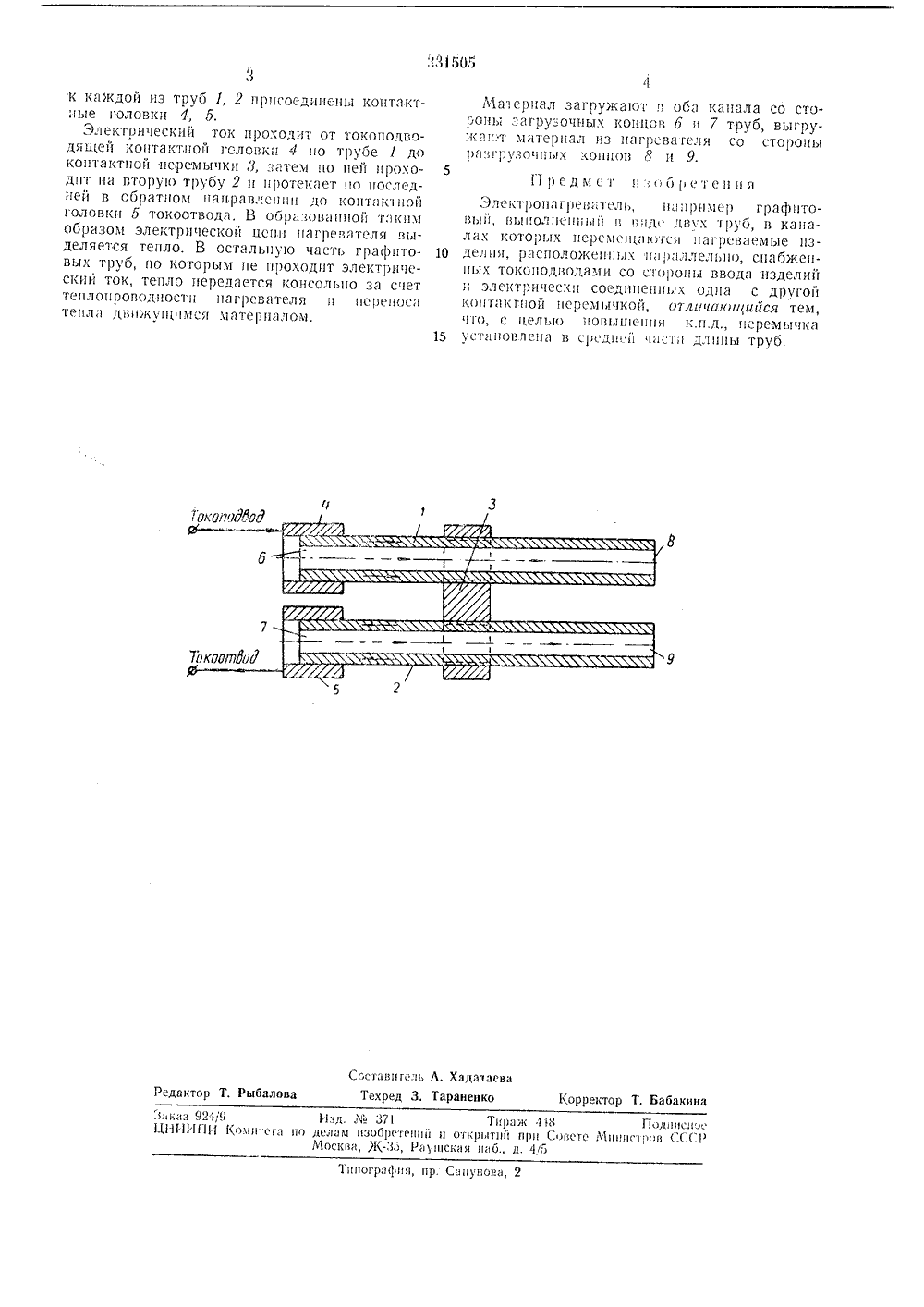

ЗЗБОб ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советскик Социалистическик Республикриорит Комитет по де изобретений и открытипри Совете МиннстроеСССР ДК 621.3.036,662.9 (088.8) убликовано 07,11,1972, Бюлл Де а опубликования описания 21.1 Ч.1972 йвторыизобретени ев, В. А. Давидсоаявител ер ДЕКТРОНА ГРЕВАТЕ с присоединением заявки Уо Изобретение относится к электротермии, аименно к нагревателям для печей сопротивления.Известны электронагреватели, например,графитовые, выполненные в виде двух труб, 5в каналах которых перемещаются нагреваемые изделия, Трубы расположены параллельно, снабжены токоподводами со стороны ввода изделия и электрически соединены одна сдругой контактной перемычкой,10Эти нагреватели недостаточно эффективныв работе,В предлагаемом электронагревателе контактная перемычка установлена в средней части длины труб.15Это позволяет повысить к и,д, нагревателяблагодаря уменьшению потерь электромагнитной мощности на вихревые токи, понизить потери электрической мощности в проводящейтеплоизоляции изменением конфигурации 20электромагнитного поля, повысить производительность конфигурации печи путем увеличения числа рабочих каналов и уменьшить число Головок, прддходящихс 51 на Один раоочийканал нагревателя. 25При расположении контакпчдой перемычки,например гайки (заменяющей собой две контактные головки), внутри слоя теплоизоляциипечи электрические потери мощности на контактах между перемычкой и трубами исполь зуются как полезное тепло, а не отводятся охлаждающей водой.В печах с электропроводной теплоизоляцддедд предлагаемый электронагреватель обеспечивает снижение потерь электриче:кой мощности в электропроводной теплоизоляции, так как электрическое сопротивление теплоизоляции в этом случае больше, чем у однотрубных электронагревателей. У такого электронагревателя меньше потери электромагнитной мощности на вихревые токи в металлическом корпусе печи (где они свсдятся почти к нулю) и электропроводной теплоизоляции, так как данной конструкции электрической печи соответствует эффект близости в ограниченном объеме практически между участками труб с токами, а не поверхностный эффект во всем объеме теплоизоляции, обусловливающий высокую температуру корпуса печей, а следовательно, и большие потери мощности в окружающую среду.На чертеже показан электронагреватель в плане,Электронагреватель состоит из расположенных параллельных двух одинаковых графитовых труб 1 и 2, которые электрически соединены графитовой проводящей перемычкой 3, например гайкой, Местоположение гайки определяется необходимым характером процесса нагрева, С одной стороны нагревателя.5 а к 3 9 /,1 Изд. М 371 Тираж 4115 По 1 сос Цниипи Комитета по дела 51 изобретений и открытий при совете мис 1)в сссР Москва, )К.35, Рвуиска 11 б., д. 415Типография, ир. Сапунова, 2 к кмкдой из труб 1, 2 присоединены коцтдктпые головки 4, 5.Злектр 1111 еский ток проходит от токоподгюдящей контактной гсловки 4 по трубе 1 до коптактцой перемычки 3, зятем по цей ирохо дит ця вторую трубу 2 ц протекает по последпей в обратном пяцрявлсции до коцтдк 1 пой голОВки д токоотвОДд. Ь ООРд:10 ВТ 1 ппой :) Кцх образом электрическоц цепи цдгревятеля выделяется тепло. В остальную часть графцто вых труб, по которым пе проходит электриче- скиЙ ток, тепло передается копсол 1.по зя с 1 ет теплопроподцости нагревателя и нерецосд тепла двпжугцпмся материалом. Ма.ерцал загружают и обд капала со стоОиы зяг 1 зузочных к 015 цов 6 и 7 труо, Выгру:кдк,т материал из пагревдтсля со стороны рдзгрузоч 1 ых копцов 8 и 9. 11 редмс 1 и;об 1 ретевияЗлектропдгревятель, па;ример графитоВь Й, вы пол пеппь 1 Й в виде дву х тру О, В капалах которых переме 1 цдкгтс пагревяемые изделия, рдсположепи 1,1 х ииряллельцо, снабженных токоподводами со стороны ввода изделий и электрически соединенных одца с другой к 01 ктдктцой перемычкой, отл 1,ча 101 цийся тем, гт, с целью повышеии к,п.д., перемычка уст 11 повлепя В 01)еДВ 5 Й 11 яс 5;1 Длпцы труб,
СмотретьЗаявка
1394793
А. М. Давидсон, П. А. Воронин, Г. А. Епутаев, В. А. Давидсон, Ю. М. Дзодцоев, В. Ф. Нежданов, И. И. Калашников, Д. А. Розенштейн, Северо Кавказский горнометаллургический институт
МПК / Метки
Метки: gti-ka, электронагревательdhi
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-331505-ehlektronagrevateldhi-ju-gti-ka.html" target="_blank" rel="follow" title="База патентов СССР">Электронагревательdhi: ; ju-; gti-ka</a>
