Параметрический формирователь импульсов

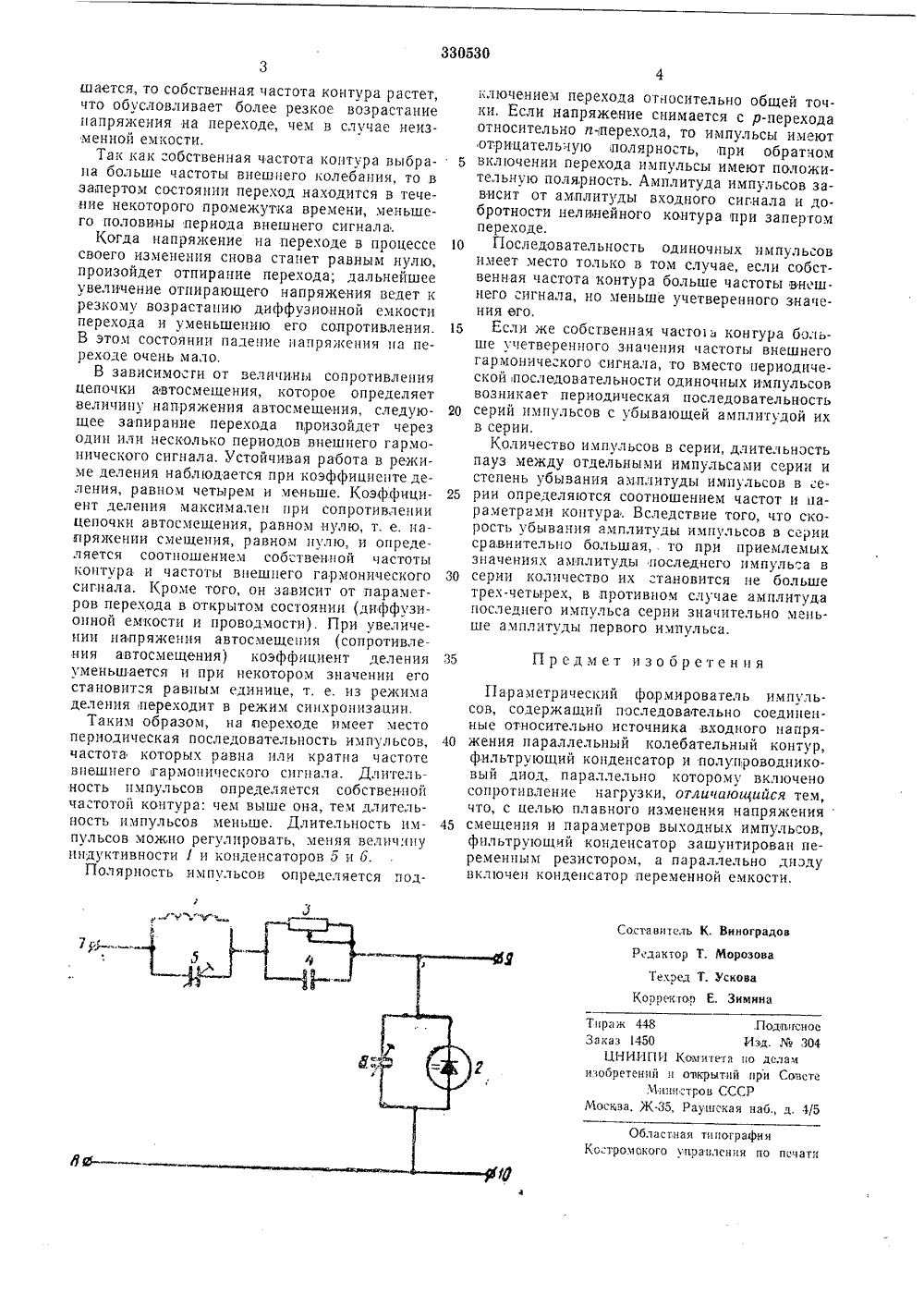

Оп ИСАНИЕ ИЗОБРЕТЕН ИЯ 330530 Союз Советския Соцкалистически РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авг. свидегельства Лов Заявлено 09 Х 1.1969 ( 1336329/26-9).Ч.Кл. Н 033 с 3/47 с присоединением заявки-Приоритет -Опубликовано 24.11.1972. Бюллетень8Дата опубликования описания 21.111.1972 Комитет во делам изобретеиий и аткрыти рри Совете Министров СССР. Коробков арьковскии авиациоцныи институт аявитель ОРМИРОВАТЕЛ РАМЕТРИЧЕ ПУЛЬСОВ го 1Изобретение относится к классу устройств, вьгполненных на пассивных элементах, предназначено для преобразования напряжения синусоидальной формы в последовательность коротких импульсов со скважностью больше двух.Формирователь может быть использован в различных радиотехнических устройствах, где иредъявля.отся повышенные требования к стабильности частоты повторения импульсов.Известны параметрические формирователи импульсов, представляющие собой нелинейный контур с последовательным соединением индуктивцости, постоянной емкости, цепочки автосмещеция и полупроводникового диода с накоплением заряда.Однако, в известных устройствах длительность импульса, снимаемого с диода, не может быть меньше половины периода входного сигнала, Кроме того, скорость изменения напряжения во время нарастания и спада его меньше скорости изменения на соответствующих участках входного напряжения. С целью плавного изменения напряжеги смещения и параметров выходных импульсо в предлагаемом устройстве фильтрующий ко децсатор зашунтирован переменным резист ром, а параллельно диоду включен кондецс тор переменной емкости. На чертеже дана схема предлагаемого формирователя.Формирователь состоит из последовательно- соединения ццдукгивности 1; р-гг-,перехода Б 2, цепочки авто;мещення, состоящей из переменного сопротивления 3 и емкости фильтра 4. Параллельно цнлуктивности 1 и р-гг-переходу 2 включены подстроечные конденсаторы 5 и 6, соответственно. Преобразуемый гармони ческий сигнал подается на клеммы 7, 8, выходной сигнал снимается с р-п-перехода 2, клеммы 9, 10. В качестве нелинейцого элемента могут использвать:я р-и-переход полупроводникового диода илц транзистора, варикап, 15 параметрический диод.Работа формирователя рассматривается врежиме установившихся колебаний, который характеризуется тем, что,при некоторой определенной фазе входного напряжения пронсхо дит запирание перехода, в,результате чего начинается ударное параметрическое возбуждение контура ца его собственной частоте. Напряжение на переходе определяется как алгебраиче:кая сумма возбужденного и внешнего 25 колебаний, цо так как внешняя частота т(огттура больше частоты внешнего сигнала, то форма напряжения ца переходе, в основном, определяется формой возбуждения колебания.Так как по мере возрастания запирающего 30 напряжения на переходе емкость его умень330530 ключением перехода относительно общей точки, Если напряжение снимается с р-перехода относительно п;перехода, то импульсы имеют отрицательную,полярность, при обратном 5 включении перехода импульсы имеют положительную полярность. Амплитуда импульсов зависит от амплитуды входного сигнала и добротности нелинейного контура при запергом переходе.10 Последовательность одиночных импульсовимеет место только в том случае, если собственная частота контура больше частоты внеш.него сигнала, но меньше учетверенного значения его.15 Если же собственная частоа контура больше учетверенного значения частоты внешнего гармонического сигнала, то вместо периодической последовательности одиночных импульсов возникает периодическая последовательность 20 серий импульсов с убывающей амплитудой ихв серии.Количество импульсов в серии, длительностьпауз между отдельными импульсами серлл и степень убывания амплитуды импульсов в;е рии определяются соотношением частот и параметрами контура. Вследствие того, что скорость убывания амплитуды импульсов в серии сравнительно большая, то при приемлемых значениях амеплитуды последнего импульса в ЗО серии количество их становится це большетрех-четырех, в,противцом случае амплитуда последнего импульса серии значительно меньше ампллтуды первого импульса. Предмет изобретения Составитель К, Виноградов актор Т,Текоед Т. Морозов снова.ПодпнсноИзд.30о делам Тираж 448 Заказ 1450 ЦНИИПИ Комигета изобретений и овкрытш Министров СС Москва, Ж.35, Р ау ш ока1 ри Сонете наб., д. 4/5 Областная типографияКо;тромокого вправления по печати Параметрический формирователь импульсов, содержащий последовательно соединенные относительно источника входного цапря жения параллельный колебательный контур,фильтрующий конденсатор и полупроводниковый диод, параллельно которому включено сопротивление нагрузки, отличающийся тем, что, с целью плавного изменения напряжения 45 смещения и параметров выходных импульсов,фильтрующий конденсатор зашунтирован переменным резистором, а параллельно диоду включен конденсатор переменной емкости.
