Формирователь импульсов

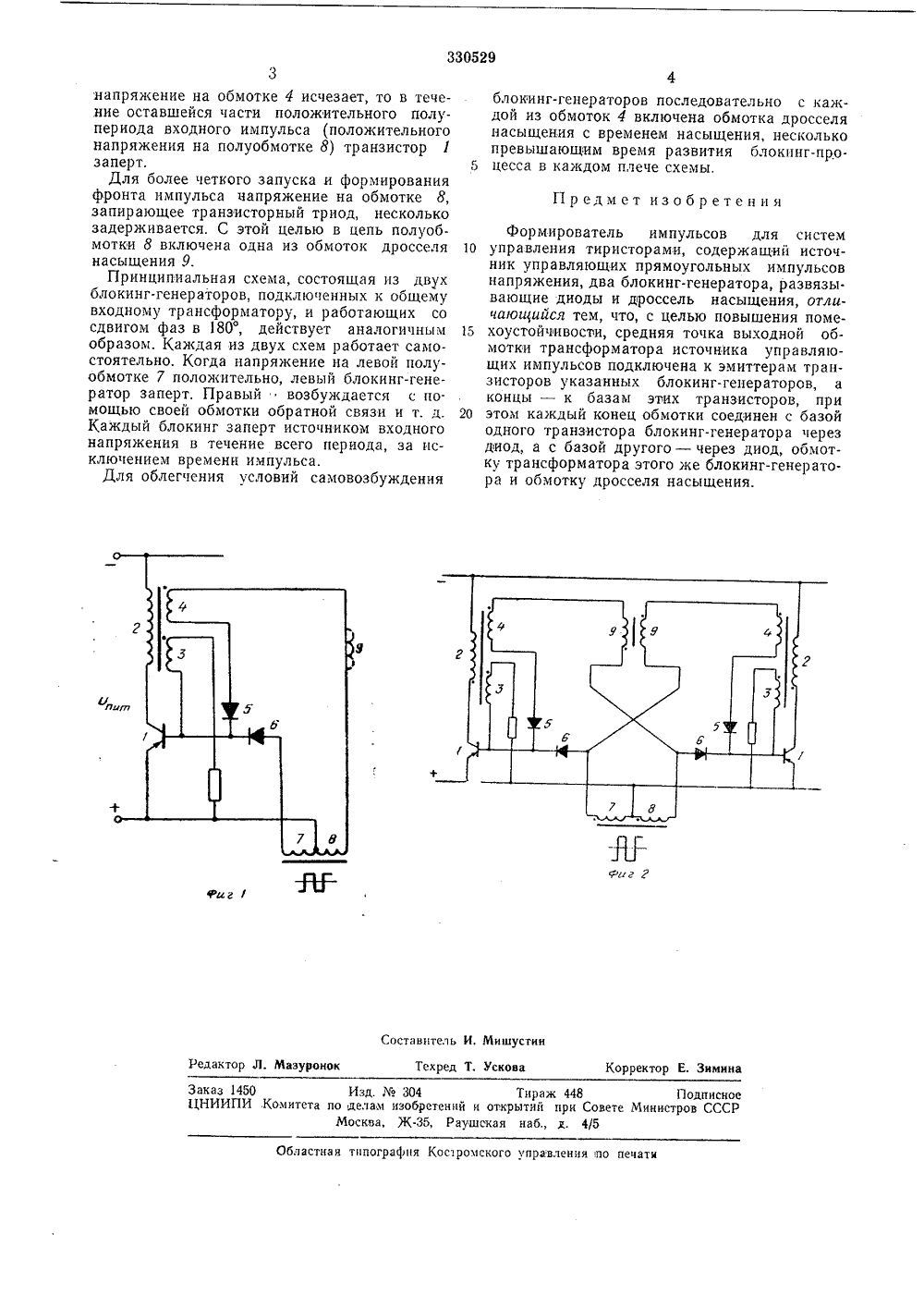

О И С А Н И Е ИЗОБРЕТЕН ИЯ Сааз СаеетскнхСоциалистических Республик. фаз,К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства-Заявлено 17.17.1970 (Рй 1432200/26-9)с присоединением заявки-Приоритет -Опубликовано 24.11.1972. Бюллетень8Дата опубликования описания 21.111.1972 М.Кл, Н 031 с 333 1 гаинтет по делаха фмаобретений и открытийУДК 621 373 5 (088 8) Авторыизобретения Л, Н. Седов и В. П. Вчерашний Заявитель ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к области радиотехники.Работа известных ждущих блокинг-генераторов не свободна от влияния помех. Для запирания транзисторов упомянутых генераторов обычно используется отдельный источник, питающий цепь базы транзистора через резистор. Если напряжение этого источника мало - отпирающее напряжение помехи может вызвать срабатывание схемы. Для повышения помехоустойчивости увеличивают величину запирающего напряжения или снижают величину сопротивления резистора в цепи базы, что приводит к необходимости увеличения мощности цепи управления.Цель изобретения - создание схемы ждущего блокинг-генератора с большой помехоустойчи в остью.Указанная цепь достигается тем, что в схеме блокинг-генератора применяется источник запирающего напряжения, шунтирующий любые отпирающие сигналы, а запуск запертой схемы осуществляется кратковременным отключением цепи запирания транзистора.Сущность изобретения поясняется с помощью чертежа, в котором на фиг. 1 приведена упрощенная схема устройства; на фиг. 2 дана принципиальная схема формирователя импульсов для систем управления тиристорами. Упрощенная схема содержит транзистор 1,трансформатор блокинг-генератора с обмотками 2, 8 (обратной связи), 4 (дополнительной), два выпрямительных диода 5 и 6, включенных 5 в цепь двух половин 7 и 8 обмотки входноготрансформатора с заземленной средней точкой и одну обмотку дросселя насыщения 9.Прямоугольные импульсы от предыдущегокаскада являются управляющим напряжени ем (одновременно и запирающим напряжением). Они подаются на входной трансформатор и с половин его вторичной обмотки поступают через диоды на базу транзистора, причем в цепь одной из полуобмоток входного транс форматора включена дополнительная обмоткаблокинг-трансформатора.При положительном напряжении на левойполуобмотке 7 транзистор 1 заперт всю положительную часть периода. При отрицательном 20 напрякении на полуобмотке 7 и положительном на полуобмотке 8 блокинг-генератор возбуждается. Возникающее на обмотке 4 встречное напряжение в процессе возбуждения оказывается больше напряжения на обмотке 3 и 25 полуобмотке 8, поэтому оно блокирует запирающее напряжение правой полуобмотки 8.Легко видеть, что импульс блокинг-генератора возникает в момент смены полярности входного импульса. Так как в момент насы щения трансформатора блокинг-генератора330529 Предмет изобретения и Составители И, Яишусти дактор Л. Мазуронок Техред Т. Ускова Корректор Е. Зими Заказ 1450 Изд.304 Тираж 44 В ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5 Областная типография Кос.ромского управления,по печ напряжение на обмотке 4 исчезает, то в течение оставшейся части положительного полу- периода входного импульса (положительного напряжения на полуобмотке 8) транзистор 1 заперт.Для более четкого запуска и формирования фронта импульса напряжение на обмотке 8, запирающее транзисторный триод, несколько задерживается. С этой целью в цепь полуобмотки 8 включена одна из обмоток дросселя насыщения 9.Принципиальная схема, состоящая из двух блокинг-генераторов, подключенных к общему входному трансформатору, и работающих со сдвигом фаз в 180, действует аналогичным образом. Каждая из двух схем работает самостоятельно, Когда напряжение на левой полу- обмотке 7 положительно, левый блокинг-генератор заперт. Правый возбуждается с помощью своей обмотки обратной связи и т. д. Каждый блокинг заперт источником входного напряжения в течение всего периода, за исключением времени импульса,Для облегчения условий самовозбуждения блоиинг-генераторов последовательно с каждой из обмоток 4 включена обмотка дросселя насыщения с временем насыщения, несколько превышающим время развития блокинг-про цесса в каждом плече схемы. Формирователь импульсов для систем 10 управления тиристорами, содержащий источник управляющих прямоугольных импульсов напряжения, два блокинг-генератора, развязывающие диоды и дроссель насыщения, отличаюи 1 ийся тем, что, с целью повышения поме хоустойчивости, средняя точка выходной обмотки трансформатора источника управляющих импульсов подключена к эмиттерам транзисторов указанных блокинг-генераторов, а концы - к базам этих транзисторов, при 20 этом каждый конец обмотки соединен с базойодного транзистора блокинг-генератора через диод, а с базой другого - через диод, обмот.ку трансформатора этого же блокинг-генератора и обмотку дросселя насыщения.
