Генератор импульсов

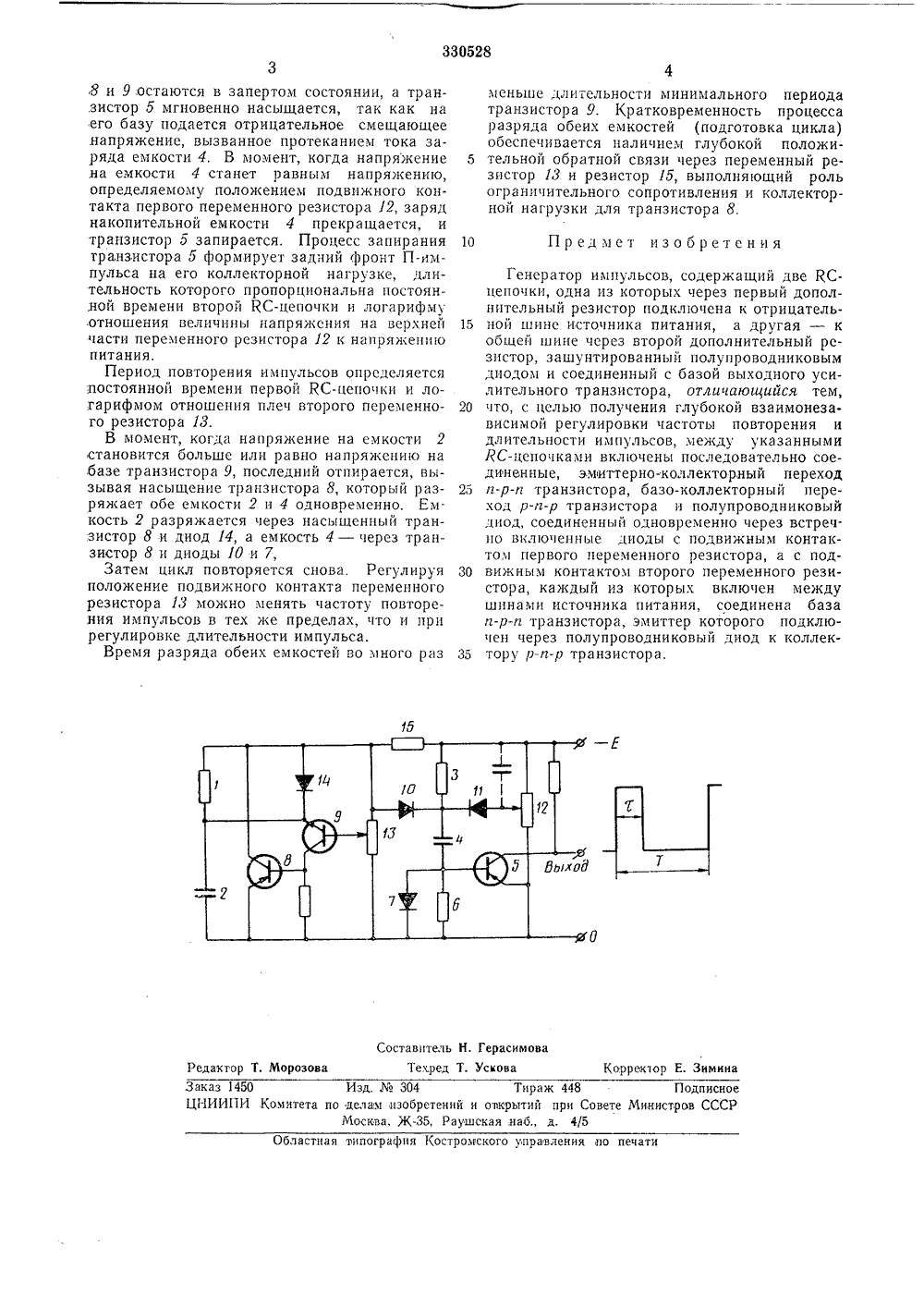

Ооаа Соввтокиа Социалиотнческиа реолублик.Кл. Н 03 с 3/1 Комитет л изобретений ври СоветеССС дела нрытий ниотро ДК 621.373 (088,8 Авторизобретения. Волков йрофизиологии АН СС шей нервнои деятельности явитель Институт ГЕНЕРАТОР ИМПУЛЬСО Предлагаемое устройство относится к области импульсной техники, в частности к генераторам импульсов с раздельной регулировкой частоты повторения и длительности импульсов,Известны генераторы импульсов, содержащие мультивибратор с насыщенным трансформатором, интегратор и триггер с фиксированным порогом срабатывания. Частота повторения и длительность импульсов регулируются изменением абсолютного значения уровня напряжения в цепи питания мультивибратора и в цепи смещения на входе интегратора. Однако такой генератор не допускает очень глуоокой регулировки частоты повторения и длиелос импульсов.С целью получ ния глубокой взаимонезависимой регулировки частоты повторения и длительности импульсов в предлагаемом генераторе между двумя РС-цепочками включены последовательно соединенные эмиттерно-коллекторный переход и-р-и транзистора, базоколлекторный переход р-гг-р транзистора и полупроводниковый диод, соединены одновременно через встречно включенные диоды с подвижным контактом первого переменного резистора, а с подвижным контактом второго переменного резистора, каждый из которых включен между шинами источника питания, соединена база и-р-и транзистора, эмиттер АНИЕ ЗЗ 0 ЫВ которого подключен через полупроводниковый диод к коллектору р-гг-р транзистора.На чертеже приведена принципиальная схема предлагаемого устройства.5 Генератор импульсов содержит две ЙС-цепочки, одна из которых состоит из резистора 1 и емкости 2, а другая - из резистора 8 и емкости 4. Вторая ЯС-цепочка подключена к базе выходного усилительного каскада на 10 транзисторе б и к общей шине питания черездополнительньш резистор б, зашунтированный полупроводниковым диодом 7, Между йС-цепочками включены последовательно соединенные базо-коллекторный переход р-гг-р транзи стора 8, эмиттерно-коллекторный переходи-р-и транзистора 9 н полупроводниковый диод 10, соединенныи через встречно включенный диод 11 с подвижным контактом первого переменного резистора 12. С подвижным кон тактом второго переменного резистора 18 соединена база транзистора 9, эмиттер которого подключен через полупроводниковып диод 14 к коллектору транзистора 8.Устройство работает следующим образом.25 В начальный момент цикла (когда включается источник питания - Е) обе емкости 2 и 4 начинают заряжаться через соответствующие резисторы 1 и 8 (резисторы 15 и б не учитываются, так как их сопротивление меньше ЗО сопротивления резисторов 1 и 3), Транзисторы330528 15 ставитель Н. ГерасимоТекред Т. Ускова Зимин Редактор Т. Морозо орректо Заказ 1450 Изд.304 Тираж 448 Подписно Цг 1 ИИПИ Когиитета по делам изобретений и опкрытий при Совете Министров СССМосква, Ж.35, Раушская наб., д. 4/5 ластная типография Костромского управления,по печат 8 и 9 остаются в запертом состоянии, а транзистор Б мгновенно насыщается, так как на его базу подается отрицательное смещающее напряжение, вызванное протеканием тока заряда емкости 4, В момент, когда напряжение на емкости 4 станет равным напрякению, определяемому положением подвижного контакта первого переменного резистора 12, заряд накопительной емкости 4 прекращается, и транзистор 5 запирается, Процесс запирания транзистора 5 формирует задний фронт П-импульса на его коллекторной нагрузке, длительность которого пропорциональна постоянной времени второй КС-цепочки и логарифму отношения величины напряжения на верхней части переменного резистора 12 к напряжению питания,Период повторения импульсов определяется постоянной времени первой КС-цепочки и логарифмом отношения плеч второго переменного резистора 18.В момент, когда напряжение на емкости 2 становится больше или равно напряжению на базе транзистора 9, последний отпирается, вызывая насыщение транзистора 8, который разряжает обе емкости 2 и 4 одновременно. Емкость 2 разряжается через насыщенный транзистор 8 и диод 14, а емкость 4 - через транзистор 8 и диоды 10 и 7,Затем цикл повторяется снова. Регулируя положение подвижного контакта переменного резистора 18 можно менять частоту повторения импульсов в тех же пределах, что и прп регулировке длительности импульса.Время разряда обеих емкостей во много раз меньше длительности минимального периода транзистора 9. Кратковременность процесса разряда обеих емкостей (подготовка цикла) обеспечивается наличием глубокой положи тельной обратной связи через переменный резистор 18 и резистор 15, выполняющий роль ограничительного сопротивления и коллекторной нагрузки для транзистора 8. 10 Предмет изобретения Генератор импульсов, содержащий две КСцепочки, одна из которых через первый дополнительный резистор подключена к отрицатель ной шине источника питания, а другая - кобщей шине через второй дополнительный резистор, зашунтированный полупроводниковым диодом и соединенный с базой выходного усилительного транзистора, отличающийся тем, 20 что, с целью получения глубокой взаимонезависимой регулировки частоты повторения и длительности импульсов, между указанными ЯС-цепочкааги включены последовательно соединенные, эииттерно-коллекторный переход 25 гг-р-и транзистора, базо-коллекторный переход р-и-р транзистора и полупроводниковый диод, соединенный одновременно через встречно включенные диоды с подвижным контактом первого переменного резистора, а с под вижным контактом второго переменного резистора, каждый из которых включен между шинами источника питания, соединена база и-р-гг транзистора, эмиттер которого подключен через полупроводниковый диод к коллек тору р-гг-р транзистора.
