Трансформаторный мост для дистанцнонно го измерения параметров комплексных сопротивлений
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 324582
Авторы: Глушачекко, Гусев, Зуев
Текст

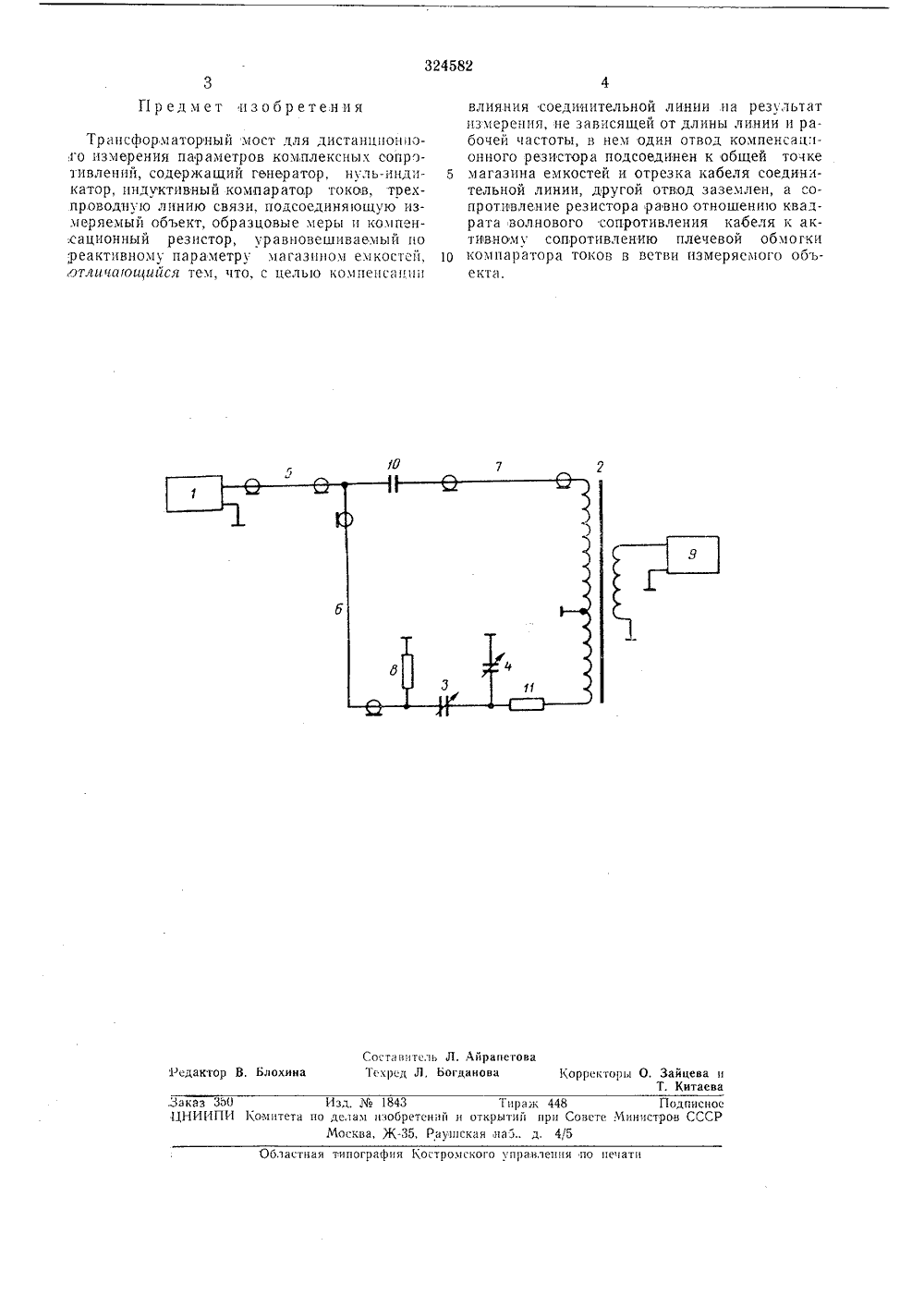

О П И"-;.-А.К. И Е ИЗОБРЕТЕН ИЯ 324582 Саюа Советских Юоциалистичеаиих РеопубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства %в Заявлено 27.т 1,1970 ( 1430786/18-10) М.1 хл. 6 01 г 1710 с присоединением заявки М -Комитет ло делам ивобретеиий и открытий ври Совете Министров СССРПриоритет -Опубликовано 23,Х 11.1971, Бюллетсць,ха 2 за 1972Дата опубликования описания 2.111.1972 УДК 621.317.733.025 (088.8) Авторыизобретения В. С. Зуев, Е. А. Глушаченко и В. И. Гусев Заявитель ТРАНСФОРМАТОРНЫЙ МОСТ ДЛЯ ДИСТАНЦИОННОГО ИЗМЕРЕНИЯ ПАРАМЕТРОВ КОМПЛЕКСНЫХ СОПРОТИВЛЕНИИИзобретение относится к электроизмерительной технике и может быть использовано для дистанционного измервния параметров диэлектриков на радиочастотах.Известны трансформаторные мосты для д - станционного измерения параметров комплексных сопротивлений, содержащие геисратор, нуль-индикатор, индуктивный компарагор токов, трехпроводную линию связи, подсоединяющую измеряемый обьект, образцовые меры ц компенсационный резистор, уравновешиваемый по реактивному параметру магазином емкостей.Недостатком известных мостов является то, что при изменении длины соединительной лицин ц рабочей частоты необходимо изменять величину сопротивления, компенсационного резистора, что усложняет мост и создает неудобства в работе. С целью компенсации влияния соединительной линии на результат измерения, не зави:ящей от длины линии и рабочей частоты, в предлагаемом мосте один отвод компенсационного резистора подсоединен к общей точке магазина емкостей и отрезка кабеля соед ыцтельцой линии, другой отвод заземлен, а сопротивление резистора равно отношению квадрата воднового сопротивления кабеля к активному сопротивлению плечевой обмотки копаратора токов в ветви измеряемого объекта,На чертеже представлена принципиальнаясхема предлагаемого моста.Трансформаторный мост для дистанционного измерения параметров комплексных сопро- тцвлеццШ содержит генератор 1, индуктивный компаратор 2 токов, магазин 3 емкости для уравновешивания моста по реактивной составляющей, магазин 4 емкости для уравновешц вания по активной составляющей, соединительную линию, образованную тремя отрезками 5 - 7 радиочастотного кабеля, компенсационный резистор 8, нуль-индикатор 9, измеряемый объект 10 ц резистор 11.15 Г 1 рц малом сопротивлении резистора 11,прп равном количестве витков плечевых обмоток компаратора токов ц малом сопротцвденци последицх ц цр сопротивлении резистора 8 равном отношению квадрата волнового сопро твлс я кабеля к активному сопротцвченцюплечевой обмотки компаратора, уравнения равновесия моста имеют вид: С, =-С 1 Я,. =-гьСа, где Ст и 1 дб., - емкость ц тангенс угла потерь измеряемого объекта 1 У, 2; С, и Са - соответственного емкости магазинов 3 ц 4, 1 - сопротивление резистора 11. Г 1 рц несимметричной мостовой схеме цепькомпенсации влияния линии на результат изЗо мереня х сложняется,Г 1 редмет изобретения Составитель Л. АйрапетоваТехред Л, Ьогданова Корректоры О. Зайцева иТ. Китаева Редактор В. Блохина Заказ 350 Изд.1843 1 ираки 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Рауииская наб., д. 415 Областная типография Костромского управления по печати Трансформаторный мост для дистанционного измерения параметров комплексных сопротивлений, содержащий генератор, нуль-индикатор, индуктивный компаратор токов, трех- проводную линию связи, подсоединяющую измеряемый объект, образцовые меры и компен:сационный резистор, уравновешиваемый по реактивному параметру магазином емкостей, ,отличающийся тем, что, с целью компенсации влияния соединительной линии на результат измерения, не зависящей от длины линии и рабочей частоты, в нем один отвод компенсационного резистора подсоединен к общей точке 5 магазина емкостей и отрезка кабеля соединительной линии, другой отвод заземлен, а сопротивление резистора равно отношени 1 о квадрата волнового сопротивления кабеля к активному сопротивлению плечевой обмогки 10 компаратора токов в ветви измеряемого объекта.
СмотретьЗаявка
1430786
В. С. Зуев, Е. А. Глушачекко, В. И. Гусев
МПК / Метки
МПК: G01R 17/10
Метки: дистанцнонно, комплексных, мост, параметров, сопротивлений, трансформаторный
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-324582-transformatornyjj-most-dlya-distancnonno-go-izmereniya-parametrov-kompleksnykh-soprotivlenijj.html" target="_blank" rel="follow" title="База патентов СССР">Трансформаторный мост для дистанцнонно го измерения параметров комплексных сопротивлений</a>
