Установка для испытания трубчатых образцов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 324545
Авторы: Всесоюзный, Кулаков, Лик, Приселков, Ратнер
Текст

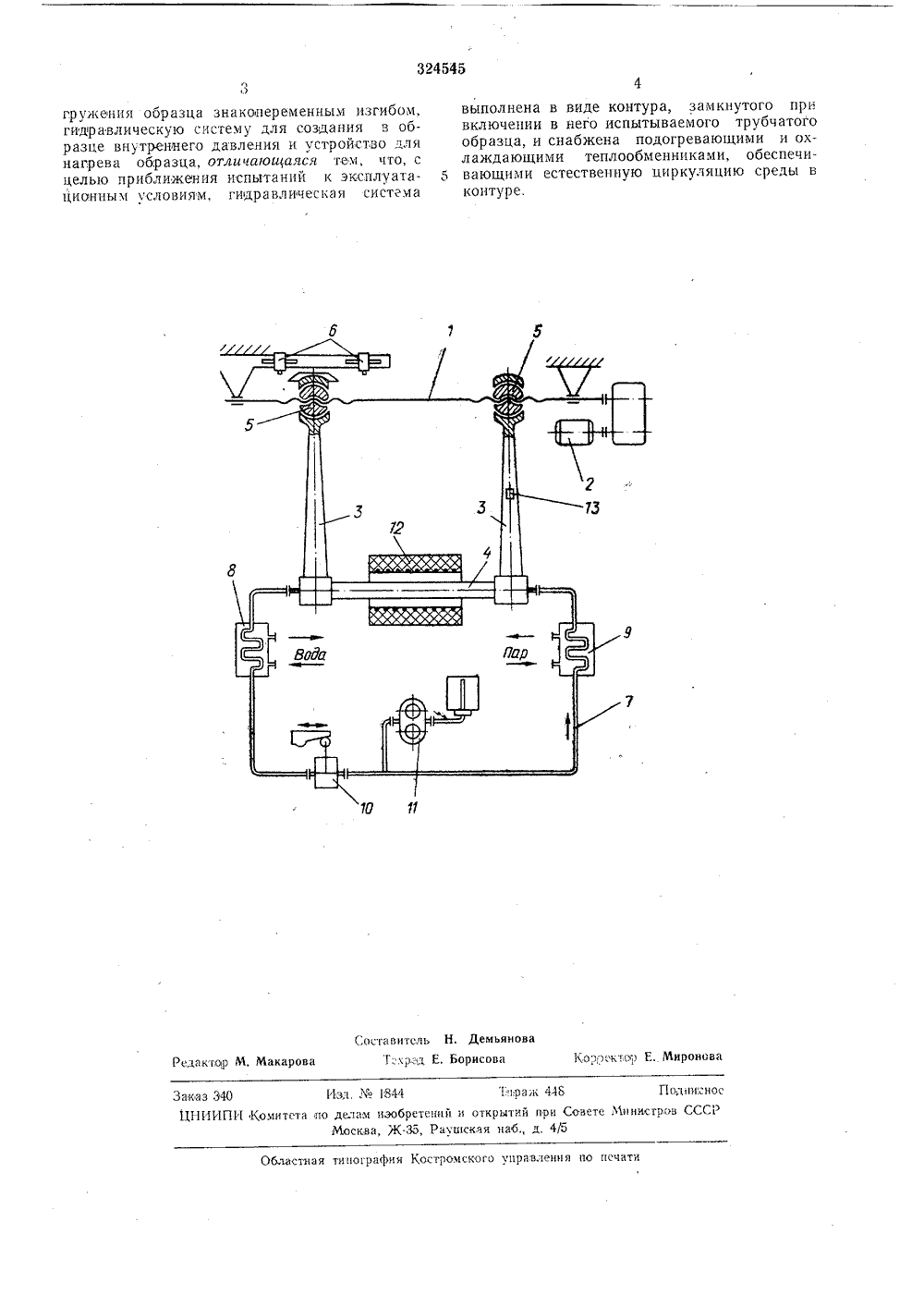

ассс, 11 АТЕ;тп .е:ИЗОБРЕТЕН Ия Сова Советскик Сециалистическил РеспуоликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства-Заявлено 16,71.1968 ( 1263746/25-28)о присоединением заявки-Приоритет -Опубликовано 23.Х 1.191. Бюллетень2 за 197Дата опубликования описания 13.111.1972 М.Кл. 6 01 п 3/32 Комитет по деламобретений и откратий и Совете Министре СССРУДК 620,178.322.3 (088.8) Автор ыизобретения В Ратнер, В, А. Приселков, Е. И. Бялик и М. М. Кулаков Всесоюзный ордена Трудового Красного Знамени теплотехнический научно-исследовательский институт им. ф. Э. ДзержинскогоЗаявитель УСТАНОВКА ДЛЯ ИСПЫТАНИЯ ТРУБЧАТЫХ ОБРАЗЦО НА УСТАЛОСТЬПредмет изобретени Изобретение относится к области исследования прочностных свойств металлов.Известны установки для испытания трубчатых образцов на усталость, содержащие устройство нагружения образца знакопеременным изгибом, гидравлическую систему для создания в образце внутреннего давления и устройство для нагрева образца.Недостатком таких установок является невозможность испытания образцов при естественной циркуляции среды и пульсации давления по заданному закону.Предлагаемая установка отличаетея от известных тем, что гидравлическая система выполнена в виде контура, замкнутого при включении в него испытываемого трубчатого образца, и снабжена подогревающими и охлаждающими теплообменниками, обеспечивающими естественную циркуляцию среды в контуре,Такое выполнение прибЛижает испытания к эксплуатационньвм условиям.На чертеже показана предлагаемая установка.Установка содержит устройство нагружения образца знакопеременным изгибом, включающее винт 1 с правой и левой резьбой, присоединенный к реверсивному электроприводу 2, рычаги 3, одни концы которых жестко крепятся к концам образца 4, а другие - с помощью сферических гаек б к винту, и концевые выключателн 6 для задания величины перемещения сферических гаек по винту, гидравлическую систему, выполненную в виде замкнутого контура 7, в котором установлены нагре вающий 8 и охлаждающий 9 теплообменникии пульсатор 10; нагнетатель 11 пачдерживающий давление среды в контуре; устройство для нагрева образца 12 и датчики 13 для регистрации изменения напряжения.О Работает установка следующим образом.При вращении винта, имеющего правую илевую резьбы, концы рычагов получают движение в противоположных направлениях, нагружая при этом образец изгибом. Положени ем концевых выключателей задается величинаи симметрия нли асимметрия напряжений в образце.Нагнетатель поддерживает номинальное давление в замкнутом контуре. С,помощью нагре зающего н охлаждающего теплообменниковсоздается естественная циркуляция среды в контуре для создания различных отклонений давления среды от номинального. Определенный закон колебания давления в зам 1 кнутом 25 контуре создают с помощью пульсатора. Установка для испытания трубчатых образов на усталость, содержащая устройство на324545 Составитель Н, ДемьяноРелакпор М, Макарова екрегт Е. Борисова Корпектер Е. Миронова Заказ 340 Изл844 евраж 44 БЦИИПИ Комитета по делам изобретений и открытий приМосква, Ж, Раупгская иаб., д. 4/5 олиисное в СССР вате Минист Областная типография Костромского управления по печати гружения образца знакопеременным изгибом, гидравлическую систему для создания в образце внутреннего давления и устройство для нагрева образца, отличающаяся тем, что, с целью приближения испытаний к эксплуатационным условиям, гидравлическая система выполнена в виде контура, замкнутого при включении в него испытываемого трубчатого образца, и снабжена подогревающими и охлаждающими теплообменниками, обеспечи вающими естественную циркуляцию среды вконтуре.
СмотретьЗаявка
1263746
А. Ратнер, В. А. Приселков, Е. И. лик, М. М. Кулаков, Всесоюзный ордена Трудового Красного Знамени теплотехнический научно исследовательский институт Ф. Э. Дзержинского
МПК / Метки
МПК: G01N 3/32
Метки: испытания, образцов, трубчатых
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-324545-ustanovka-dlya-ispytaniya-trubchatykh-obrazcov.html" target="_blank" rel="follow" title="База патентов СССР">Установка для испытания трубчатых образцов</a>
