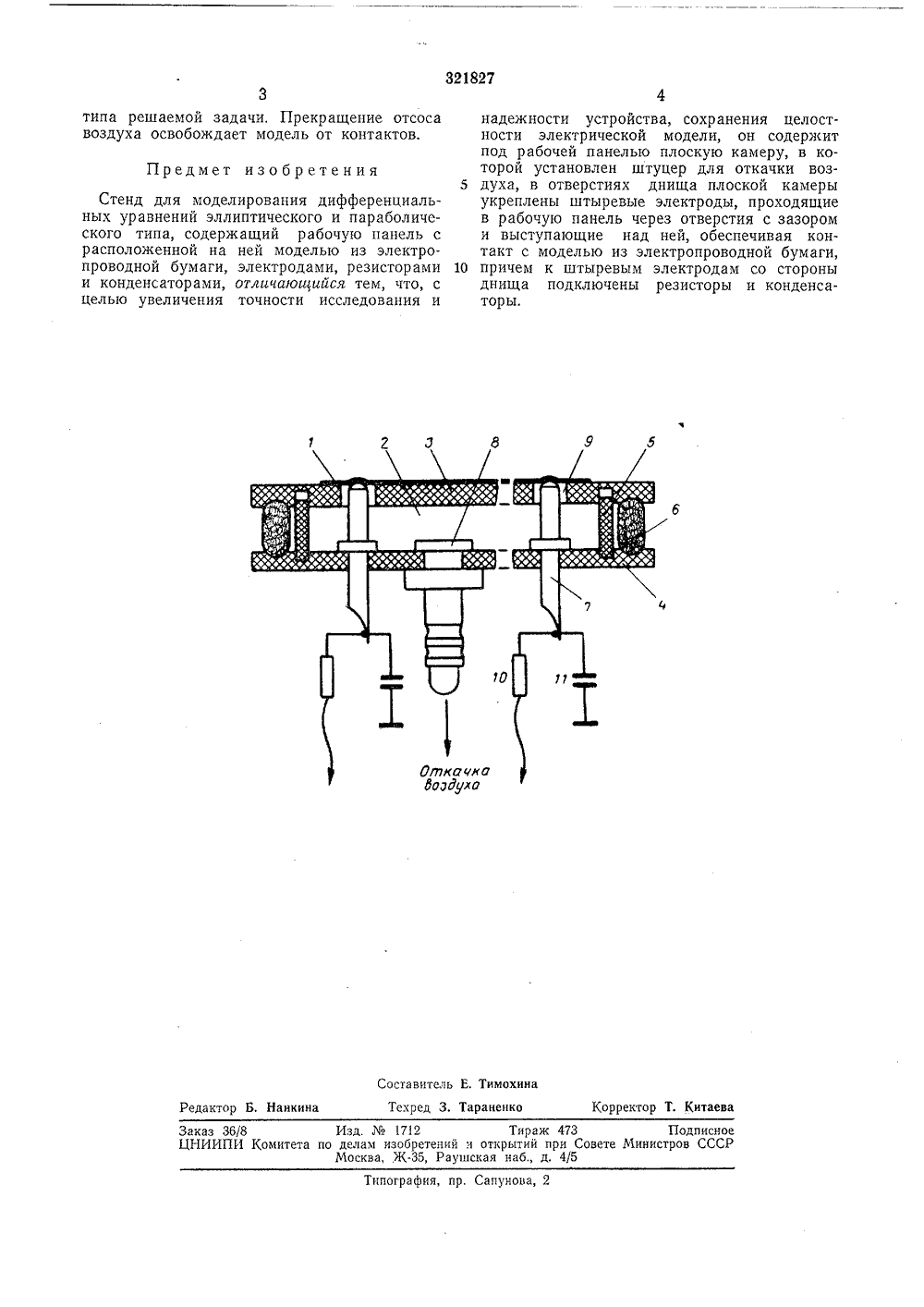

Стенд для моделирования дифференциальныхуравнений

Номер патента: 14354

Опубликовано: 31.03.1930

Автор: Филиппов

МПК: E02D 23/10

Метки: воздуха, входном, выходном, кессона, освежения, рабочих, устройстве, шлюзовании, шлюзовом

...впускными кранами 1; 1 внутри камер и контрольными кранами 1, с снаружи. Дпя выпуска испорченного воздуха в верхних частях шлюзных камер предусмотрены выпускные краны Ь и Ы внутри камер и контрольные п и Нснаружи.При входном шлюзовании свежий воздух впускается в количестве большем, чем обычно, но одновременно с этимоткрываются и выпускные краны, выпускающие испорченный воздух с таким расчетом, чтобы повышение давлениясовершалось с постепенностью и в срок, требуемый нормами. При выходном шлюзовании регулирование выпуска и при-тока воздуха производится аналогичнымобразом, с тем, чтобы понижение давления, получающееся в результате выпуска и впуска воздуха, было бы в соответствии с нормами.1/ П р едмет и атента.1. Способ освежения...

Номер патента: 1178928

Опубликовано: 15.09.1985

Авторы: Аршеневский, Натариус

МПК: F03B 11/00

Метки: воздуха, гидромашины, камеру, подвода, рабочую

...2 - разрез А-А нафиг. 1; на фиг. 3 - узел 1 на фиг, 2Устройство содержит закрепленныена полом валу 1 гидромашины радиальные Г-образные патрубки 2, сообщенные с полостью вала 1 и имеющиевходные отверстия 3, ориентированные в сторону вращения вала 1 в турбинном режиме работы гидромашины,Патрубки 2 снабжены дополнительнымиотверстиями 4, одинаково ориентированными с входными отверстиями 3, итрубками 4, установленными с возможностью осевого перемещения внутрипатрубков 2 и имеющими перфорациюб, совпадающую с дополнительнымиотверстиями 4 патрубков 2 при разгоне гидромашины.Устройство работает следующимобразом.При номинальной частоте вращенияв турбинном режиме работы гидромашины воздух за счет скоростного напора поступает из атмосферы в...

Номер патента: 1712039

Опубликовано: 15.02.1992

Авторы: Божко, Рашевский, Репетило, Щербанюк

МПК: B21D 43/00, B30B 15/30

Метки: воздуха, машин, органы, подачи, рабочие, сжатого, технологических

...плиту для размещения заготовок,установленную в рабочей зоне технологической машины, по меньшей мере один пневмоклапан, выполненный в виде полога40 корпуса, поршень, подвижно установленный вкорпусе и разделяющий его полость на подпоршневую и надпоршневую полости, пружину,расположенную в подпоршневой полости,напорный трубопровод для подвода сжато.45 го воздуха из пневмосети в пневмоклапан иотводной трубопровод для подвода сжатогсвоздуха из пневмоклапана в рабочий орган.снабжено пневматическим редуктором, еплите выполнено сквозное отверстие, сое50 диненное с надпоршневой полостью днев.моклапана, а в поршне выполненспропускное отверстие, связывающее на.порный трубопровод с отводным трубопроводом,55 Расширение технологических возможностей...

Номер патента: 116561

Опубликовано: 01.01.1958

Авторы: Евграфов, Еремеев, Иосилевский, Малько

МПК: E01D 19/00, E01D 21/00

Метки: арматурных, изготовляющих, натяжения, портально-поворотное, пролетные, пучков, стендах, строения

...свободно перемещаться в пазу, устроенном в опорной балке 18. Подлежащие натяжению рабочие пучки верхнего пояса концевыми петлями посредством пальцев 22 прикрепляютсяи листу 21. Натяжение пучков происходит при перемещении упорнойтраверсы 20, При этом листы 21, втягиваясь в паз опорной балки 18, натягивают арматурные пучки, Реакция натяжения через домкраты, опорную балку и раму 3 передается в упор на концы стержней 12 рамы 2.Описанное устройство предназначено для изготовления преднапряженных пролетных строений мостов с отогнутыми в стенку и верхнимиарматурными пучками на существующих стендах, законструированныхдля нагяже ия только прямолинейных арматурных пучков в уровне нижнего пояса.Процесс изготовления предварительно напряженных...

Номер патента: 311318

Опубликовано: 01.01.1971

Авторы: Калининское, Патев

МПК: H01M 2/10, H01M 2/20, H01M 6/00, H01M 6/50

Метки: автоматическое, гальванического, клеммной, панели, сборки, элемента

...25 (см, фиг. 1) рычагами Зб соединен с прижимами 37, установленными подвижно в направляющих 7 конвейера б(см. фиг. 5),Направляющие служат для перемещения спутников и одновременно на каждой позиции совместно оо спутником образуют неподвижный пуансон, конструкция которого обеспечивает выполнение технологической операции, производимой на данной, позиции.На первой позиции (см. фиг. 2) верхние кромки направляющих имеют скосы, которые со скосами на опутнике образуют воронку для захода контактов 15 в соответствующие пазы- спутника, На второй позиции (см, фиг. 3) верхние кромки направляющих, обращенные к спутнику, выполнены под прямым углом для отгиба контактов 15 выступом 27, а,нижние кромки 38 подпружинены и выполняют роль прижима...
