Номер патента: 318051
Текст

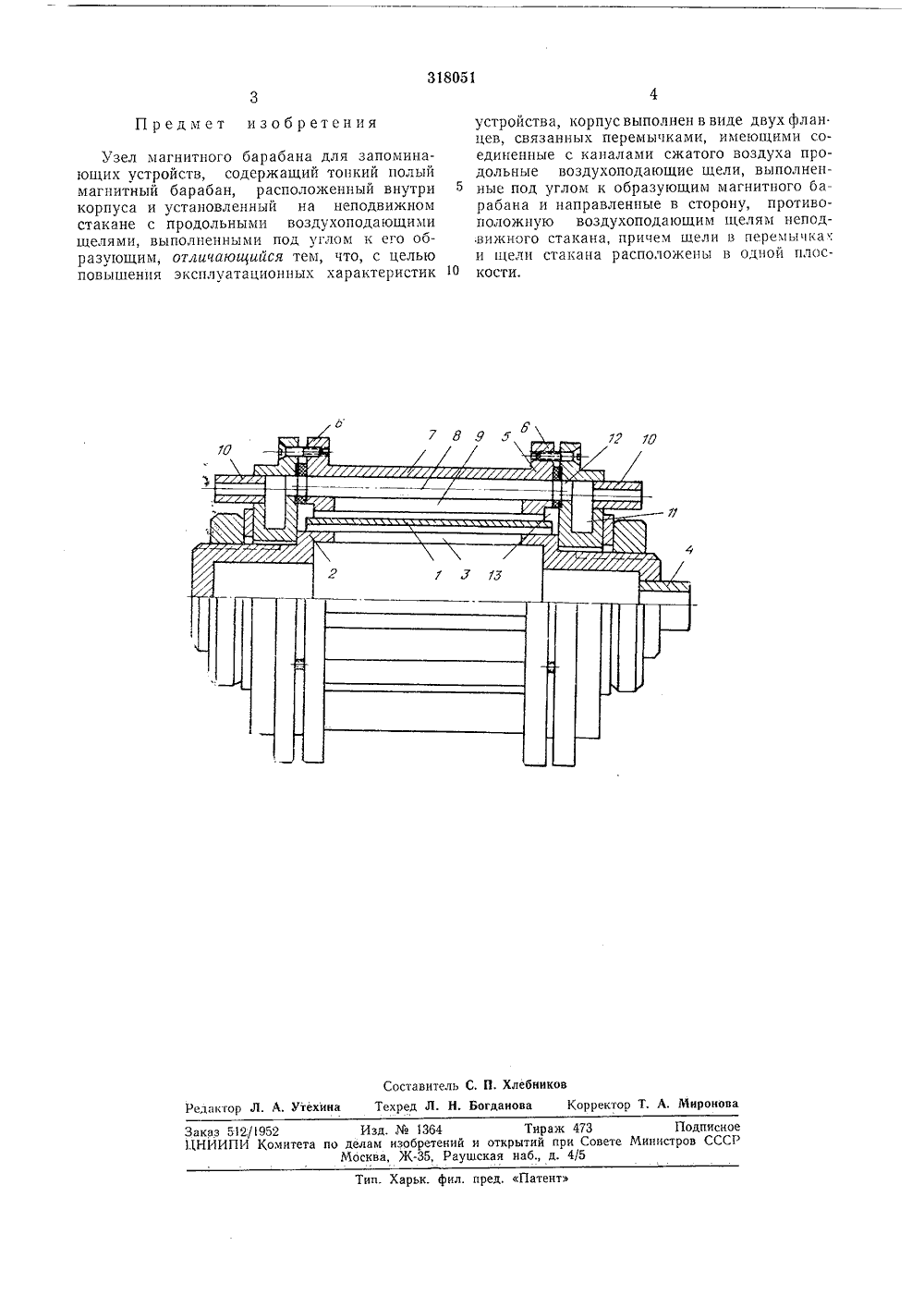

ОПИСАНИЕ 380 ИИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства- Заявлено 09 111,1970 ( 1415858/18-24) МПК 6 11 Ь 5,О присоединением заявки-Комитет по дела иоритет -обретении и от ри Совете Мин крыти Опубликовано 19,Х,1971. Бюлле Дата опубликования описания 27 ДК 681 327(681 327) ь31 Авторь зобре Б.-Ю. Б, Яичюкас, Л. М, Рагульск и Ю, А. МешкиЮ. Гецевичюс Заявитель Л МАГНИТНОГО БАРАБАНА ДЛЯ ЗАПОАУСТРОЙСТВ тносится 2- неподвижныищие продольные Изобретение о к вычислительной технике,Известные узлы магнитных барабанов для запоминающих устройств, содержащие тонкий полый магнитный барабан, расположенный внутри корпуса и установлепньш на неподвижном стакане с продольными воздухоподающими щелями, выполненными под углом к его образующим, не обеспечивают достаточно высоких эксплуатационных характеристик из-за неравномерности скорости вращения барабана и его деформации воздушными струями.Предложенное устройство отличается тем, что его корпус выполнен в виде двух фланцев, связанных перемычками, имеющими объединенные с каналами сжатого воздуха продольные воздухоподающие щели, выполненные под углом к образующим магнитного барабана и направленные в сторону, противоположную приводным воздухоподающим щелям, причем щели в перемычках расположены в одной плоскости с щелями неподвижного стакана.Это позволяет повысить эксплуатационные характеристики устройства.Магнитный барабан в продольном и поперечном разрезе показан на чертеже, где обозначено:1 - магнитный барабан, 2стакан, 3 - воздухоподаю щели, 4 - питающий наконечник, б - кор-пус, состоящий из фланцев б, соединенных перемычками 7 с каналами 8 и продольными, воздухоподающими щелями 9, 10 - воздухоб питающие наконечники фланцев, 11 - кольцевые резервуары, 12 - воздухоподводящие , отверстия, 13 - разделительные зазоры меж-ду барабаном и фланцами.Устройство работает следующивт образом. , О Поступающий по воздухопитающему наконечнику 10 сжатый воздух заполняет внутреннюю полость неподвижного стакана 2 и, вытекая через воздухоподаощие продольныещели 3, ударяется о внутреннюю поверхность 5 барабана и заставляет его вращаться по часовой стрелке на аэростатическом подшипнике, Выходящий сжатый воздух повышает давление в зазорах 13 и стабилизирует барабан 1 в осевом направлении. Одновременно сжа-О тый воздух, поступающий под тем же давленп-ем по наконечникам 10, кольцевым резервуа- , рам 11, воздухоподводящим отверстиям 12 и каналам 8, вытекает через щели 9 и, ударяясь о внешнюю поверхность барабана, создает 5 вращающий момент, направленный противчасовой стрелки.Величину этого момента можно регулировать давлением сжатого воздуха, поступающего по наконечникам 10, или изменением ЗО сечения щелей 9.318051 Предмет изобретения Составитель С. П. Хлебников Редактор Л. А. Утехина Техред Л. Н. Богданова Корректор Т. А. МироноваЗаказ 512/1952 Изд. Ив 1364 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская набд. 4/5 Тип. Харьк. фил. пред, Патент Узел магнитного барабана для запоминающих устройств, содержащий тонкий полый магнитный барабан, расположенный внутри корпуса и установленный на неподвижном стакане с продольными воздухоподающими щелями, выполненными под углом к его образующим, отличающийся тем, что, с целью повышения эксплуатационных характеристик устройства, корпус выполнен в виде двух флан. цев, связанных перемычками, имеющими соединенные с каналами сжатого воздуха продольные воздухоподающие щели, выполненные под углом к образующим магнитного барабана и направленные в сторону, противоположную воздухоподающим щелям неподвижного стакана, причем щели в перемычках и щели стакана расположены в одной плоскости.
СмотретьЗаявка
1415858
МПК / Метки
МПК: G11B 5/74
Метки: гецевичюсию, мешкис, рагульскис, янчюкас
Опубликовано: 01.01.1971
Код ссылки
