Хонинговальная головкаi йсесоюзг-чя 11л 1; u; h: ; r -; ьис; .: 1: -: о7 ii-
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 317492
Авторы: Зимон, Кузнецов, Маркин, Полетаев, Пустовой, Стерлитамакский, Стрельченко, Фрагин, Шапиро
Текст

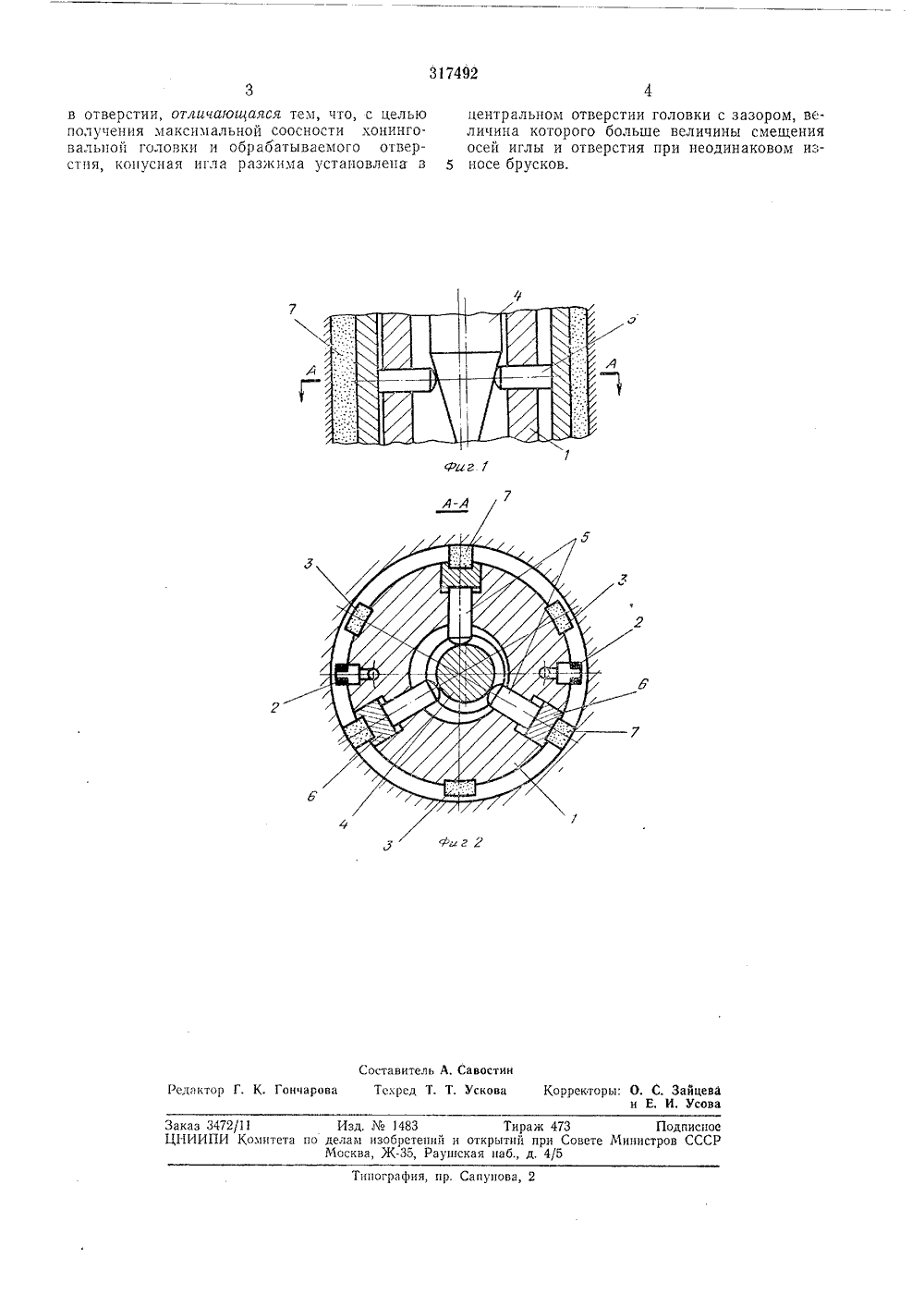

Оввз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 14,1 Х,1968 ( 1269799/25-8)с присоединением заявкиПриоритет МПК В 24 Ь 33/00 Комитет по делам изобретений и открыти при Совете Министров СССРОпуоликовано 19.Х.1 Дата опубликования 1. БюллетеньУДК 621.923,5.02 (088,8) и с а н и я 20,Х 11, 1971 Авторыизобретения С, А, Зимон, М, И, Кузнецов, А, П, Маркин, Н, Я. Полетаев Г. Пустовой, К. К. Стрельченко, И. Е. Фрагин и Е. М, Шап Стерлитамакский станкостроительный завод им, Ленинавитель НИНГОВА ГОЛОВКА облаетИ стаНКО. спользовано лри ьных головок. головки с конус- и бесконтактным ктивного контрориферии корпуса щими планками,тверстии,Изобретение относится кстроения и может быть иконструировании хонинговалИзвестны хонинговальныеной иглой разжима брусковпневматическим калибромля, армированные по петвердосплавными направляюцентрирующими калибр в о едмет изобретени с конуснои игло атичеоким кали- армированная о лавными напрарующими кали р ловка пиесов роля, вердо центр Хонинговальная го разжима брусков и ром активного кон периферии корпуса О ляющими планками, Недостаток этаких головок заключается в смещении корпуса головки,при неравномерном износе брусков до упора направляющих планокв поверхность обрабатываемого отверстия. В результате усилие разжима начинает передаваться на изделие частично через бруски, а частично через планки, режущая поверхность брусков уменьшается, твердо- сплавные планки раскатывают шероховатость поверхности, ухудшая эффект самозатачивания брусков. Производительность процесса сниж а ется.Предлагаемая хонинговальная головка отличается от известных тем, что, с целью получения максимальной соосности хонголовки и обрабатываемого отверстия, конусная игла разжима установлена в центральном отверстии головки с зазором, величина, которого больше величины смещения осей иглы и отверстия при неодинаковом износе брусков,На фиг. 1 показана конструктивная схемописываемой головки, продольный разрез; и фиг. 2 - сечение по А - А на фиг. 1.Корпус 1 описываемой головки снабже5 соплами 2 бесконтактного ,пневматическогкалибра и твердосплавными направляющимпланками 3. В центральном отверстии корпса размещена,конусная игла разжима 4, радиальных отверстиях - штыри 5, контакт- О рующие внутренними концами с коническоповерхностью иглы и,передающие давление разжима через планки 6 абразивным брукам 7.Игла разжима 4 установлена в централ пом отверстии корпуса 1 с зазором, величинкоторого больше величины смещения иглпри максимальной неравномерности срабатьвания брусков 7. В результате этого искл чается давление направляющих планок 3 н О стенки обрабатываемого отверстия при нравномерном срабатывании абразивных бруков 7.аказ 3472/1 Изд.1483 Тираж 473ЦНИИПИ Комитета по делам изобретений и открытий при Совете ЫиМосква, Ж, Раушская паб., д. 4/5 Подписпо ров СССР Типография, пр. Сапунов в отверстии, отличающаяся тем, что, с целью получения максимальной соосности конинговальной головки и обраоатываемого отверстия, конусная игла разжима установлена з центральном отверстии головки с зазором, величина которого больше величины смещения осей иглы и отверстия при неодинаковом из носе брусков,
СмотретьЗаявка
1269799
С. А. Зимон, М. И. Кузнецов, А. П. Маркин, Н. Я. Полетаев, С. Г. Пустовой, К. К. Стрельченко, И. Е. Фрагин, Е. М. Шапиро, Стерлитамакский станкостроительный завод Ленина
МПК / Метки
МПК: B24B 33/08
Метки: головкаi, и.с, йсесоюзг-чя, хонинговальная
Опубликовано: 01.01.1971
