Ю. м. казачков, п. ф. визнер и в. и. горшков

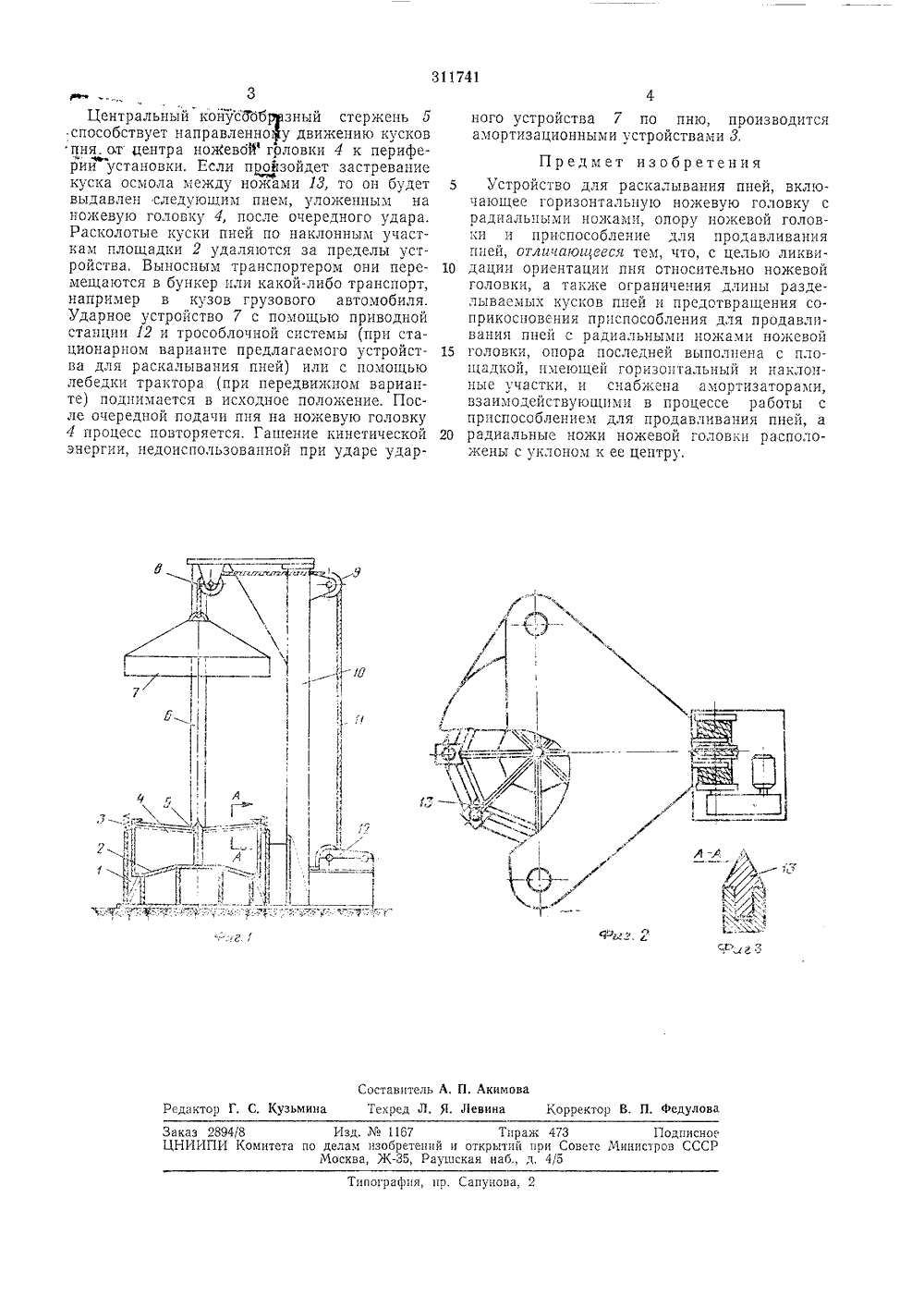

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ЗИ 741 Соаа СоветскихСоциалистических публик ависимое от авт. свидетельства11,1969 ( 1358067/29-33) МПК В 264 5/00 А 471 49/ОЗаявл иоритет Кок".итет по делам аобретений и сткрыти при Совета Министров СССРОпубликовано 19 Л 111,1971. Бюллетень2Дата опубликования описания 19,Х,1971 4,0.363,7 88.8) Авторыизобретения В ф ер аявцтель ТРОЙСТВО ДЛЯ РАСКАЛЫВА НЕ 2 гориз что ц ральнПо устро котор троса ноже легко присоединением заявкиА. Браженко, Г. И. Зудина,П. ф, Визн бирский научно-исследователИзобретение относится преимущественно к осмолозаготовительной промышленности. Оно может быть использовано в технологической линии цеха по разделке пневого осмола, являясь ее основным агрегатом.Известные устройства для раскалывания пней включают горизонтальную ноРкевую головку с радиальньпп 1 ножами, опору ножевой головки и приспособление для продавливания пней. 1Цель изобретения - ликвидировать ориентацию пня относительно нокевой головки, а также ограничить длину разделываемых кусков и пней и предотвратить соприкосновение приспособления для продавливания пней с 1 радиальными ножами ножевой головки.Достигается это тем, что опора ножевой головки выполпеца с площадкой, имс ощей горизонтальный и наклонные участки, и снабжена амортизаторами, взаимодействующими в 2 процессе работы с приспособлением для продавливапия пней, а радиальные ножи ножевой головки расположены с уклоном к ее центру.На фцг. 1 схематически изображено описываемое устройство, вид сбоку; па фиг. 2 - 2 то же, вид в плане с частичным вырывом; на фиг. 3 - сечение по А - А на фиг. 1.К опорам 1 крепится площадка 2 с горизонтальным и наклонными участками, амортизационные устройства 3 и секторы ножевой 3 Нечипоренко, Ю. М. Казачков,. И, Горшковинститут лесной промышленности онтальной головки 4, выполненные так, меют небольшоц уклон в сторону центого конусообразного стержня 5.направляющим 6 перемещается ударное йство 7, связанное через блоки 8 и 9, ые закреплены на мачте 10, посредством 11 с приводной станцией 12. В секторы вой горизонтальной головки вставляют съемные радиальные ножи 13. Устройство для раскалывания пней работает следующим образом, Пень (пневой осмол) подается на ножи 13 ножевой головки 4. Прц этом оц стремится занять положение в центре ножевой головки. Затем выключают тормозное устройство приводной станции 12 ц, тем самым, освобождают ударное устройство 7 от удерживающей силы, обеспечивая последнему свободное падение под действием силы тяжести. Достигнув пня, уложенного на ножевую головку, ударное устройство, обладая запасом кинетической энергии, ударяет по пню, который раскалывается ножами 13 па куски. Длинные кмски пня при контакте с горизонтальным участком площадки 2 оказьваются сжатыми с двух сторон - со стороны молота и горизонтальны.а участком площадки, в результате чего онц сламываются. Последнее обеспечивает ограничение длины кусков осмола.Изд.1167 Тираж 473 Подпиета по делам изобретений и открытий при Совете Министров С Москва, Ж, Раушская наб., д. 4/5 Заказ 2894/8 ЦНИИПИ Ко Сапунова, 2 Типограф 3Центральный койусбббррзный стержень 5 способствует направленнофу движеник) кусков пня, от центра нойевой головки 4 к периферийустановки. Если п)зойзойдет застревание куска осмола между ножами 13, то он будет выдавлен следующим пнем, уложенным на ножеву 1 о головку 4, после очередного удара. Расколотые куски пней по наклонным участкам площадки 2 удаляются за пределы устройства, Выносным транспортером они перемещаются в бункер или какой-либо транспорт, например в кузов грузового автомобиля. Ударное устройство 7 с помощью приводной станции 12 и трособлочной системы (при стационарном варианте предлагаемого устройства для раскалывания пней) или с помощью лебедки трактора (при передвижном варианте) поднимается в исходное положение. После очередной подачи пня на ножевую головку 4 процесс повторяется. Гашение кинетической энергии, недоиспользованной при ударе ударного устройства 7 по пню, производитсяамортизационными устройствами 3,Предмет изобретения5 Устройство для раскалывания пней, включающее горизонтальную ножевую головку с радиальными ножами, опору ножевой головки и приспособление для продавливания пней, отлачаюи 1 ееся тем, что, с целью ликви дации ориентации пня относительно ножевойголовки, а также ограничения длины разделываемых кусков пней и предотвращения соприкосновения приспособления для продавливания пней с радиальными ножами ножевой 15 головки, опора последней выполнена с площадкой, имеющей горизонтальный и наклонные участки, и снабжена амортизаторами, взаимодействующими в процессе работы с приспособлением для продавливания пней, а 20 радиальные ножи ножевой головки расположены с уклоном к ее центру.
