Система для ввода коррекции на изменение размера инструмента

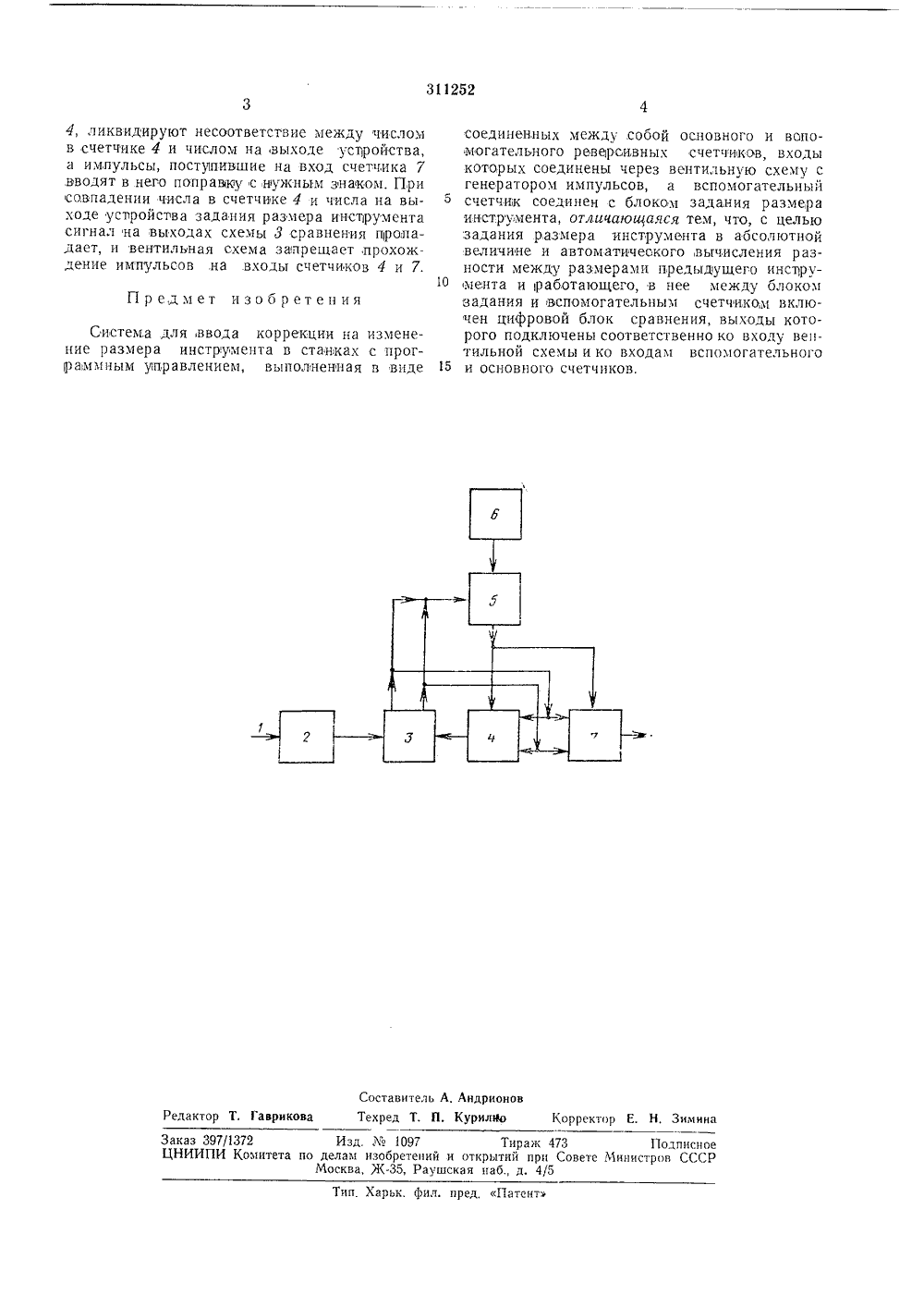

ЗИ 252 О П И С АН И ЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВКДЕТЕПЬСТВУ Союз Советских Ссциавкстикеских РессубкииЗависимое от авт. свидетельства М -явлено 28 Х,1970 МПК С 05 Ь 19,0 1442986/2 явки Ъ с присоединением Комитет во девам зобретеиик и открытийриоритет -публиковано 09 Совете Министров СССР 11.1971. Бюллете о 24ДК 621.9.06-503,оДата опубликования описания 2 Л 1.197 Авторы изобретсни. И. Алк аявите Я ВВОДА КОРРЕКЦИИ РАЗМЕРА ИНСТРУМЕН МЕНЕНИЕ СИСТЕМ ко Известна система для ввода коррекции на изменение размера инструмента в станках с программным управлением, выполненная в виде соединенных между собой основчого и вспомогательного реверсивных счетчиков, входы которых соединены через вентильную схему с генератором импульсов, а,вспомогательный счетчик соединен с блоком задания размера инструмента, Однако она характеризуется тем, что в многоинструментальных станках с программным управлением и автоматичесй сменой инструмента она не позволяет задавать размеры инструментов в абсолютных значениях, а требует задания разности в размерах предыдущего инструмента и работающего инструмента.Предлагаемая система отличается тем, что в нее между блоком задания и вспомогательным реверсивным счетчиком включен цифровой блок сравнения, выходы которого подключены соответственно ко входу вентильной схемы и ко входам вспомогательного и основного счетчиков. Это позволяет задавать размеры инструментов в абсолцотных значениях,На чертеже изображена предложенная система.Система содержит сигнал 1 программы, устройство 2 задания размера, инструмента, цифровую схему 3 оравнения, вспомогательный реверсивный счетчик 4, вентцльчую схему 5, генератор б имлульсов и основноц рсверсивный счетчик 7 для измерения величины пер вмещения.Прц поступлении сигнала программы ца вход устройства задания размера инструмента на выходе появляется сигнал, соответствующий,размеру вновь установленного нструмента, который поступает на один цз входов цтвфровой схемы 3 сравнения, а на другой вход схемы 3 сравнения подается сигнал со вспомогательного счетчика 4, в котором в этот момент содержится информация о размере предыдущего инструмента. Если число в счетчике 4 больше числа на выходе устройства, то на одном из выходов схемы 3 сравнения формируется сигнал больше, а если число в счетчике 4 меньше числа на выход успройства, то на другом выходе схемы 3 сравнения формируется сигнал меньше, Вс.- ходы схемы 3 сравнения соединены с уцраьляемым входом вентильной схемы 5. В случае появления на выходах схемы сравнения сигналов больше или меньше включается вентильная схема 5 и импульсы от генератора импульсов пройдут на вход вспомогательного счетчика 4 и на вход основного счетчика 7. Знаковые шипы счетчикав 4 и 7 подключены,к выходам схемы 3 сравнения так, что,импульсы, поступившие на вход счетчик.т311252 Предмет изобретения Составитель А, АядриояовТехред Т. П. Курилйо Корректор Е. Н. Зимина Редактор Т. Гаврикова Заказ 397/1372 Изд.097 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Тип. Харьк. фил. пред, Патент 4, ликвидируют несоответствие между числом в счетчике 4 и числом на выходе устройства, а импульсы, поступившие на вход счетчика 7 вводят в него поправку с нужным значком, При совпадении числа в счетчике 4 и числа на выходе успройства задания размера инструмента сигнал на выходах схемы 3 сравнения проладает, и вентильная схема запрещает прохождение импульсов на входы счетчиков 4 и 7. Система для,ввода коррекции на изменение размера инструмента в станках с программным управлением, выполненная в виде соединенных между собой основного и вспомогательного реверсивных счетчиков, входы которых соединены через вентильную схему с генератором импульсов, а вспомогательный счетчик соединен с блоком задания размера инструмента, отличающаяся тем, что, с целью задания размера инструмента в абсолютной величине и автоматичеокого вычисления разности между размерами предыдугцего инстру- О мента и работающего, в нее между блокомвадания и вспомогательным счетчиком включен цифровой блок сравнения, выходы которого подключены соответственно ко входу вептильной схемы и ко входам вспомогательного 15 и основного счетчиков.
