Определения исправляющей способности приемной аппаратуры дискретных

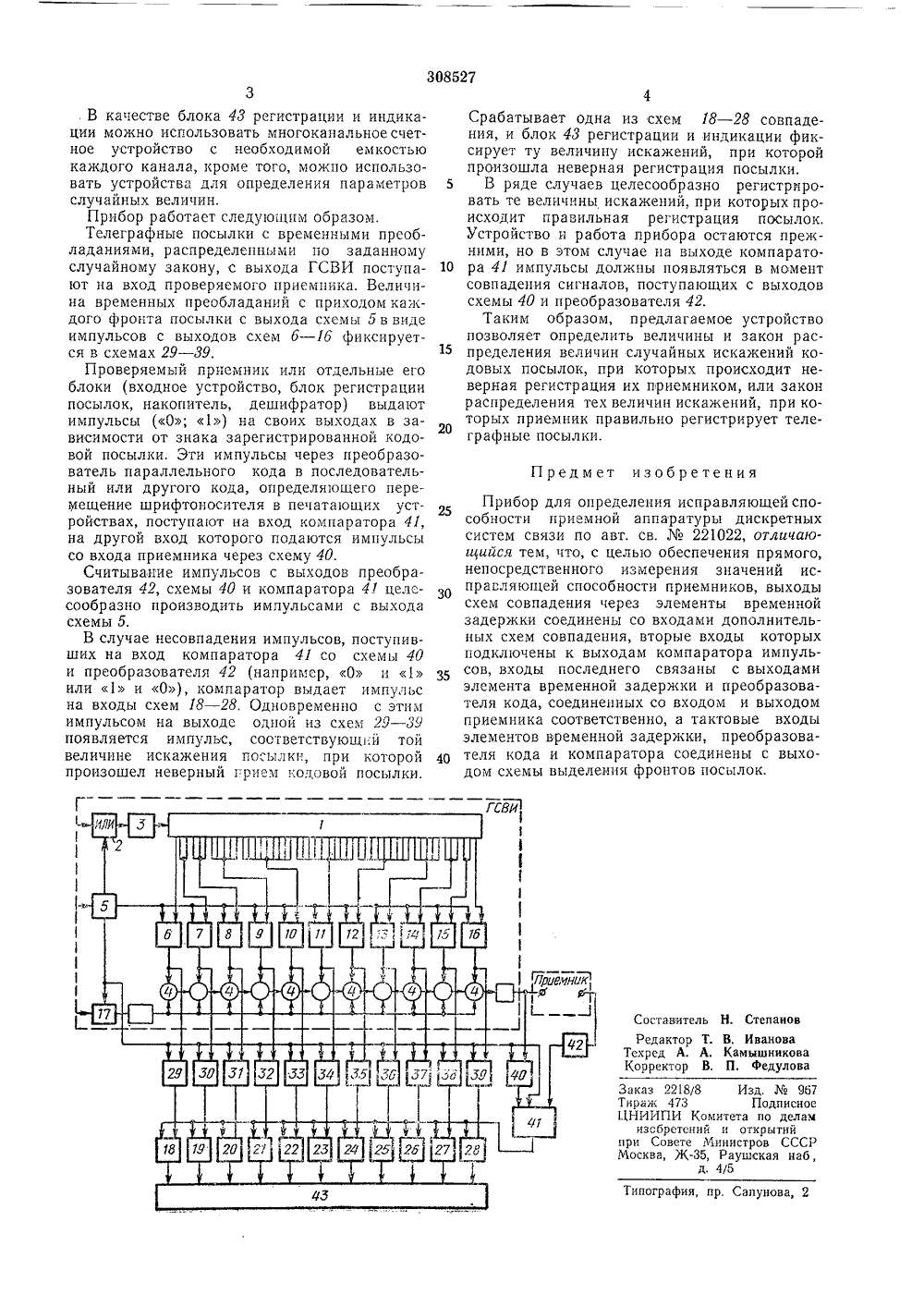

ОПИСАНИЕИЗОБРЕТЕНИЯИ АВТОРСКОМУ СВИДЕТЕЛЬСВУ Сова Советских Социалистических Республик2210 от авт, свцдетельст 61970 ( 140072 Зависим Заязлено ПК Н 04 ЬЗ 6-9 с присоединением заявкиПриоритет Комитет по делам обретений и открытийпубликовацо 01,71.1971. Бюллетсць М 2 при Совете Министре СССРДа публикования описания 2 дХ 111.1 вптиТверд м гт 1 "1 т;".;.1=тС:а 7";фтд" А;,1 й Л"Авторыизобретени С. М, Пискарева, Г арасов и Б ая вите ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ ИСПРАВЛЯЮЩЕЙ СПОСОБНОСТИ ПРИЕМНОЙ АППАРАТУРЫ ДИСКРЕТНЪХ СИСТЕМ СВЯЗИИзобретение относится к технике передаш данных, а именно к телеграфным измерительным приборам и является усовершецствованцем устройства по основному авт, св. М 221022.Цель изобретения - обеспечение прямого непосредственного измерения значений исправляющей способности приемников.Для этого в предлагаемом устройстве выходы схем совпадения через элементы временной задержки соединены со входами дополнительных схем совпадения, вторые входы которых подключены к выходам компаратора импульсов, входы последнего связаны с выходами элемента временной задерхкки и преобразователя кода, соединенных со входом и выходом приемника соответственно, а тактовые входы элементов временной задержки, преобразователя кода и компаратора соединены с Вьходом схемы Выделения фронтов посылок,На чертеже изображена схема предлагаемого прибора для определения исправляющей способности приемников.Устройство содержит распределитель 1 импульсов, замкнутый в кольцо и управляемый от шумового источника импульсов через схему ИЛИ 2 и усилитель 3; регистр 4 сдвига, обеспечивающий задержку фронтов посылок на случайные дискретные отрезки времени, определяемые с помощью распределителя 1; схему 5 выделения фронтов посылок; схемы 6 - 1 б совпадения; схему 17 запрета прохождения тактовых импульсов ца регистр 4 в момент выделения фронта посылок; схемы 18 - 28 совпадения, количество которых равно числу схем совпадения в генераторе случайных величин искажений; схемы 29 - 40 временной задержки цхтпмльсов; компаратор 41сов, поступающих с выхода генератора случайных величин искажений через схему 40, 10 и импульсов, поступающих с выхода приемника в случае необходимости через преобразователь параллельного кода в последовательный, который при несовпадении импульсов выдает сигнал ошибки на входы схем И 18 - 28;15 преобразователь 42 параллельного кода в последовательный; блок 48 регистрации и индикации величины ц числа искажений, при которых произошла ошибочная регистрация посылок приемником.20 Элементы 1 - 17 прибора входят в составизвестного прибора, и в дальнейшем устройство, состоящее из этих элементов, будет называться генератором случайных величин искажений (ГСВИ).25 Схемы 29 - 40 могут быть выполнены в видерегистров сдвига, содержащих необходимое число разрядов ц управляемых импульсами с выхода схемы 5. Этими же цмпульсамц считываются сигналы с выхода преобразовате ля 42.308527 ГсВИ Составитель Н, Степанов Редактор Т. В. ИвановаТехред А. А. КамышннковаКорректор В. П, федулова Изд,967 Подписное та по делам открытий стров СССР ушская наб, Заказ 2218/8Тираж 473ЦНИИПИ Комитизобретений ипри Совете МинМосква, Ж, Рд, 4/5 Типотрафи апунова,. В качестве блока 43 регистрации и индикации можно использовать многоканальное счетное устройство с необходимой емкостью каждого канала, кроме того, можно использовать устройства для определения параметров случайных величин.Прибор работает следующим образом.Телеграфные посылки с временными преобладаниями, распределенными по заданному случайному закону, с выхода ГСВИ поступают на вход проверяемого приемника. Величина временных преобладаний с приходом каждого фронта посылки с выхода схемы 5 в виде импульсов с выходов схем б - 16 фиксируется в схемах 29 - 39.Проверяемый приемник или отдельные его блоки (входное устройство, блок регистрации посылок, накопитель, дешифратор) выдают импульсы (О; 1) на своих выходах в зависимости от знака зарегистрированной кодовой посылки, Эти импульсы через преобразователь параллельного кода в последовательный или другого кода, определяющего перемещение шрифтоносителя в печатающих устройствах, поступают на вход компаратора 41, на другой вход которого подаются импульсы со входа приемника через схему 40.Считывание импульсов с выходов преобразователя 42, схемы 40 и компаратора 41 целесообразно производить импульсами с выхода схемы 5.В случае несовпадения импульсов, поступивших на вход компаратора 41 со схемы 40 и преобразователя 42 (например, О и 1 или 1 и О), компаратор выдает импульс на входы схем 18 - 28. Одновременно с этим импульсом на выходе одной из схем 29 - 39 появляется импульс, соответствующий той величине искажения посылки, при которой произошел неверный грием кодовой посылки. 4Срабатывает одна из схем 18 - 28 совпадения, и блок 43 регистрации и индикации фиксирует ту величину искажений, при которой произошла неверная регистрация посылки.5 В ряде случаев целесообразно регистрировать те величины искажений, при которых происходит правильная регистрация посылок.Устройство н работа прибора остаются прежними, но в этом случае на выходе компарато ра 41 импульсы должны появляться в моментсовпадения сигналов, поступающих с выходов схемы 40 и преобразователя 42,Таким образом, предлагаемое устройствопозволяет определить величины и закон рас пределения величин случайных искажений кодовых посылок, при которых происходит неверная регистрация их приемником, или закон распределения тех величин искажений, при которых приемник правильно регистрирует телеграфные посылки. Предмет изобретения Прибор для определения исправляющей способности приемной аппаратуры дискретных систем связи по авт. св.221022, отличаюиийся тем, что, с целью обеспечения прямого, непосредственного измерения значений исправляющей способности приемников, выходы схем совпадения через элементы временной задержки соединены со входами дополнительных схем совпадения, вторые входы которых подключены к выходам компаратора импульсов, входы последнего связаны с выходами элемента временной задержки и преобразователя кода, соединенных со входом и выходом приемника соответственно, а тактовые входы элементов временной задержки, преобразова О теля кода и компаратора соединены с выходом схемы выделения фронтов посылок,
