Литьевая форма с автоматическим вывинчиванием резьбовых знаковсч-; tjvjtiг -гчн-“•; -; -: ; и; .: -; -. нд; с i-i.: , • i. -л -т”-; f л-gt; amp; gt; amp; t-x. f; спа

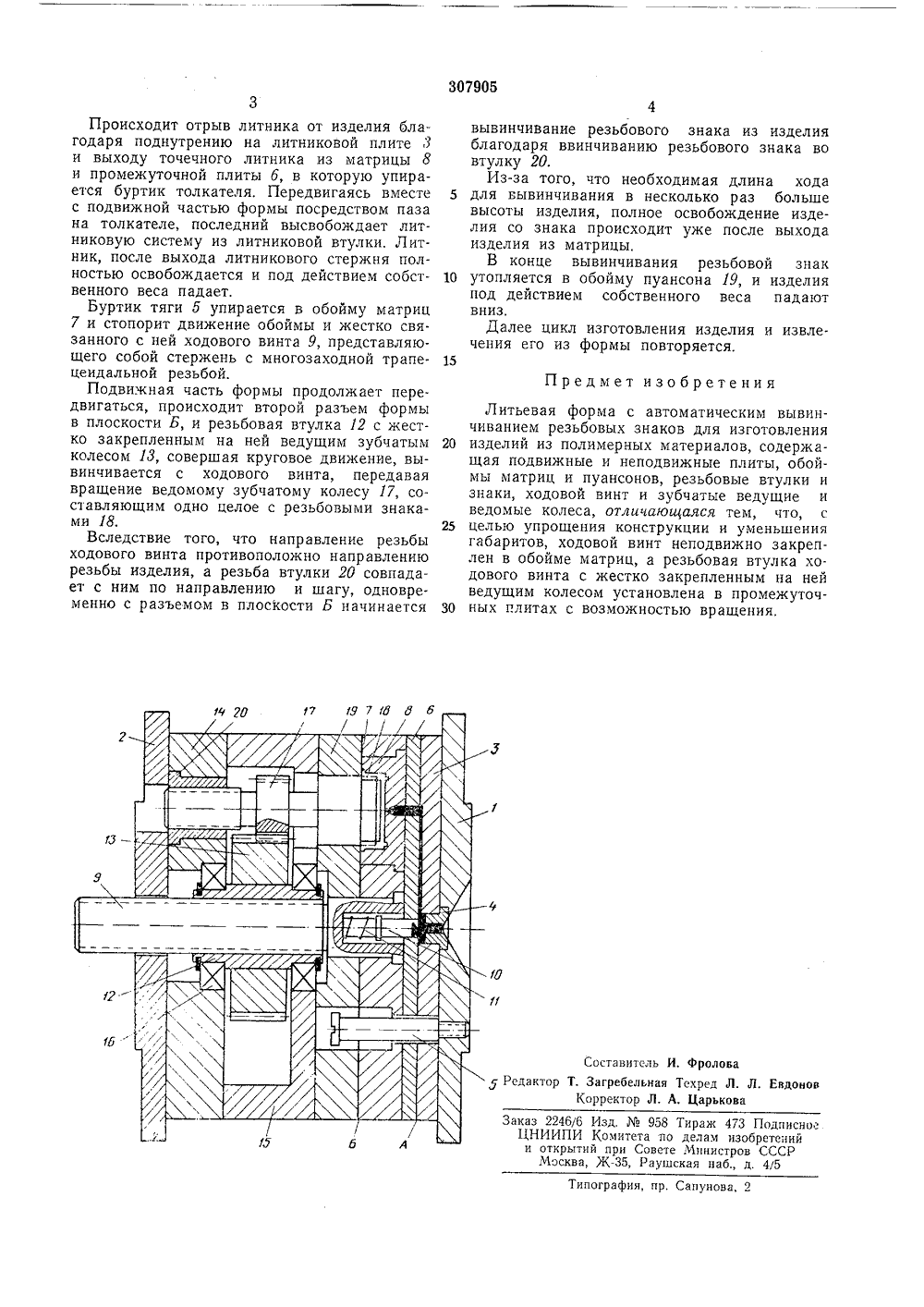

Заявлено 10,Х 11.1969 ( 1384213/23-5)с присоединением заявкиПриоритетОпубликовано 01,711,1971, Бюллетень21Дата опубликования описания 10,1 Х.1971 Комитет по делам изобретений и открытий при Совете Министров СССРУДК 678,057(088.8) Авторыизобретения Б. А. Лагидзе, Г, В, Чоговадзе, Д. Л, Майсурадзе, В. В. Сепертеладзеи К, Ш. Баркалая Заявитель ЛИТЬЕВАЯ ФОРМА С АВТОМАТИЧЕСКИМ ВЫВИНЧИВАНИЕМ РЕЗЬБОВЫХ ЗНАКОВ Изобретение относится к области получения резьбовых изделий из полимерных материалов путем формирования в пресс-формах с автоматическим вывинчиванием резьбовых знаков. 5Известны литьевые формы с автоматическим вывертыванием резьбовых знаков для изготовления изделий из полимерных материалов, содержащие подвижные и неподвижные плиты, обоймы матриц и пуансонов, резьбо вые втулки и знаки, ходовой винт, зубчатые ведущие и ведомые колеса. Однако известные пресс-формы имеют сложную конструкцию и большие габариты.Целью предлагаемого изобретения являет ся усовершенствование известных литьевых форм, для чего ходовой винт неподвижно закреплен в обойме матриц, а резьбовая втулка ходового винта, с жестко закрепленным на ней ведущим колесом установлена в проме жуточных плитах. Такое выполнение формы позволяет упростить ее конструкцию и уменьшить габариты.На чертеже изображена описываемая форма в разрезе, общий вид. 25Литьевая форма содержит неподвижную плиту 1, подвижную плиту 2. К плите 1 крепится литниковая плита 3 с литниковыми каналами, литниковой втулкой 4 и тягой 5. Промежуточная плита б жестко связана с 30 обоймой матриц 7, в которой запрессованы матрицы 8 и ходовой винт 9, на конце которого вмонтирован толкатель литника 10 и пружина 11. На ходовом винте 9 смонтирована резьбовая втулка 12 с укрепленным на ней ведущим зубчатым колесом 18, которая установлена в плитах 14 и 15 на подшипниках 1 б.В зацеплении с ведущим зубчатым колесом находится ведомое зубчатое колесо 17, составляющее одно целое с резьбовыми знаками 18, которые утопляются в обойму пуансона 19 одним концом и другим ввинчиваются во втулку 20, закрепленнуювплите 14,жестко связанной с подвижной плитой 2.После заполнения материалом оформляющих гнезд в сомкнутом положении раскрывают плиты литьевой машины, к которым соответственно крепятся плиты (к неподвижной плите - плита 1, а к подвижной - плита 2).В начале движения подвижной плиты происходит размыкание формы в плоскости А, пружина 11 приводит в действие толкатель литника 10, имеющий продолговатый профиль, длина которого больше диаметра литниковой втулки 4, что позволяет ему, не перекрывая отверстия каналов, одновременно с размыканием прижимать литниковую систему к литниковой плите 3, жестко связанной с неподвижной плитой 1.3 Подписно та по делам изобретений Совете Министров СССР Раушская наб., д. 4/5 ипография, пр. Сапун Происходит отрыв литника от изделия благодаря поднутрению на литниковой плите 8 и выходу точечного литника из матрицы 8 и промежуточной плиты б, в которую упирается буртик толкателя. Передвигаясь вместе с подвижной частью формы посредством паза на толкателе, последний высвобождает литниковую систему из литниковой втулки. Литник, после выхода литникового стержня полностью освобождается и под действием собственного веса падает.Буртик тяги б упирается в обойму матриц 7 и стопорит движение обоймы и жестко связанного с ней ходового винта 9, представляющего собой стержень с многозаходной трапецеидальной резьбой.Подвижная часть формы продолжает передвигаться, происходит второй разъем формы в плоскости Б, и резьбовая втулка 12 с жестко закрепленным на ней ведущим зубчатым колесом 13, совершая круговое движение, вывинчивается с ходового винта, передавая вращение ведомому зубчатому колесу 17, составляющим одно целое с резьбовыми знаками 18.Вследствие того, что направление резьбы ходового винта противоположно направлению резьбы изделия, а резьба втулки 20 совпадает с ним по направлению и шагу, одновременно с разъемом в плоскости Б начинается вывинчивание резьбового знака из изделия благодаря ввинчиванию резьбового знака во втулку 20.Из-за того, что необходимая длина хода 5 для вывинчивания в несколько раз большевысоты изделия, полное освобождение изделия со знака происходит уже после выхода изделия из матрицы,В конце вывинчивания резьбовой знак 10 утопляется в обойму пуансона 19, и изделияпод действием собственного веса падают вниз.Далее цикл изготовления изделия и извлечения его из формы повторяется.15 Предмет изобретения Литьевая форма с автоматическим вывинчиванием резьбовых знаков для изготовления 20 изделий из полимерных материалов, содержащая подвижные и неподвижные плиты, обоймы матриц и пуансонов, резьбовые втулки и знаки, ходовой винт и зубчатые ведущие и ведомые колеса, отличающаяся тем, что, с 25 целью упрощения конструкции и уменьшениягабаритов, ходовой винт неподвижно закреплен в обойме матриц, а резьбовая втулка ходового винта с жестко закрепленным на ней ведущим колесом установлена в промежуточ ных плитах с возможностью вращения,Составитель И, фролова едактор Т. Загребельная Техред Л. Л. Евдо
