Электрододержатель для электропечи
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 304713
Авторы: Алевинский, Курапин, Пилюков, Тезиков, Штоль
Текст

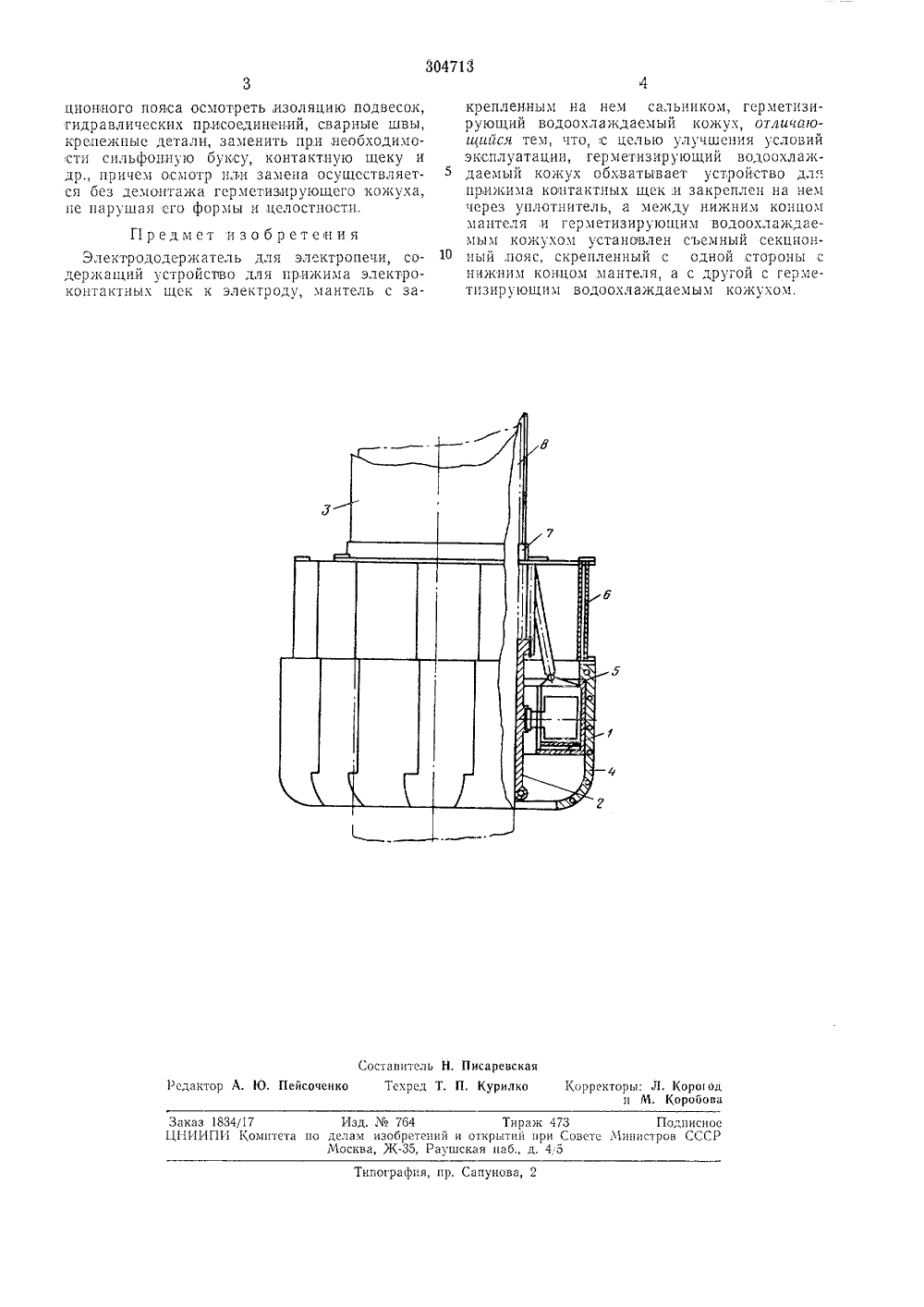

ОПИСАНИЕ 30473ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскик Социалистическик РеспубликЗависимое от авт. свидетельстваМПК Н 0515 7/10 Заявлено 241970 ( 1408210,24-7)с присоединением заявкиПриоритетОпубликовано 25 Х.1971. Бюллетень17Дата опубликования описания 8 Х 11.191 Комитет по делам изобретений и открытий при Совете Министров СССРАвторыизобретения Р. Н. Курапин, Ю. ф. Пилюков, В. П, Малевинский, Ю. Г. Тезикови О. М, Штоль Заявитель ЭЛЕКТРОДОДЕРЖАТЕЛЬ ДЛЯ ЭЛЕКТРОПЕЧИ Изобретение относится к области элсктрометаллургии, а,именно к конструкции электрододержателей для мощных электропечейдля производства карбида кальция,Известен электрододержатель для электропечи, содержащий устройство для преЕкюЕЕэлектроконтактных щек к электроду, мантельс закрепленным ца нем сальником и герметизирующий водоохлаждаемый кок х,Предлагаемый электрододержатель отл;Ечается от известного тем, что герметизирующпйводоохлаждаемый кожух Обхватывает устройС 75 во для,прижима контактных щек и закреплеее на неа через уплотцитель, а ЛЕСкду нижним концом мантеля и герметизирующим водоохлае(даевЕье Кож хом уста;ЕовлсЕецый секционный пояс, скрепленный с однойстороны с нижним концом мантеля, а с друГои с Гермететзир Еощи ы ВодоохлаждеЕем ызкои(ухом. 20Такое выполнение электрододержателя поз;воляет улучшить условия его эксцлуатацп .На чертеже представлен опеисывасмыйэ лектрододержатель.Электрододержатель состоит из устройства 25для прижима электроконтактных щек, включающего, полукольца е,балки) коробчатого сечения накихтного кольца 1 с заключеннымив,него сильфонными буксами и контактныещеки 2. Нажимное кольцо и контактные щеки 30 на специальных тягах через изоляцию подвсшиваются к ппжнезЕу 1(онцу мацтеля А На наЕсимно кольце 5 станОВлен и закрееЕлсн ВО- доохлаждаемый герметцзпрующпй кожух 4, высота которого определяется величиной хода электрода, Кожух изготавливается из высокотеплопроводцого материала, например хЕедц, бронзы, любью известным способом и состоит пз отдельных,секцийскрепленных между собой также любым известным способом. Прп этом наружная поверхцость кожуха выполняеГс 5 Гладкой. Ъ стацОВка кож 1 ха еЕа енажпзтеЕОз 1 КОЛЬЦЕ ОСУЩЕСТВЛЯЕТСЯ ЧЕРЕЗ УПЛОТЕЕЕЕТСч 7 Ь 5, В качестве которого может быть использован песочный плц водяной затвор илп прокладка, например, пз листового асбеста. Между цижцпм Е(оццоы мацтеля и кож 1 хом устаетовлсе сьстныЕ ССЕ(цЕЕОЕИЕый п 05 ЕС О, КОТОый скрепляется через уплотцитель, например асбестовую прокладку, любым известным способом с одной стороны с цпжцпм концом мацтсля, а с другОЕ с кокух 05. Место стьи(а пояса с ЛЕаетелсм и кокуков, а также стыки мсждм секцЕЕязЕИ саОГО поса дополнительно Оба зываются асбестом ца основе жидкого стекла. На нижнем конце мацтсля установлен сальцпковый уплотццтель 7 для уплотнения зазора между мацтелем и электродом 8.Такая конструкция электрододержателя позволяет путем сьема отдельных секций секЗаказ 183417 Изд, Мо 764 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий нри Совете Министров СССРМосква, Ж, Раушская наб., д, 4,5 ипогра фи я, и р. Са пупов а,ционного пояса осмотреть, изоляцию подвесок, гидравлических присоединений, сварные швы, крепежные детали, заменить при необходимо 1 сти сильфонную буксу, контактную щеку и др., причем осмотр пли замена осуществляется оез демонтажа герметизирующсго кожуха, пе нарушая его формы и целостности. Предмет изобретении яЭлектрододержатель для электропечи, содержащий устройспво для прижима электро- контактных щек к электроду, мантель с закрепленным на нем сальником, герметизирующий водоохлаждаемый кожух, отличолои 1 ийся тем, что, с целью улучшения условий эксплуатации, герметизирующий водоохлаж даемый кожух обхватывает устройство длприжима контактных щек,и закреплен на нем через уплотнитель, а между нижним концом маптсля и герметизируюшим водоохлаждаемым кожухом установлен съемный секцион- ТО пый,пояс, скрепленный с одной, стороны снижним концом мантеля, а с другой с герметизирующим водоохлаждаемым кожухом,
СмотретьЗаявка
1408210
И. Н. Курапин, Ю. Ф. Пилюков, В. П. М. алевинский, Ю. Г. Тезиков, О. М. Штоль
МПК / Метки
МПК: H05B 7/105
Метки: электрододержатель, электропечи
Опубликовано: 01.01.1971
Код ссылки
<a href="https://patents.su/2-304713-ehlektrododerzhatel-dlya-ehlektropechi.html" target="_blank" rel="follow" title="База патентов СССР">Электрододержатель для электропечи</a>
Устройство для контроля прижима контактных щек электрододержателя к электроду электропечи
Номер патента: 743236
Опубликовано: 25.06.1980
Автор: Никифоров
МПК: H05B 7/11
Метки: контактных, прижима, щек, электрододержателя, электроду, электропечи
...рамы 1 и основания 7,на уровне щек 3 установлен подшипниковый узел 20, на котором закрепленыдва, параллельно установленных домкрата 21 и присоединенных шарнирно кшаблону 22, по форме повторяющемуповерхность электрода, а по площадиравному размерам щеки.На Фиг, 2 в разрезе показановнутреннее устройство механизма длярадиального перемещения шаблона(домкрата 21) с закрепленным на неммеханизмом измерения длины домкрата21, выполненного в Форме линейки 23и указателя 24.Конструкция гидравлического аккумулятора показана на фиг, 3 и содержит гидравлический домкрат 25, установленный на раме 26 со стойками27, служащими направляющими приперемещении тарировочного груза 28,опирающегося на шток домкрата 25,Предлагаемое устройство...
Устройство для прижима электроконтактных щек к электроду электропечи
Номер патента: 396008
Опубликовано: 01.01.1973
МПК: H05B 7/105, H05B 7/11
Метки: прижима, щек, электроду, электроконтактных, электропечи
...пс показаны) . ЕЗнутрь полуколец подается и отводится охлаждающая вода.Электроконтактпые щеки 3 прилегают к электроду 4. Между нажимным кольцом и каждой контактной щекой размещается гидравлическая сильфонная букса 5, заключенная в цилиндрический кожух 6, предохраняющий гофрированный элемент сильфонной буксы от случайных повреждений.Между собой гидравлические сильфонные буксы соединены последовательно с помощью разъемных трубопроводов 7. На них имеются электроизолирующие вставки 8, например, с текстолитовой втулкой, обмотанные снаружи для теплоизоляции асбестом. Каждая сильфонная букса снабжена упором 9. Контактпые щеки имеют каждая по две медные трубы 10 для подвода тока, подвода и отвода охлаждающей воды. В средней части...
Электрододержатель дуговой электропечи
Номер патента: 702547
Опубликовано: 05.12.1979
Авторы: Беленький, Воропаев, Друинский, Орлов, Рязанцев, Семенов, Топильский
МПК: H05B 7/10
Метки: дуговой, электрододержатель, электропечи
...13 прикреплена к внутренней стенке кольца 5 через уплотнитель 14,Для снижения температуры между перегородкой 9 и упором 10 установлена прокладка 15, выполненная, например, из поранита, 55 Для регулировки хода упора в центре его со стороны, обращенной к щеке 1, установлен регулировочный винт 16 с контргайкой 17. Между винтом 16 и щекой 1 установлена металлическая планка 18 и электроизоляционная прокладка 19. Для ограничения величины хода упора 10 к крышке 12 прикреплено болтами 20 металлическое кольцо 21. Для ограничения хода упора 10 в обратном направлении служит выступ 22 в крышке 12. Для фиксации упора 10 в неподвижном состоянии, например, во время транспортировки, к кольцу 21 болтами 23 прикреплена плоская пружина 24. Между нижним...
Устройство для прижима контактных щек дуговой электропечи
Номер патента: 890564
Опубликовано: 15.12.1981
Авторы: Колганов, Розенберг, Солоусов
МПК: H05B 7/102
Метки: дуговой, контактных, прижима, щек, электропечи
...механизмов, которые независимо друг от друга обеспечивают равномерное прижатие контактной щеки к электроду.На чертеже изображено устройство,общий вид, разрез.К опорному кольцу 1 на тягах 2подвешены контактные щеки 3, которыедвумя кривошипно-шатунными механизмами ч и 5 соединены с нажимным кольцом 6, подвешенным на тягах 7 к опорному кольцу. Тарельчатые пружины 8действуют на тяги кривошипно-шатунных механизмов 9 и 10. Тяги соединенышарнирно с кривошипно-шатунными механизмами осями 11. Регулировка усилияпружины осуществляется гайкой 12.Электрод показан позицией 13,Устройство работает следующим образом.Пружина 8, разжимаясь, воздейству ет на тяги 9 и 10, перемещая их навстРечу друг другу. Тяги 9 и 10,шарнирно связаны с...
Электрододержатель дуговой электропечи
Номер патента: 689000
Опубликовано: 30.09.1979
Авторы: Бедарев, Кантонистов, Поликарпов, Салмин
МПК: H05B 7/101
Метки: дуговой, электрододержатель, электропечи
...этих электрододержателей является низкая надежность работы.С целью повышения надежности работы в предлагаемом электрододержателе горизонтальная часть контактной пластины прикреплена к корпусу, а трубошины присоединены к пластине со стороны, противоположной электроду.На фиг. 1 показан электрододержатель в разрезе; на фиг. 2 - то же, вид сверху.Электр ододержатель содержит несущий рукав 1, корпус 2, съемную гнутую контактную щеку 3, трубошины 4 и контактную пластину 5.На несущем н с 2, к которому я контактная е присоединена а ) контактная пластина 5 для передачи тока от трубошин 4 к контактной щеке 3 и электроду 6, прижатому к контактной щеке зажимным устройством 7. Для разгрузки 5 соединения контактной пластины 5 со щекой 3 предусмотрено...
