Устройство программного управления параметрами

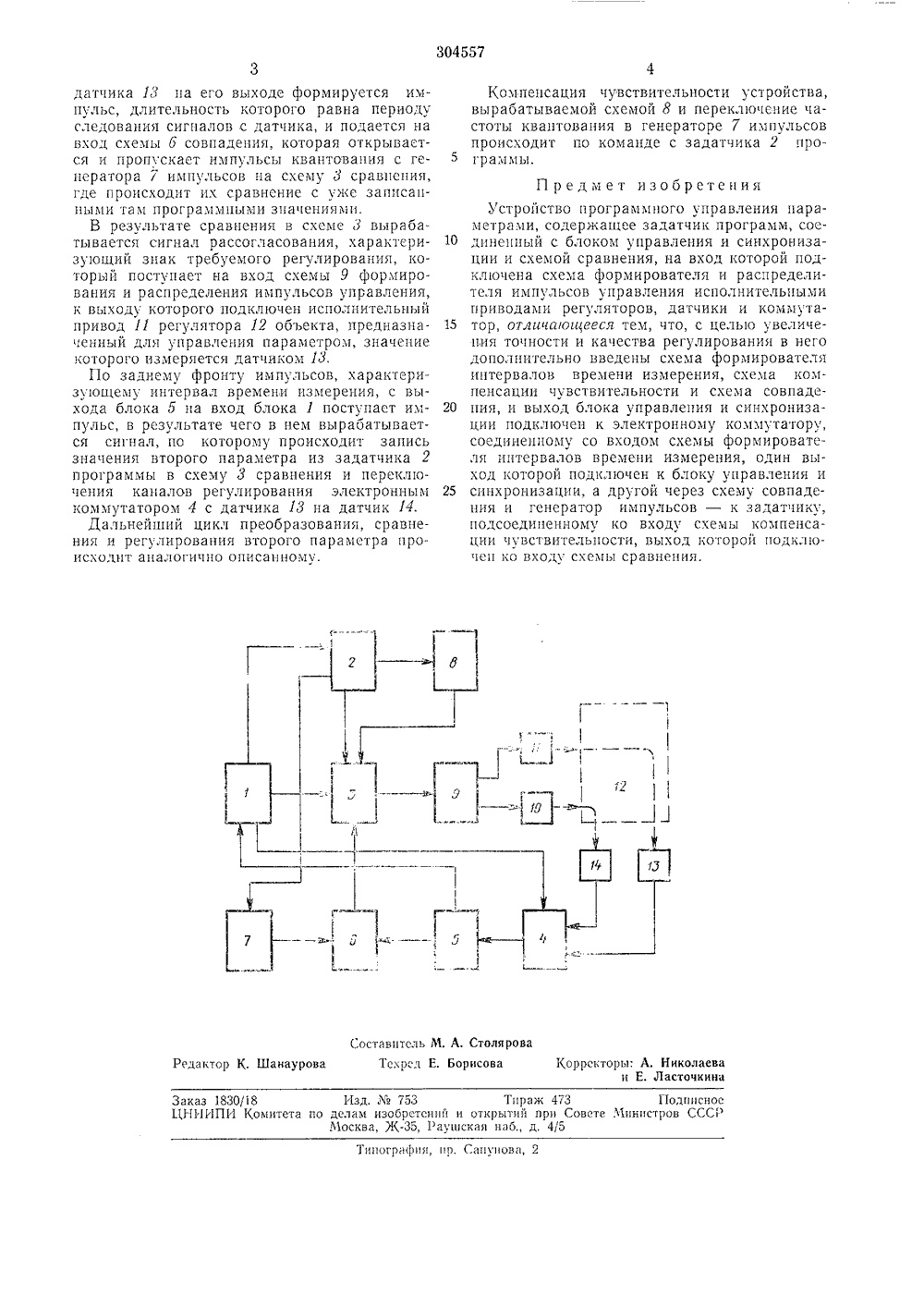

Союз Советских Социалистических РеспубликЮ Зависимое от авт. свидетельства Ле явлено 28.Х.1969 ( 1383776/18-2 МП 5 Ь 19/08 с присоединением заявки ЛЪ нор итет Комитет по дел обретении и открытири Совете МинистровСССР УД 1621,3.078(088.8 публиковано 25.Ч ата опубликован) 1, Бюллетень 1) 17. л аявител УСТРОЙСТВО ПРОГРАММНОГО УПРАВЛЕНИЯ ПАРАМЕТРАМ Изобретение относится к области следящих систем, обеспечивающих автоматическое рсгулирование параметров различных технологических процессов по заданной программе.Известны устройства, содержащие задат шк программ, соединенный с блоком управления и синхронизации и схемой сравнения, подключенной к схеме формирователя и распределителя, датчики и коммутатор.Данное устройство отличается тем, что в нем выход блока управления и синхронизации подключен к электронному коммутатору, соединенному со входом схемы формирователя интервалов времени измерения, один выход которой подключен к блоку управления и синхронизации, а другой через схему совпадения и генератор импульсов - к задатчпку, подсоединенному ко входу схемы компенсации чувствительности, выход которой подключен ко входу схемы сравнения.На чертеже изображена блок-ссма усгройства.Устройство программного управления параметрами объекта состоит из блока 1 управления и синхронизации, который своими вь)- ходами соединен с задатчиком 2 програмх;ы, схемой 8 сравнения, с электронным коммутатором 4 каналов, выход которого подключен к схеме формирователя 5 интервалов времени измерения, который одним выходом подключен ко входу блока 1 управления, а другим соединен с правым входом схемы О совпадения, подключенной своим левым входомк выоду двухчастотного генератора 7 им 5 пульсов квантования, а выодом - со схемой3 сравнения. Выход задатчпка 2 программычерез сему 8 компенсации чувствительностиподключен на вод семы 3 сравнения. Выход схемы ) сравнения соединен со водом10 схемы 9 формирования и распределения импульсов управления, к выходу которого подключены исполнительные приводы 10 и 11регуляторов 12 объекта, к которому подключены датчики 13 и 14 регулируемых парамет 15 ров, соединенные со водом электронногокоммутатора 4 каналов.По команде с блока 1 управления и синронизации запрограммированная информация, арактерпзующая значение регулируемо 20 го параметра, пз задатчпка 2 программы переписывается в севту 3 сравнения. Одновременно с этим по сигналу из блока 1 электронный коммутатор 4 каналов подключает к формирователю ) интервалов времени измерения25 один пз датчиков обратной связи (напрпмер,датчик 1, со вода которого поступает сигнал переменного тока, частота которого характеризует текущее значение регулируемогопараметра,30 Прп поступленпш на вод блока ) сигналов304557 Г-;1 Г 7 -- в- о "; 51 тавитсль М. А. СтоляроваТскрсд Е. Борисовако Тп ректоры: А, Николаева и Е. Ласточкина едакто науров Изд 7 о, рс ж 473итета по дслаги изобрстсний и открытий при С Москва, Ж, Раушскаи наб., д. 4/5 Подгиснос сте Министров СССРказ 1830/Н 11 ИПИ 1 пографи 51,Сапунова, 2 датчика И на его выходе формируется импульс, длительность которого равна периоду следования сигналов с датчика, и подается на вход схемы 6 совпадения, которая открывается и пропускает импульсы квантования с генератора 7 импульсов на схему д сравнения, где происходит их сравнение с уже записанными там програа 1 мными значениямии.В результате сравнения в схеме 3 вырабатывается сигнал рассогласования, характеризующий знак требуемого регулирования, который поступает на вход схемы 9 формирования и распределения импульсов управления, к выходу которого подключен исполнительный привод 11 регулятора 12 объекта, предназнаенный для управления параметром, значение которого измеряется датчиком И,По заднему фронту импульсов, характеризу 1 ощему интервал времени измерения, с выхода блока 5 на вход блока 1 поступает импульс, в результате чего в нем вырабатывается сигнал, по которому происходит запись значения второго параметра из задатчика 2 программы в схему 3 сравнения и переключения каналов регулирования электронным коммутатором 4 с датчика 13 на датчик 14.Дальнейший цикл преобразования, сравнения и регулирования второго параметра происходит аналогично описанному. Компенсация чувствительности устройства, вырабатываемой схемой 8 и переклоение частоты квантования в генераторе 7 импульсов происходит по команде с задатчика 2 программы. П р едм ет изобретенияУстройство программного управления параметрами, содерхкащее задатчик программ, сое диненпый с блоком управления и синхронизации и схемой сравнения, на вход которой подключена схема формирователя и распределителя импульсов управления исполнительными приводами регуляторов, датчики и коммута тор, отличающееся тем, что, с целью увеличения точности и качества регулирования в него дополнительно введены схема формирователя интервалов времени измерения, схема компенсации чувствительности и схема совпаде пия, и выход блока управления и синхронизации подключен к электронному коммутатору, соединенному со входом схемы формирователя интервалов времени измерения, один выход которой подключен к блоку управления и 25 синхронизации, а другой через схему совпадения и генератор импульсов - к задатчику, подсоединенному ко входу схемы компенсации чувствительности, выход которой подклочен ко входу схемы сравнения.
