Способ определения плотности гололеда
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

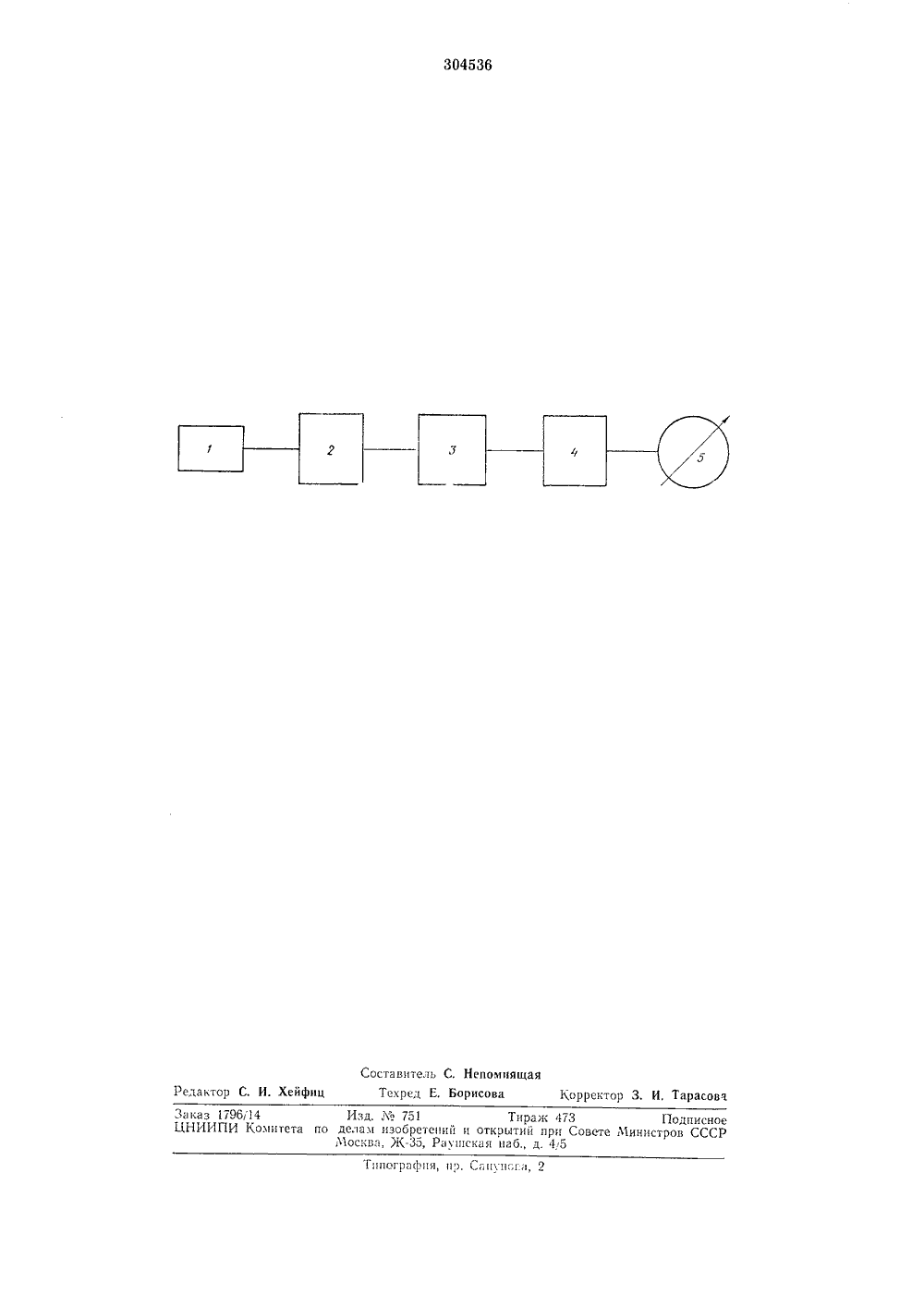

Республик Зависимое от авт. свидетельства-Заявлено 03.11,1970 ( 1401195/18-10)с присоединением заявкиПриоритетОпубликовано 25 Х.1971, Бюллетень17Дата опубликования описания 12 Л 11.1971 МПК б 01 ж 1/14 Комитет по делам изобретений и открытий при Совете Министров СССРУДК 551.508.768(088.8) Авторыизобретения Б. И. Солдатов и Е. А. Пенчев Заявитель СПОСОБ ОПРЕДЕЛЕНИЯ ПЛОТНОСТИ ГОЛОЛЕДА 20 Предмет изобретения Предлагаемое изобретение относится к области метеорологических измерений и может быть использовано на практике в качестве основы для разработки и конструирования различных датчиков плотности отложений твердых гидрометеоров.Известен способ определения плотности любых веществ, например горных пород, по обратному р-рассеянию. Зтот способ не может быть использован для определения плотности гололеда ввиду того, что для получения удовлетворительного результата необходимо значительное поглощение излучения веществом, что возможно только при больших толщинах исследуемого образца.Погрешности измерений резко увеличиваются при малых толщинах, так как при этом выходной сигнал является функцией не только плотности, но и толщины вещества.Известен способ определения толщины гололеда по его диэлектрической проницаемости. При этом используется емкостный датчик гололеда. Зтот способ не может быть использован для определения плотности гололеда, особенно в начальной стадии отложения, так как при этом изменение емкости не является однозначной функцией плотности.Сущность предлагаемого способа состоит в том, что с помощью конденсатора создают электрическое поле в гололеде, глубина рабочего участка которого меньше толщины исследуемого слоя гололеда и по изменению емкости конденсатора судят об искомом параметре.Зтот способ обеспечивает возможность из мереций в начальной стадии отложений гололеда.Для реализации способа рекомендуется использовать краевое поле плоского конденсатора, у которого расстояние мехкду электрода ми и их ширина обеспечивает глубину рабочего поля меньше минимальной толщины обложения гололеда,На чертеже представлена блок-схема устройства для реализации предложенного спо.15 соба, где 1 - чувствцтельньш элемент плот.ности гололеда, 2 - измерительный генератор, т - ограничитель, 4 - частотный дис.крцминатор, 5 - индикаторное устройство. Способ определения плотцостц гололеда пос о диэлектрической проницаемости, отлпчагопийся тем, что, с целью обеспечения воз можцости измерений в начальной стадии отложений гололеда, в нем создают с помощью конденсатора электрическое поле, глубина рабочего участка которого меньше толщины исследуемого слоя гололеда и по изменению ем кости конденсатора судят об искомом параметре.304536 Составитель С. Непомнящая Техред Е. Борисова Корректор 3. И, Тарасова 1 зедактор С. И. Хейфиц Тппографпл, пр. Санупр и, 2 Заказ 1796714 Изд. М 751 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж-ЗЗ, Раушская иаб., д. 4,;5
СмотретьЗаявка
1401195
Б. И. Солдатов, Е. А. Пенчев
МПК / Метки
МПК: G01W 1/14
Опубликовано: 01.01.1971
Код ссылки
