Генератор импульсов

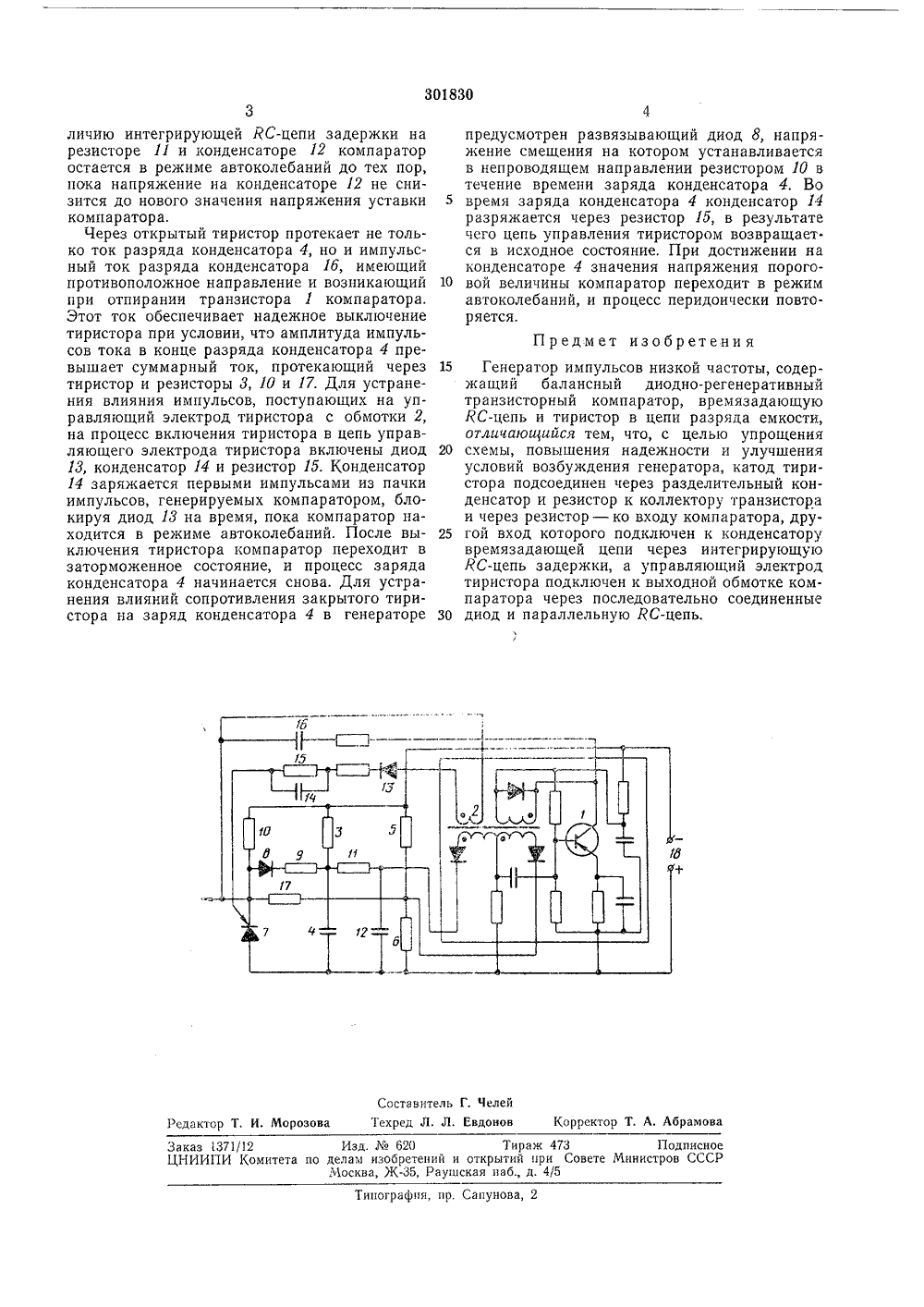

ОПИСАН ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 301830 Союз Советских Соцналнстнчеаких Республнк/3 исоединением заявки Ъ ПриоритетОпубликовано 21,17.1971. Бюллетень МДата опубликования описания З.И.1971 Комитет по деламобретений н открытнрн Сосете ЫнннстооеСССР К 621.373.42 (088.8 Авторы зобретения. Н. Глазов и Э, С, Никулин аявит ЕНЕРАТОР ИМПУЛЬСО Изобретение относится к импульсной технике и может быть применено в системах автоматического управления и контроля.Известны генераторы импульсов низкой частоты, содержащие времязадающую КС-цепь, балансный диодно-регенеративный компаратор и тиристорный ключ разряда емкости.Недостатки известных генераторов состоят в сложности схемы, требующей применения большого количества активных элементов, 10 плохих условиях самовозбуждения, вследствие чего необходима предварительная установка одного из тиристоров в открытое состояние с помощью специального ключа, и низкой надежности при наличии помех, когда возможно 15 одновременное включение двух тиристоров.С целью упрощения схемы, повышения надежности и улучшения условий возбуждения в предлагаемом генераторе катод тиристора подсоединен через разделительный конденса тор и резистор к коллектору транзистора и через резистор - ко входу компаратора, другой вход которого подключен к конденсатору времязадающей цепи через интегрирующую 1 тС- цепь задержки, а управляющий электрод ти ристора подключен к выходной обмотке компаратора через последовательно соединенные диод и параллельную ЯС-цепь.,На чертеже приведена принципиальная схема предлагаемого генератора импульсов. 3 Генератор содержит собранный на транзисторе 1 балансный диодно-регенеративный компаратор, выходом которого служит обмотка 2, времязадающую цепь на резисторе 3 и конденсатор 4, делитель напряжения на резисторах 5 и б, ключ разряда, состоящий из резистора 7, развязывающего диода 8, ограничивающего резистора 9 и резисгора 10, интегпирующую ЯС-цепь задержки на резисторе 11 и конденсаторе 12, накопительную цепь на диоде 13, конденсаторе 14 и резисторе 15, разделительный конденсатор 1 б и резистор 17. Генератор питается от источника постоянного тока 18.Предлагаемый генератор работает следующим образом,В момент, когда напряжение на конденсаторе 4 достигает напряжения уставки, задаваемого делителем напряжения на резисторах 5 и б, компаратор переходит в режим автоколебаний. Импульс с выходной обмотки 2 компаратора открывает тиристор, и с его катода снимается выходной импульс, при этом конденсатор 4 начинает разряжаться через тиристор, диод 8 и резистор 9.Одновременно с открыванием тиристора уменьшается напряжение уставки на входе компаратора, так как резистор б делителя напряжений шунтируется резистором 17 и сопротивлением открытого тиристора. Благодаря на301830 Составитель Г, ЧелейТехред Л. Л. Евдонов Корректор Т, А. Абрамова Редактор Т. И. Морозова Заказ 1371(12 Изд. Мю 620 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, 7 К, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 3личию интегрирующей йС-цепи задержки на резисторе 11 и конденсаторе 12 компаратор остается в режиме автоколебаний до тех пор, пока напряжение на конденсаторе 12 не снизится до нового значения напряжения уставки компаратора,Через открытый тиристор протекает не только ток разряда конденсатора 4, но и импульсный ток разряда конденсатора 1 б, имеющий противоположное направление и возникающий при отпирании транзистора 1 компаратора. Этот ток обеспечивает надежное выключение тиристора при условии, что амплитуда импульсов тока в конце разряда конденсатора 4 превышает суммарный ток, протекающий через тиристор и резисторы 3, 10 и 17. Для устранения влияния импульсов, поступающих на управляющий электрод тиристора с обмотки 2, на процесс включения тиристора в цепь управляющего электрода тиристора включены диод И, конденсатор 14 и резистор 1 б. Конденсатор 14 заряжается первыми импульсами из пачки импульсов, генерируемых компаратором, блокируя диод И на время, пока компаратор находится в режиме автоколебаний. После выключения тиристора компаратор переходит в заторможенное состояние, и процесс заряда конденсатора 4 начинается снова. Для устранения влияний сопротивления закрытого тиристора на заряд конденсатора 4 в генераторе предусмотрен развязывающий диод 8, напряжение смещения на котором устанавливается в непроводящем направлении резистором 10 в течение времени заряда конденсатора 4. Во 5 время заряда конденсатора 4 конденсатор 14разряжается через резистор 15, в результате чего цепь управления тиристором возвращает.ся в исходное состояние, При достижении на конденсаторе 4 значения напряжения порого вой величины компаратор переходит в режимавтоколебаний, и процесс перидоически повторяется.Предмет изобретения 15 Генератор импульсов низкой частоты, содержащий бал ансный диодно-регенеративный транзисторный компаратор, времязадающую РС-цепь и тиристор в цепи разряда емкости, отличающийся тем, что, с целью упрощения 20 схемы, повышения надежности и улучшенияусловий возбуждения генератора, катод тиристора подсоединен через разделительный конденсатор и резистор к коллектору транзистора и через резистор - ко входу компаратора, дру гой вход которого подключен к конденсаторвремязадающей цепи через интегрирующу ю ЯС-цепь задержки, а управляющий электрод тиристора подключен к выходной обмотке компаратора через последовательно соединенные 30 диод и параллельную ЯС-цепь.
