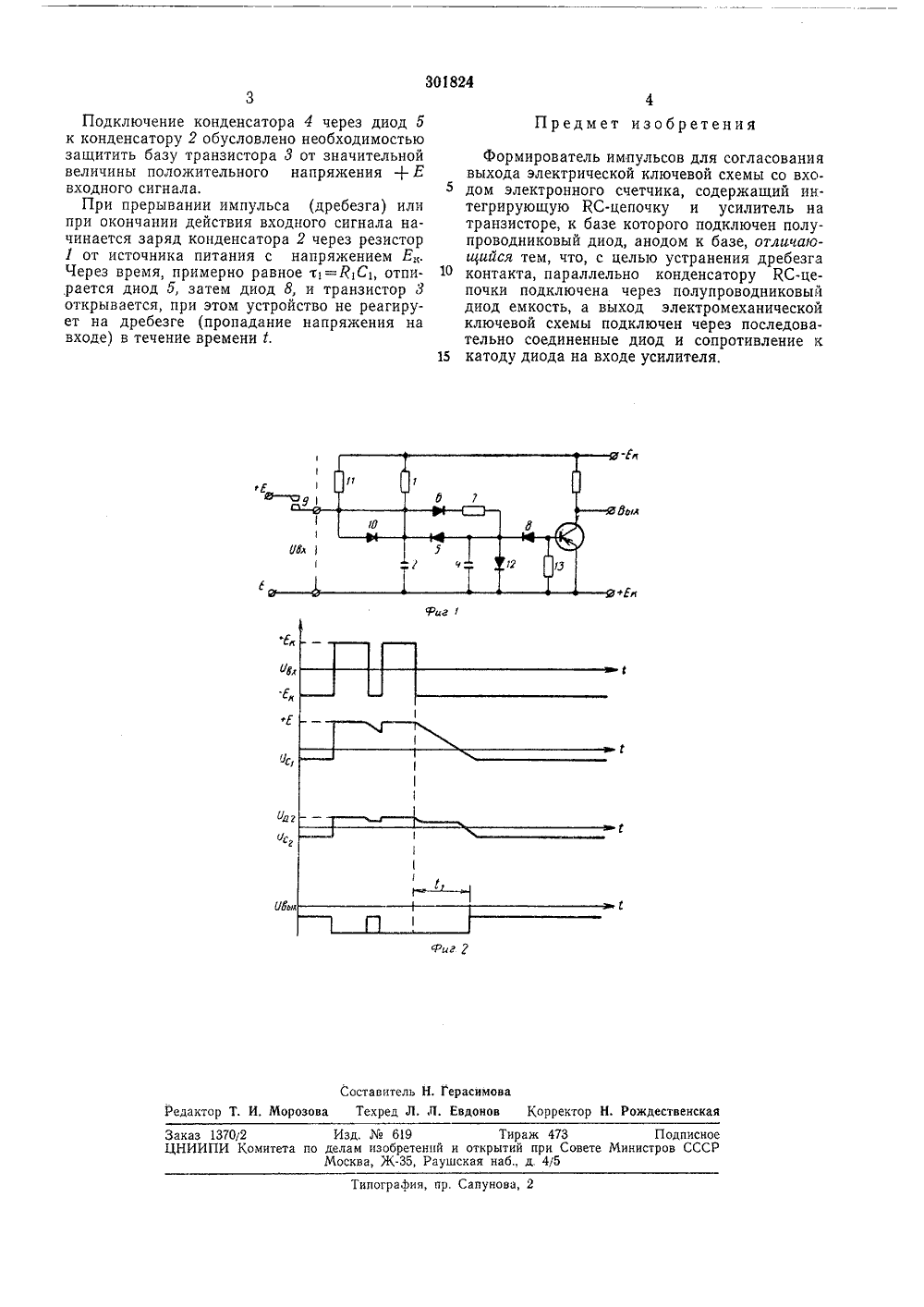

О П И С А Н И Е ЗО 1824ИЗОБРЕТЕНИЯ К ЬВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетских Социалистинеских РеслтбликЗависимое от авт. свидетельстваЗаявлено 01.Х 1.1967 ( 1193976/26-9)с присоединением заявкиПриоритетОпубликовано 21.1 У.1971. Бюллетень14Дата опубликования описания 4.И.1971 МПК Н 031( 1102 комитет ло делам изобретениК и открытиК орн Сосете Мнннстрое СССРУДК 621,373.52 (088,8) З";Д 103 НАЯБ 1 БЛ,1 ОТЕКА Автор изобретения В. М. Разумный Заявитель ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Предлагаемое устройство относится к области импульсной техники, в частности к устройствам формирования импульсов для согласования выхода электромеханической ключевой схемы со входом электронного счетчика.Известны формирователи импульсов, содержащие КС-цепочку и усилитель на транзисторе, к базе которого подключен полупроводниковый диод анодом к базе,С целью устранения дребезга контакта в предлагаемом формирователе параллельно конденсатору КС-цепочки через полупроводниковый диод подключена емкость, а выход электромеханической ключевой схемы подключен через последовательно соединенные диод и сопротивление к катоду диода на вхо. де усилителя. На фиг. 1 приведена принципиальная схема предлагаемого устройства; на фиг. 2 - временная диаграмма его работы,Предлагаемое устройство состоит из интегрирующей КС-цепочки, состоящей из резистора 1, конденсатора 2 и усилителя на транзисторе 3.Параллельно конденсатору 2 подключен конденсатор 4 через полупроводниковый диод 5. Вход предлагаемого устройства (выход электромеханической ключевой схемы) подключен через последовательно соединенные диод б и резистор 7 к катоду диода 8, анодкоторого подключен к базе транзистора 3.В исходном состоянии контакт 9 электромеханической ключевой схемы разомкнут, и дио 5 ды б и 10 заперты напряжением источника питания - Епосредством резистора 11. Транзистор 3 открыт, и ток в базу транзистора по.ступает по цепи: резистор 1 и диоды 5 и 8.При замыкании контакта происходит пере 10 заряд конденсатора 2 с очень маленькой постоянной времени тз, а конденсатора 4 - с постоянной времени т;=РзСз, причем, если конденсатор 2 перезаряжается до потенциала,приближающегося к величине +Е входного15 сигнала, то конденсатор 4 - только до величины потенциала, обусловленного падением напряжения на диоде 12, при этом диод 5 запирается. Транзистор 3 в этом случае запирается напряжением источника питания + Е по 20 средством резистора 13,На временной диаграмме изображены изменения напряжения сигнала на входе предлагаемого устройства (С/), на конденсаторах 2и 4 и на выходе устроЙства (Увыз).25 Практически величина тз может быть ограничена только необходимостью ограничениятока через диод 10 и контакт 9. Это время составляет доли и единицы микросекунд и заведомо меньше времени замыкания контакта30 при наличии механического дребезга..Ел ыл Ел Риг 1 фиг 3 Составитель Н. ГерасимоваРедактор Т. И, Морозова Техред Л. Л. Евдонов Корректор Н. Рождественска аказ 1370/2 Изд.619 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова,3Подключение конденсатора 4 через диод Б к конденсатору 2 обусловлено необходимостью защитить базу транзистора 8 от значительной величины положительного напряжения + Е входного сигнала.При прерывании импульса (дребезга) или при окончании действия входного сигнала начинается заряд конденсатора 2 через резистор 1 от источника питания с напряжением Е,. Через время, примерно равное т -- Р,С отпирается диод 5, затем диод 8, и транзистор 3 открывается, при этом устройство не реагирует на дребезге (пропадание напряжения на входе) в течение времени . Формирователь импульсов для согласованиявыхода электрической ключевой схемы со входом электронного счетчика, содержащий ин:- тегрирующую КС-цепочку и усилитель на транзисторе, к базе которого подключен полупроводниковый диод, анодом к базе, отличаюи 4 ийся тем, что, с целью устранения дребезга 1 О контакта, параллельно конденсатору КС-цепочки подключена через полупроводниковый диод емкость, а выход электромеханической ключевой схемы подключен через последовательно соединенные диод и сопротивление к 15 катоду диода на входе усилителя.
