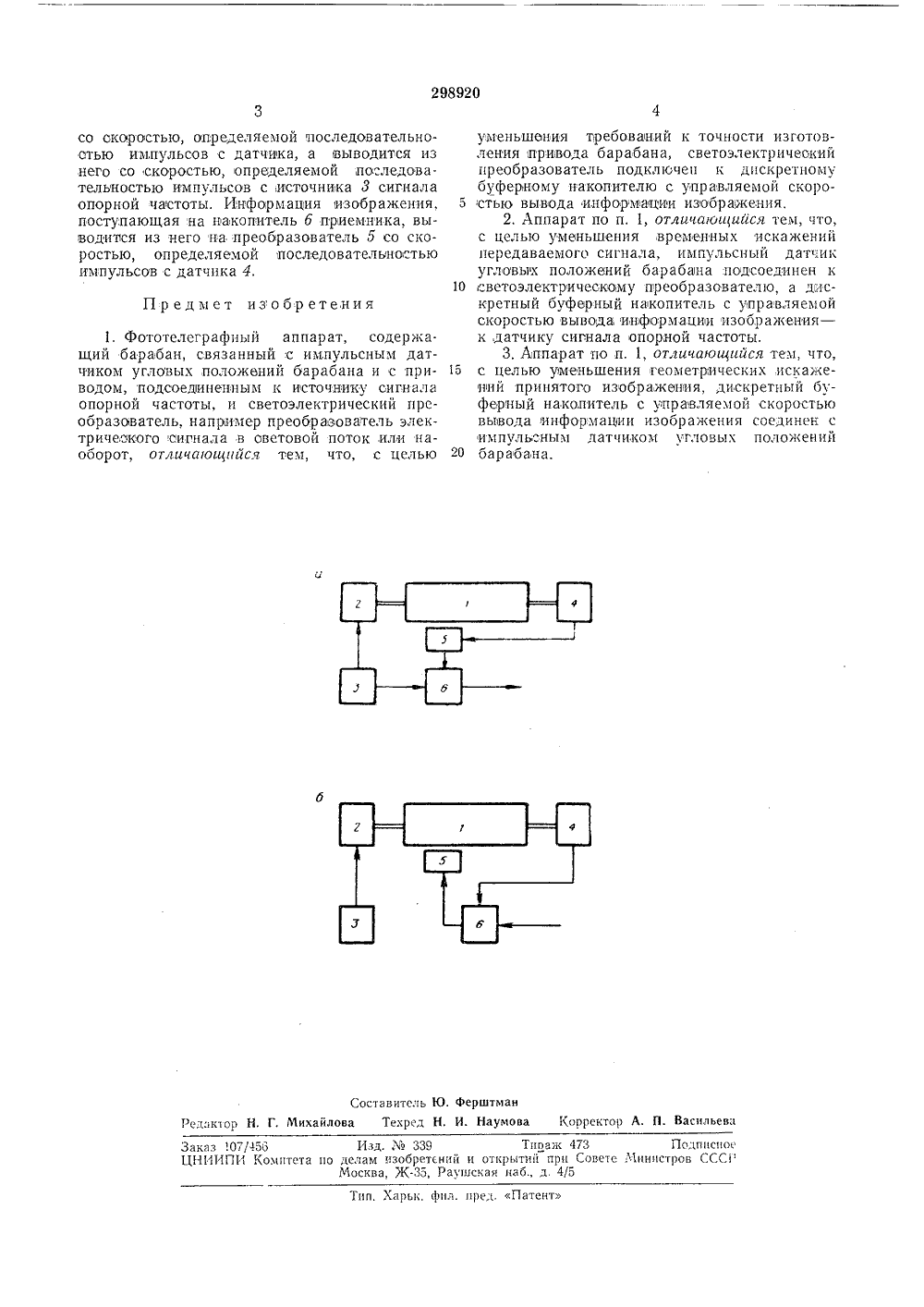

298920 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства-МПК Н 041 25/36 Заявлено 24.1.1969 ( 1308867/18-10)с присоединением заявки-Приоритет -Опубликовано 16 ЛП.1971. Бюллетень11Дата опубликования описания 11 Л".1971 Комитет по делам изобретений и открытий при Совете Министров СССР1.1;, т 1. Заявитель ФОТОТЕЛ ЕГРАФН ЪЙ АП ПАРАТ Изобретение относится к фототелеграфии и может найти применение в других областях, связанных с электрической передачей неподвижных изображений, например при фототелеграфной передаче газетных полос,Известны фототелепрафные аппараты, в которых барабан связан с импульсным датчиком угловых положений барабана, а привод соединен с источником сигнала опорной чатоты, В этих аппаратах уменьшение времеиных искажений передаваемого сигнала и уменьшение геометрических искажений принятого изображения достигается за счет увеличения требований к точности изготовления механических узлов вращения барабана.В предлагаемом фототелеграфиом аппарате этот недостаток устранен за счет того, что в нем применен дискретный буферный накопитель с управляемой скоростью вывода информации изобраакения, соединенный со аветоэлекгричеаким преобразователем.На чертеже показаны возможные варианты огписываехтого фототелеграфного аппарата: а - фототелеграфный передатчик, б - фототслеграфный приемничек.В фототелеграфном передатчике барабан 1, на котором укрепляют передаваемое изображение, жестко связан с вращающим его приводом 2, подсоединенным к источнику 8 сигнала опорной частоты. В качестве источника может служить как автономный генератор, так и блок согласования с генератором, расположенным вне фототелеграфного аппарата.С барабаном жестко связан плмпульоный дат ник 4 угловых положений барабана. В качестве,датчика может служить фотоэлемент с укрепленным на оси барабана диоком, на котором наносены рисии, формирующие импульсы в эгом фотоэлементе, Датчик подсоединен 10 к светоэлекгрическому преобр азовагелю 5,который в фототелеграфном передатчике является преобразователем светового потока в электрический сигнал. Преобразователь 5 соединен с дискретным буферным накопителем б с управляемой скоростью вывода информации изображентля, который подсоединен также к 1 лсточникч т.В фототелеграфном приемнике датчик 4подсоединен к дискретному буферному накопителю б с управлясхтол скоростью вывода информации изображения, выход которого соединен со оветоэлекгрическпм преобразователем 5. В качестве последнего в приемнике служит преобразователь электрического сиг нала в световой поток,В преобразователе 5 передатчика в такт ссинхропизирутощими импульсами датчирха 4 производится взятие отсчетов сигнала изображения, укрепленного на бар а бане 1. На накопитель б информация изображения поступает298920 Пр едмет изобретения Составитель Ю. ферштма Г. Михайлова Техред Н, И. Наумова Корректор А. Р. Васильева Редактор Заказ 107/450 Изд.339 Тиоагк 473ЦНИИПИ Комитета по делам изобретений и открытии при СовеМосква, 5 К, Раушская иаб., д 4/5 ПодписноеМинистров ССС 1 Тип, Харьк. фил. пред. Патент со скоростью, определяемой последовательностью импульсов с датчика, а выводится из него со скоростью, определяемой по,"ледова. тельностью импульсов с источника 3 сигнала опорной частоты. Информация изображения, поступающая на накопитель б приемника, выводится из него на преобразователь 5 со скоростью, определяемой последовательностью импульсов с датчика 4. 1, Фототелеграфный аппарат, содержа. щий барабан, связанный с импульсным датчиком угловых,положвний барабана и с приводом, подсоединенным к источнику сигнала опорной частоты, и светоэлектрический прсобразователь, например преобразователь электричеккого сигнала в световой поток или наоборот, отличающийся тем, что, с целью уменьшения требований к точности изготовления привода барабана, светоэлектрический преобразователь подключен и дискретному буферному накопителю с управляемой скоро стью вывода информакции изображения,2. Аппарат по п. 1, отличагощийся тем, что,с целью уменьшения временных искажений передаваемого сигнала, импульсный датчик угловых положений барабана подсоединен к 10 светоэлектрическому преобразователю, а дискретный буферный накопитель с управляемой скоростью вывода, инфорзгации изображения - к датчику сигнала опорной частоты.3, Аппарат по и, 1, отличающийся тем, что, 15 с целью уменьшения геометрических искажений принятого изобраокения, дискретный буферный накопитель с управляемой скоростью вывода информации изображения соединен с импульсным датчиком угловых положений 20 барабана.
