Шнек-пресс для фильтрации суспензий

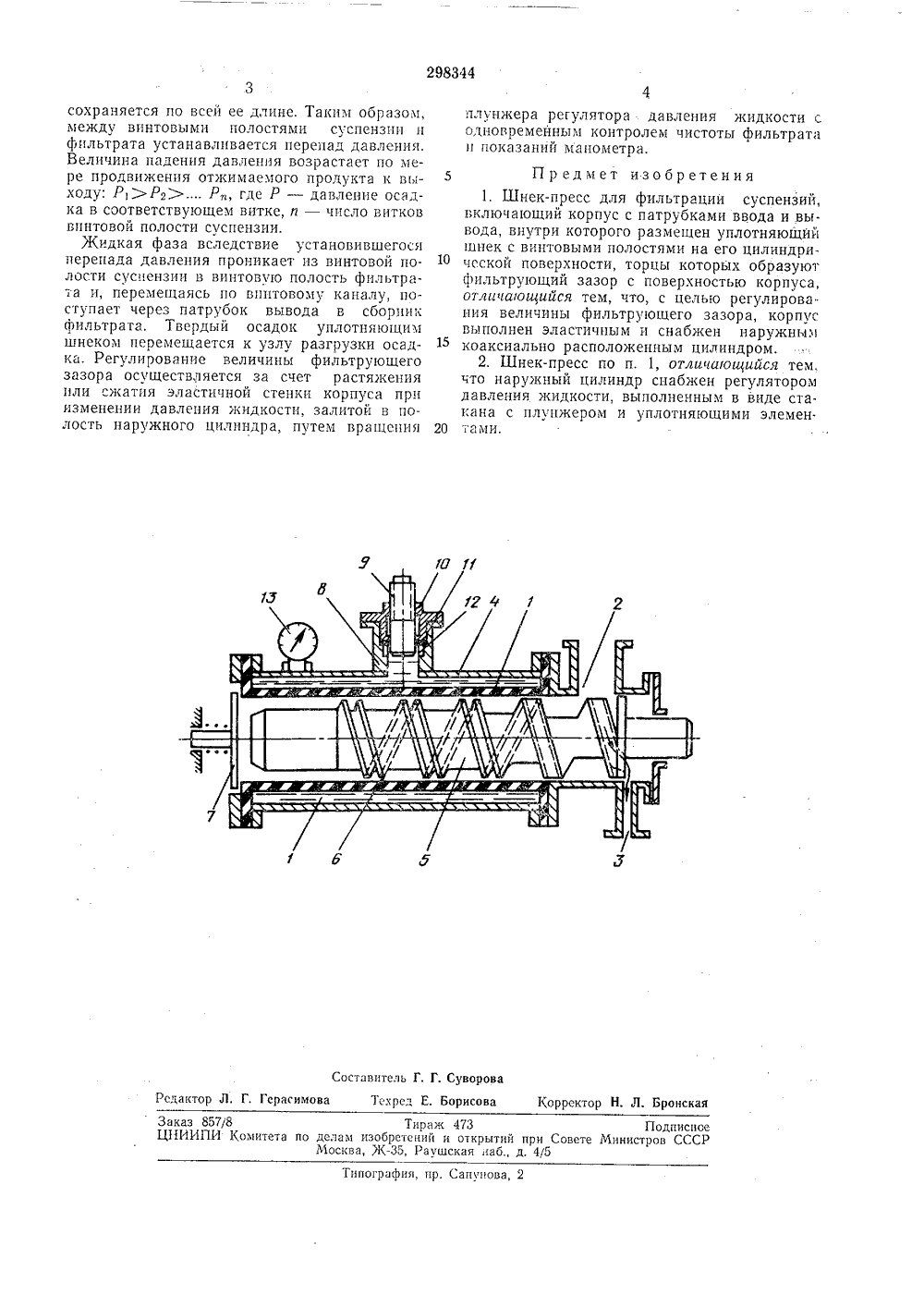

298344 О П И С А Н И ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт, свиде ьстваПК д 35/2 Заявлено 09.11.1970 ( 1400917/23-26)с присоединением заявкиПриоритетОпубликовано 1611.1971. БюллетеньДата опубликования описания 1 б.1 Ч,1971 Комитет ло делаМ изобретений и открытийУДК 66.067,36(088.8 ри Совете Министров СССРАвторзобретения В. И. Скиперски Заявитель Я ФИЛЬТРАЦИИ СУСПЕНЗИЙ НЕК-ПРЕ Изобретение относится к области фильтрации суспензий и может найти применение в химической промышленности.Известен шнек-пресс для фильтрации суспензий, включающий корпус с патрубками 5 ввода и вывода, в полости которого размещен уплотняющий шнек. На цилиндрической поверхности транспортирующего витка шнека выточена канавка, торцы которой образуют фильтрующий зазор с внутренней поверхно стью корпуса шнека.Недостатком такого устройства является невозможность регулирования величины фильтрующего зазора, что не обеспечивает качественной фильтрации суспензий с различным 15 гранулометрическим составом твердой фазы.Кроме того, из-за постепенного износа трущихся поверхностей торцов шнека и корпуса фильтрующий зазор увеличивается, в результате чего происходит проскок твердых частиц в 20 фильтрат.Предлагаемый шнек-пресс отличается тем,что корпус выполнен эластичным и снабжен наружным коаксиально расположенным цилиндром, в полость которого залита жидкость, 25 причем наружный цилиндр снабжен регулятором давления, выполненным в виде стакана с плунжером и уплотняющими элементами.Такое устройство позволяет осуществлятьрегулирование фильтрующего зазора за счет 30 растяжения и сжатия эластичнои стенки корпуса под давлением жидкости, залитой в полость нагружного цилиндра, и обеспечивает качественную фильтрацию суспензий различного дисперсионного состава.На чертеже дан продольный разрез предлагаемого шнек-пресса. Он состоит из эластичного корпуса 1 с патрубками ввода 2 исходной суспензии и вывода д фильтрата, и с коаксиально установленным цилиндром 4, полость которого залита жидкостью, а также из уплотняющего шнека 5 с винтовыми полостями для поступления суспензии и фильтрата и с фильтрирующими кромками б. На торце корпуса расположен узел 7 выгрузки осадка.Регулятор давления жидкости состоит изстакана 8, плунжера 9, грундбуксы 10, само- уплотняющейся манжеты 11 и опорного кольца 12. Для замера устанавливаемого давления жидкости служит манометр ИРабота шнек-пресса осуществляется следующим образом.При вращении шнека суспензия в винтовойполости перемещается поступательно вдоль оси уплотняющего шнека, постепенно попадая в полости с меньшими объемами, В результате этого происходит отжатие суспензии за счет повышаюгцегося к концу шнека давления.В винтовой полости фильтрата давление, необходимое для свободного слива фильтрата,298344 Составитель Г. Г. СувороваРедактор Л. Г. Герасимова Текрсд Е. Борисова Корректор Н. Л. Бронская Заказ 857/8 Тираж 473 Подписное ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5Типографии, пр. Сапунова, 2 сохраняется по всей ее длине. Таким образом, между винтовыми полостями суспензип и фильтрата устанавливается перепад давления. Величина падения давления возрастает по мере продвижения отжимаемого продукта к выходу: Р,)Р 2) Р, где Р - давление осадка в соответствующем витке, п - число витков винтовой полости суспензии.Жидкая фаза вследствие установившегося перепада давления проникает из винтовой полости суспензии в винтовую полость фнльтрата и, перемещаясь по винтовому каналу, поступает через патрубок вывода в сборник фильтрата. Твердый осадок уплотняющим шнеком перемещается к узлу разгрузки осадка. Регулирование величины фильтрующего зазора осуществляется за счет растяжения или сжатия эластичной стенки корпуса при изменении давления жидкости, залитой в полость наружного цилиндра, путем вращения плунжера регулятора давления жидкости с одновремейным контролем чистоты фильтратя и показаний манометра.5 П р едмет изобретения1. Шнек-пресс для фильтрации суспензий,включающий корпус с патрубками ввода и вы.вода, внутри которого размещен уплотняющий шнек с винтовыми полостями на его цилиндри.чсской поверхности, торцы которых образуют фильтрующий зазор с поверхностью корпуса, отличающийся тем, что, с целью регулирования величины фильтрующего зазора, корпус выполнен эластичным и снабжен наружным коаксиально расположенным цилиндром.2. Шнек-пресс по п, 1, отличающийся тем.,что наружный цилиндр снабжен регулятором давления жидкости, выполненным в виде стакана с плупжером и уплотняющими элемен.20 тами.
