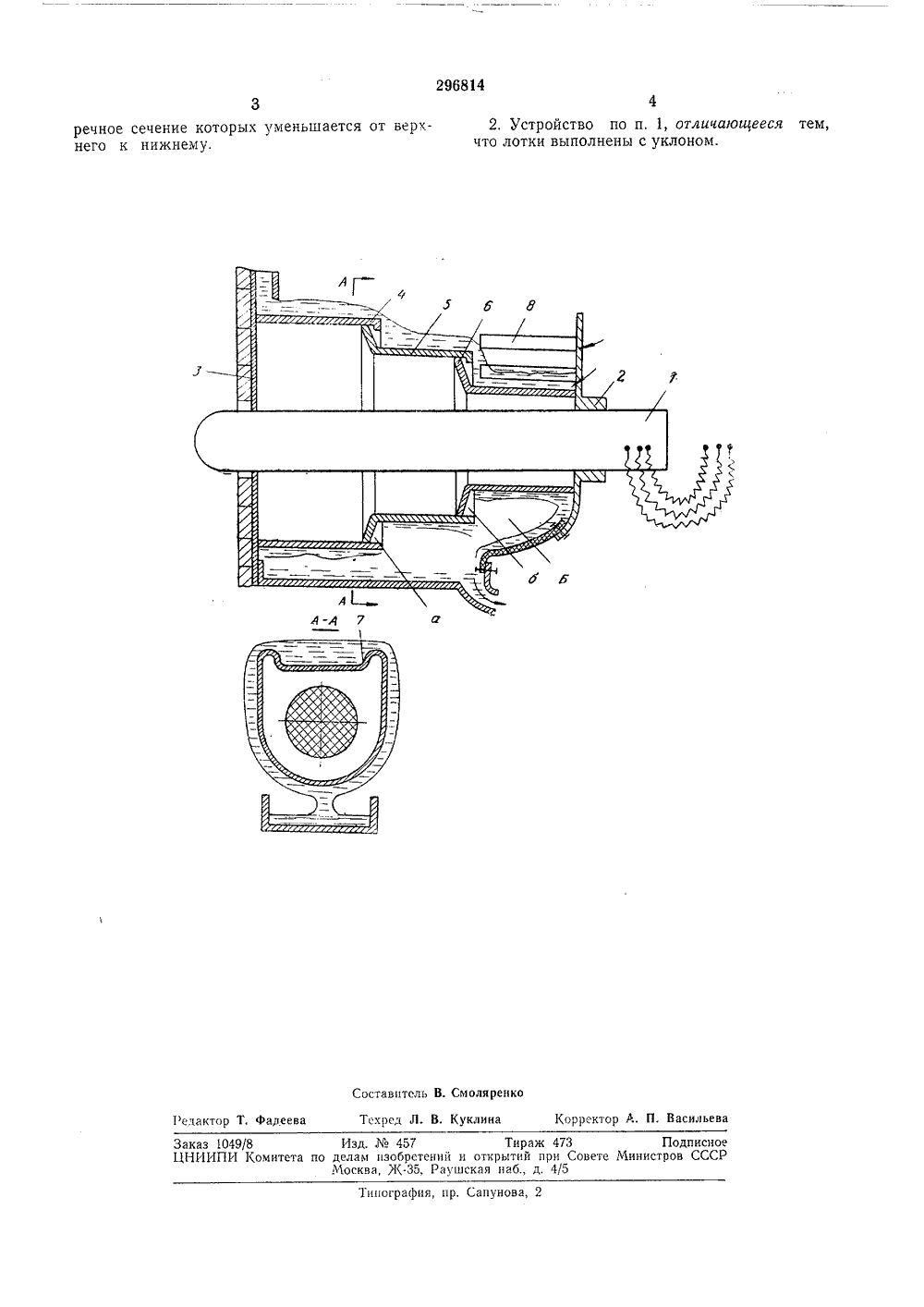

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства Ъо МПК С 21 с 5/56 Заявлено 26.Х 11,1969 ( 1388647/22-2)с присоединением заявкиПриоритетОпубликовано 02.111,1971, Бюллетень9 Комитет по делам изобретений и открытий при Совете Министров СССРУДК 621.3.036.63(088.8) Дата опубликования описания 5 Л.1971 Авторыизобретения Е, В. Годецкий и А, П, Годецкая,;,- Д-.,11 А - чф 1,Заявитель УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ ГОРИЗОНТАЛЬНОГО ЭЛЕКТРОДА20 П р едм ет изобретения Известны устройства для уплотнения горизонтальных электродов в электродуговых печах, состоящие из уплотнители, расположенного между кожухом печи и электродержателем,Для создания надежного уплотнения горизонтального электрода и предотвращения выхода из печи пыли и газов в предлагаемом устройстве уплотнитель выполнен в виде телескопической трубы, в элементах верхней части которой выполнены лотки, причем их поперечное сечение уменьшается от верхнего к нижнему, а сами лотки выполнены с уклоном.На чертеже изображено предложенное устройство.Электрод 1, закрепленный в электрододержателе 2 и введенный в кожух печи 3, окружен уплотнителем в виде телескопической трубы, состоящей из элементов 4, 5 и 6, входяших один в другой. Верхней частью своей поверхности элементы 4, 5 и б образуют лотки 7, сечение которых уменьшается от наружного элемента 4 к внутреннему элементу 6.1-1 аружный элемент 4 расположен выше внутреннего так, что уплотнитель, образованный элементами 4, 5 и 6, составляет с горизонтом острый угол и лотки 7 выполнены с наклоном.С верхнего конца наружного элемента 4 поверхнсй части которой выполнены лотки, попеторая, благодаря наклону устройства, стекает далее по элементам 5 и б в емкость Б длясбора отработанной воды. Вода движется полоткам 7 элементов 4, 5, 6 и, поскольку сече 5 ние лотков уменьшается по ходу ее движения,то создаются условия для стекания воды повсей поверхности элементов 4, 5, б и образоьания водяной пленки на зазорах а и б, имеющихся между элементами 4, 5 и 6.10 Горизонтальное перемещение электрода 1обсспечиьается телескопической конструкциейуплотнителя, причем водяное уплотнение приэтом не нарушается. Для перекрытия зазоровв положении, когда электрод 1 полностью15 введен в печь т, воду подают по трубам 8.Регулируя давление и расход воды, можнодобиться необходимой толщины пленки водыи нужного качества уплотнения,1. Устройство для уплотнения горизонтального электрода электродуговой печи, состоя Шее из уплотнителя, расположенного междукожухом печи и электрододержателем, отличаюи 1 ееея тем, что, с целью повышения надежности уплотнения, уплотнитель выполнен в виде телескопической трубы, в элементах 30 верхней части которой выполнены лотки, попе296814 Составитель В. Смоляренко Тсхрсд Л. В. Куклина Корректор А, П. Васильева Редактор Т, Фадеева Заказ 1049/8 Изд.457 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж.35, Раугнская наб., д. 4/5 Типография, пр, Сапунова, 2 речное сечение которых уменьшается от верхнего к нижнему. 2. Устройство по п, 1, отличающееся тем,что лотки выполнены с уклоном.
