Формирователь серии импульсов

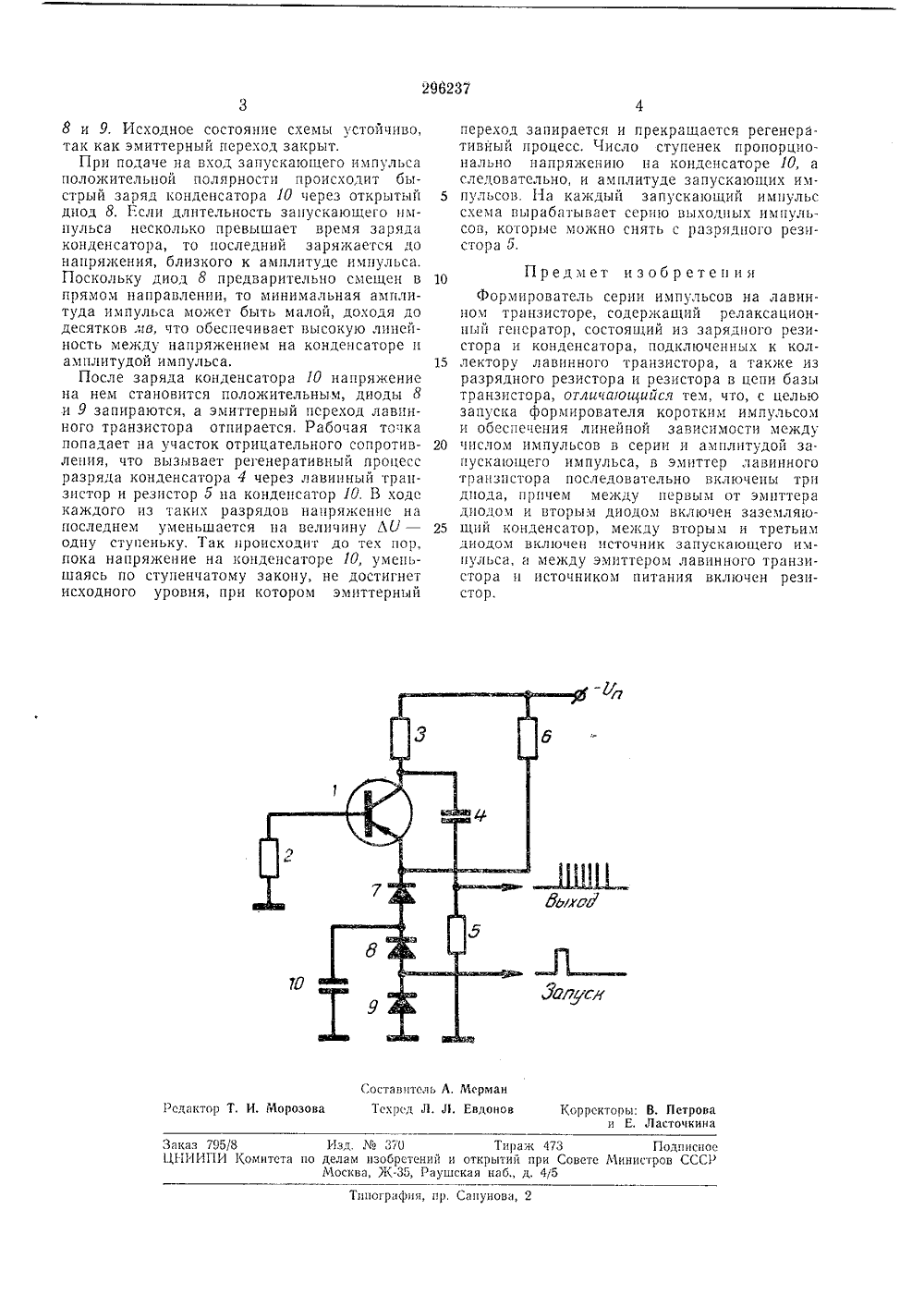

ОП И САНИ ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетских Социалистических Республик,ЧПК Н 031 3/30 Заявлено 21,7,1969 ( 1332725/26-9)с присоединением заявки МПриоритетОпубликовано 12.11.1971. Бюллетень М 8Дтта опубликования опцсацц 6.1.1971 Комитет по делая изобретений и открчтнй при Сосете 1/1 ннистрое СССРУДК 621.373.52(088,8) Авторизобретения В. П, Дьяконов Заявитель ФОРМИРОВАТЕЛЬ СЕРИИ ИМПУЛЬСОВ Изобретение относится к радцоэлектроншсе и может применяться в вычислительной и измерительной технике.Известны формирователи серии импульсов на лавинных транзисторах и Х-транзисторах, содержащие релаксационный генератор.Недостаток известных устройств состоит в том, что они не обеспечивают стабильности числа импульсов в серии и формирования запускающего импульса со стабильной длитель постыл и правильной формой. С целью обеспечения запуска формирователя коротким импульсом и линейной зависимости между числом импульсов в серии и 15 амплитудой запускающего импульса в предлагаемом устройстве в эмиттер лавинного транзистора последовательно включены трц диода, при этом между первым от эмиттера диодом и вторым диодом включен заземляю щий конденсатор, между вторым и третьим диодом включен источник запускающего импульса, а между эмиттером лавинного транзистора и источником питания включен резистор. 25На чертеже приведена принципиальная схема предлагаемого устройства.Устройство содержит лавинный транзистор 1, базовый резистор 2, коллекторный зарядный резистор 3, дозирующий конденсатор 4, 30 разрядный резистор 5, резистор б, диоды 7, 8 и 9 и накопительный конденсатор 10.Лавинный транзистор, резисторы 2, 3 и 5 и конденсатор 4 образуют обычную схему релаксационного генератора на лавинном транзисторе. Новыми элементами являются резистор б, диоды 7, 8 и 9 и конденсатор 10. С помощью резистора б через трц последовательно соединенных диода пропускается ток, поддерживающий этц диоды в проводящем состоянш, прп этом потенциал эмиттера лавинного транзистора отрицателен и равен сумме падений напряжецит на трех диодах. Отрицательное напряжение на эмиттере поддерживает транзистор в запертом состоянии. Через резистор 3 коллектор лавинного транзистора подключен к минусу источника питания, напряжение которого превышает напряжение лавинного пробоя коллекторного перехода Е/м Базовый резистор 2 Выбирается такой величины, что падение напряжения на нем от тока лавинного пробоя перехода коллектор - база меньше, чем падение напряжения на эмпттерных диодах. Это гарантирует закрытое состояние лавинного транзистора в исходном состоянии. Конденсатор 4 прц этом заряжен до напряжения, близкого к У, а конденсатор 10 - до напряжения, равного падению напряжения на двух открытых диодахерманвдонов оставитель ЛТехред Л. Л Редактор Т. И. Морозо корректоры: В. Петрова и Е. Ласточкина аказ 795/8 Изд 1 Го 370 Тираж 473 ПодписноеЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская набд, 4/5 Типография, пр, Сапунова,8 и 9. Исходное состояние схемы устойчиво, так как эмиттерный переход закрыт.При подаче на вход запускающего импульса положительной полярности происходит быстрый заряд конденсатора 10 через открытый диод 8. Гсли длительность запускающего импульса несколько превышает время заряда конденсатора, то последний заряжается до напряжения, близкого к амплитуде импульса. Поскольку диод 8 предварительно смещен в прямом направлении, то минимальная амплитуда импульса может быть малой, доходя до десятков яв, что обеспечивает высокую линейность между напряженнем на конденсаторе ц амплитудой импульса.После заряда конденсатора 10 напряжение на нем становится положительным, диоды 8 и 9 запираются, а эмиттерный переход лавинного транзистора отпирается, Рабочая точка попадает на участок отрицательного сопротивления, что вызывает регенеративный процесс разряда конденсатора 4 через лавицный транзистор и резистор 5 на конденсатор 10. В ходе каждого из таких разрядов напряжение на последнем уменьшается на величину ЛУ - одну ступеньку. Так происходит до тех пор, пока напряжение на конденсаторе 10, уменьшаясь по ступенчатому закону, не достигнет исходного уровня, при котором эмцттерный переход запирается и прекращается регенеративйый процесс. Число ступенек пропорционально напряжению на конденсаторе 10, а следовательно, и амплитуде запускающих им.5 пульсов. На каждый запускающий импульссхема вырабатывает серию выходных импульсов, которые можно снять с разрядного резистора 5. Предмет изобретенияФормирователь серии импульсов на лавинном транзисторе, содержащий релаксационньш генератор, состоящий из зарядного резистора и конденсатора, подключенных к кол лектору лавинного транзистора, а также изразрядного резистора и резистора в цепи базы транзистора, отличагощийся тем, что, с целью запуска формирователя коротким импульсом ц обеспечения линейной зависимости между 20 числом импульсов в серии и амплитудой за.пускающего импульса, в эмиттер лавинного транзистора последовательно включены три диода, причем между первым от эмцттера диодом и вторым диодом включен заземляю щий конденсатор, между вторым и третьимдиодом включен источник запускающего импульса, а между эмиттером лавинного транзистора и источником питания включен резистор.
