Способ регулирования сварочных процессов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 295630
Авторы: Виноградов, Попенко, Солодкин
Текст

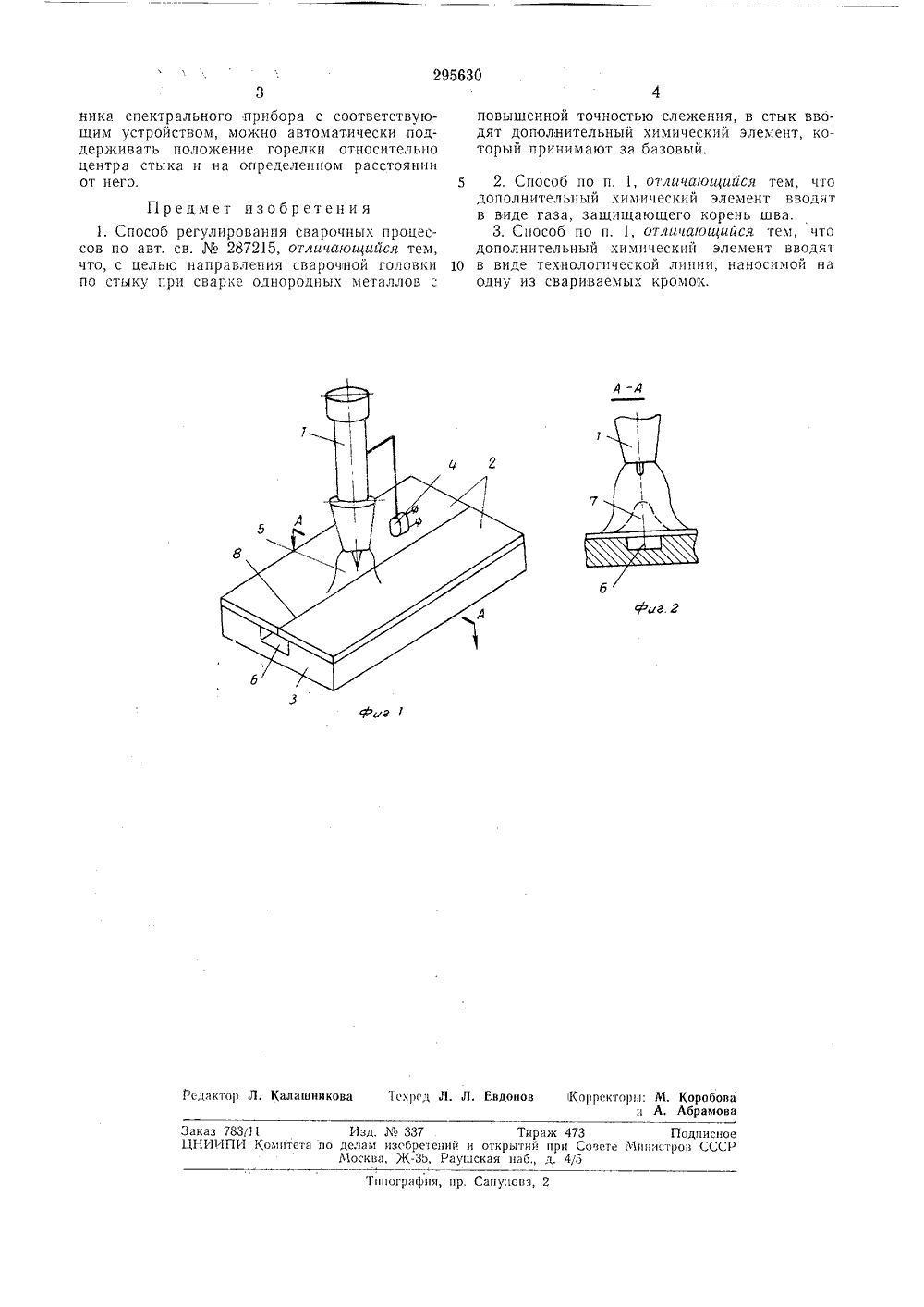

О П И С А Н И Е 295630ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства287215 аявлено 12,Ч.1967 ( 116238 присоединением заявки1 К В 231( 9/10 6 050 3/04 ПриоритетОпубликовано 12.11.1971. Бюллетень8 Дата опубликования описания 7.1 Ч.1971 Комитет по делам зобретений и открытий прн Совете Министров СССР, Солодкин, В. А. Виноградов и В опенко Заявитель ГУЛИРОВАНИЯ СВАРОЧНЫХ ПР СПОС ва газ 8, долву от Наприи связывагкого прием Известен способ регулирования сварочных процессов, при котором световой поток, излучаемый сварочной ванной в процессе сварки, разлагают в спектр и, основываясь на иятенсивности спектральной линии базового элемента, устанавливают требуемое значение регулируемого параметра (см. основное авт. св.287215).Предложенный способ отличается от известного тем, что в стык вводят дополнительный химический элемент, принимаемый за базовый. Дополнительный химический элемент вводят в виде газа, защищающего корень шва, или в виде технологической линии, наносимой ца одну из свариваемых кромок. Это позволяет использовать известный способ для направления сварочной головки по стыку при сварке однородных металлов, что повышает точность слежения, чем при применении других известных способов. Такоерешениеобьясняется тем, что датчиком положения головки является сама дуга и, следовательно, отсутствует методическая ошибка, вызываемая наличием расстояния от датчика до головки.На фиг. 1 представлена схема, иллюстрирующая предлагаемый способ при сварке с защитой корня шва; на фиг. 2 - разрез по А - А ца фиг,1,На чертежах изображены: сварочная горелка 1, свариваемое изделие 2, подкладка 8,спектральный прибор (датчик) 4, защитный газ б, подаваемый в горелку, газ б защиты корня шва, кривая 7 распределения газа б на стыке 8.5 В случае сварки с защитой корня шб, подаваемый по каналу в подкладке жец отличаться по химическому соста газа б, который поступает в горелку 1.мер, при сварке в среде аргоца защиту корня О шва производят гелием, при сварке в дзоте- -дргоном или гелием и т. д.Прп смещении горелки относительно стыка8 концентрация газа б в дуге падает. Снижение концентрации фиксируется спектральным 5 прибором 4 по уменьшению интенсивности характерной линии газа б.Когда нет необходимости защищать кореньшва, на одну цз кромок изделия наносят технологическую линию, Положение горелки оп- О ределяют по содержанию в дуге элемента нд.несения (технологической линии). При отклонении горелки в сторону данной линии концентрация элемента нанесения в дуге возрас тает, при отклонении в другую сторону - па дает, Это изменение концентрации также фиксируется по увеличению или уменьшению интенсивности линий элемента нанесения с по мощью спектрального прибора.Применяя предлагаемый способО сигнал на выходе фотоэлектричес295630 Фиг сдактор Л, Калашникова Тсхред Л. Л. Евдонов Корректо 1 нн М. Коробоваи А. Абрамова Заказ 783 Л 1 Изд. М 337 Тираж 473ЦНИИПИ Комитета по делам изобрезений и открытий при СоМосква, Ж, Раушская наб., и. 475 Подп испоы Министров СССР Типографии, пр. Сапунова,ника спектрального прибора с соответствующим устройством, можно автоматически поддерживать положение горелки относительно центра стыка и на определенном расстоянии от него. Предмет изобретения1. Способ регулирования сварочных процессов по авт. св.287215, отличающийся тем, что, с целью направления сварочной головки по стыку при сварке однородных металлов с повышенной точностью слежения, в стык вводят дополнительный химический элемент, который принимают за базовый. 5 2, Способ по п. 1, отличающийся тем, что дополнительный химический элемент вводят в виде газа, защищающего корень шва,3. Способ по и. 1, отличающийся тем, что дополнительный химический элемент вводят 10 в виде технологической линии, наносимой на одну из свариваемых кромок.
