Способ коррекции ошибок при дельта-модуляции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

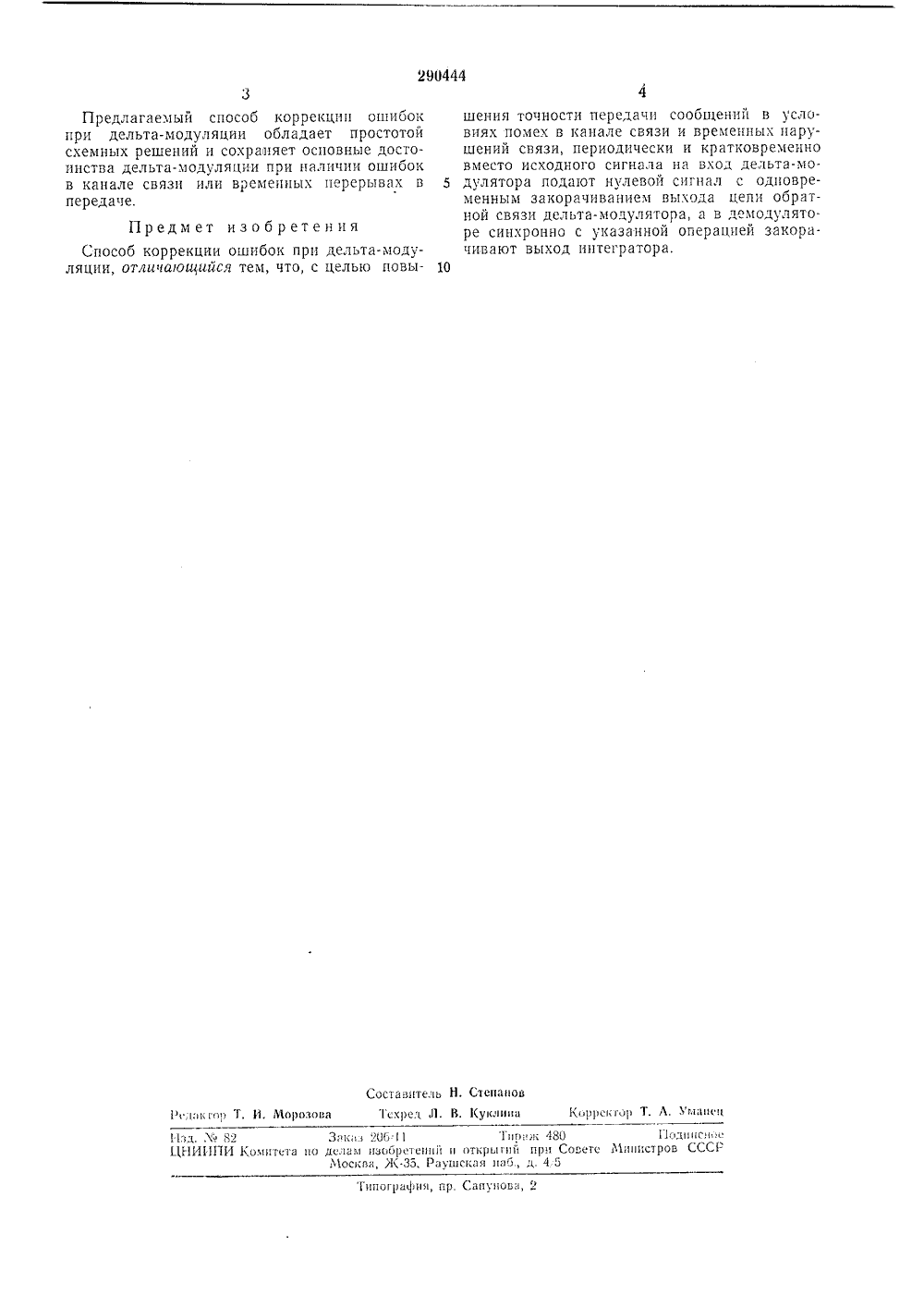

О П И С А Н И Е 29 О 444ИЗОБРЕТЕН ИЯ,Союз СоветскихСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕ с ЕЛЬСУВУ Зависимое от авт. свидетельстваМПК Н 03 к 1332 влено 24.Х,1969 (,чо 1371308/26 рисоединением за ки-Приорите Комитет по делам изобретений и открытий при Совете Министров СССРДК 621.391.833.4 (088.8) убликовано 22.Х 11.1970, Бюлле ень2 за 1971 1 с 1 Дата опубликован описания О Авторызобретени, Т. ов и В. В. Гладчен Заявитель РРЕКЦИИ ОШИБОК П ЬТА-МОДУ И СПОС Изобретение относится к области радиосвязи и может быть использовано в системах телеметрии, связи, фототелеграфии и телевидения.Известны способы коррекции ошибок при дельта-модуляции, при котором напряжение сигнала отображают ступенчатой апрокспмирующей кривой вспомогательного напряжения и в линию связи передают кратковременные импульсы О или 1, формируемые из перепадов вспомогательного напряжения. На приемной стороне принятыми импульсами возбуждаются ступенчатые напряжения одинаковой амплитуды и суммируются последние с учетом их полярности, получая напряжение местного ситнала, близкое по форме к первоначальной функции.Однако в условиях воздействия помех в канале связи, вызывающих трансформацию символов О или 1, передача информации прн дельта-модуляции сопровождается накоплением ошибок в демодуляторе приемника, что приводит к большим погрешностям передачи, особенно в тех случаях, когда спектр передаваемой функции начинается от нуля, например, в телеметрии. Другой недостаток дельта-модуляции состоит в невозможности восстановления истинного значения передаваемой функции при кратковременных перерывах в передаче, Использование известных способов коррекцни ошибок приводит к усложнешпо аппаратуры на приемной и передающей стороне,снижая основное досто;яство дельт;1-модуляции - простоту схемных решений,5 С целью повышения точности передачи сообщенш в условиях помех в канале связи и временных нарушений связи по предлагаемомуспособу периодически и кратковременно черезопределенные промежутки времени вместо пс 10 ходного сигнала на гход дельта-модулятораподается нулевой сигнал с одновременным здкорачиванпем выхода цепи обратной связидельта-модулятора, а в демодуляторе синхронно с указанной операцией здкорачпзается л 115 ход интегратора.Синхронный .режим обеспечивается применением системы посимвольной сшхронпздцпиОт генератора тактовои часто Г 1 яд приемн 011стороне с последующим делением этой частоты20 в зависимости от периодичности коррекции.При работе с тактовой частотой, значительно превышающей граничную частоту спектрдпередаваемых сооб цснпй, время, здтрдчивдемое на передачу двоичной последовательности,25 соответствующей скачку сигнала сообщения впроцессе коррекЦш, явтяется незначительным.Оно моькет Оыть сок)дцьено В несколь,0 р 113при использовании на передающем и пр 1;емном конце канала связи дпрокспмдцпи с иере 30 менным весом прирььщеьпш,290444 Сост а ви тель Н. Степа нов Гсх)ед Л. В. Куклина Коррекгор Т. А. Угииии Ч док гор Т, 11, ЛЪороаовавд. Л 82 Зека2061 1 и 1 юат 480 1 иди игиоеЦг 1 И 1 ПИ Еогиитета ио делам иаовретеиий и открыгий при Совете Министров СССРМосква, Ж.З 5, Раушсиаи иав, д. 4 5 ипографии, пр Сапуиова, 2 Предлагаемый способ коррекции ошибок при дельта-модуляции обладает простотой схемных решений и сохраняет основные достоинства дельта-модуляции при наличии ошибок в канале связи или временных перерывах в передаче. Предмет изобретенияСпособ коррекции ошибок прп дельта-модуляции, отличающийся тем, что, с целью повышения точности передачи сообщений в условиях помех в канале связи и временных нарушений связи, периодически и кратковременно вместо исходного сигнала на вход дельта-мо.5 дулятора подают нулевой сигнал с одновременным закорачивацием выхода цепи обратной связи дельта-модулятора, а в демодуляторе синхронно с указанной операцией закорачивают выход интегратора.10
СмотретьЗаявка
1371308
Р. Т. Сафаров, В. В. Гладченко
МПК / Метки
МПК: H03M 13/01, H03M 3/02
Метки: дельта-модуляции, коррекции, ошибок
Опубликовано: 01.01.1971
Код ссылки
<a href="https://patents.su/2-290444-sposob-korrekcii-oshibok-pri-delta-modulyacii.html" target="_blank" rel="follow" title="База патентов СССР">Способ коррекции ошибок при дельта-модуляции</a>
