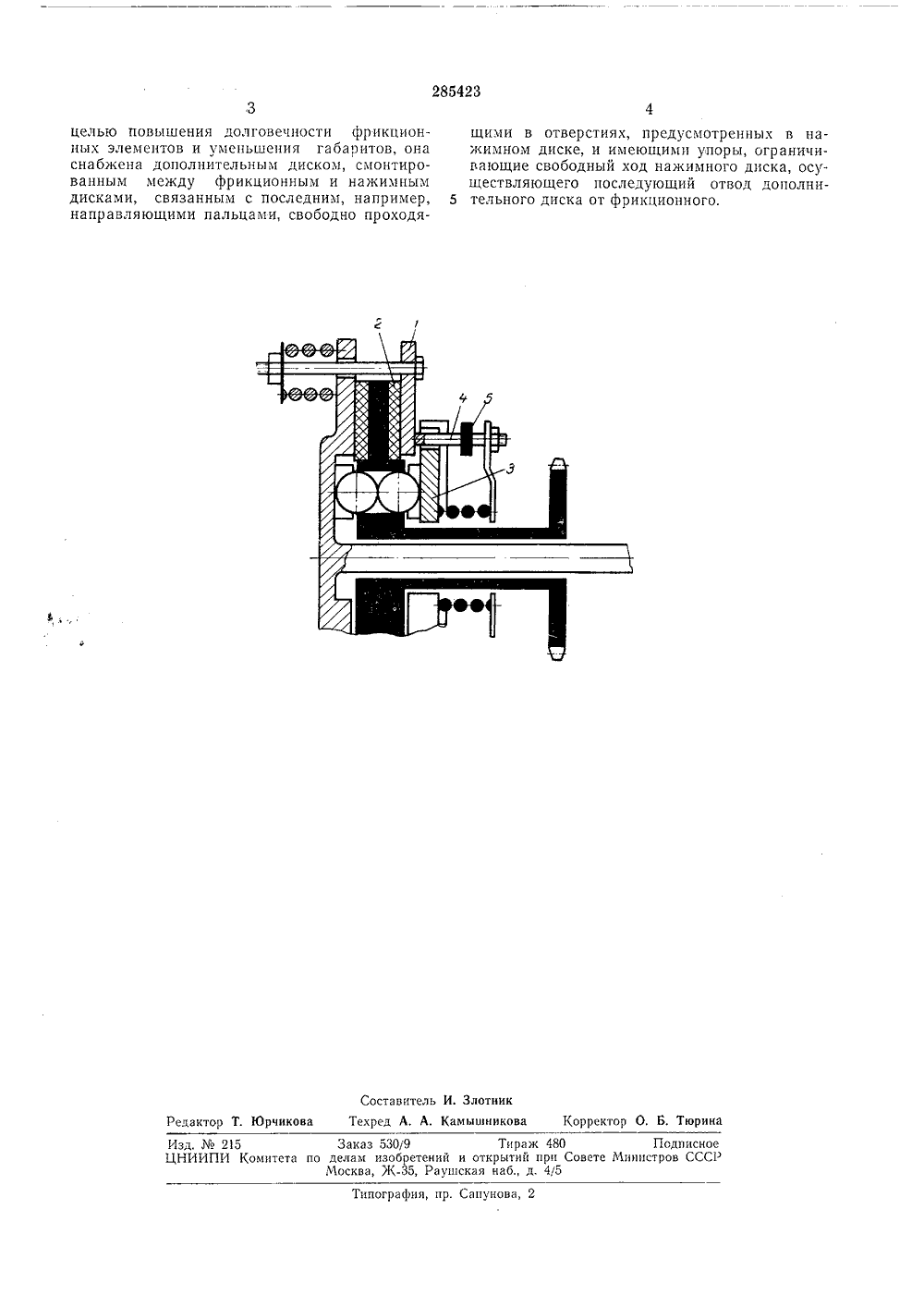

О П И С А Н И Е 285423ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимо авт. свидетельства169 аявлено 29,1 Ч.1969 ( 1327152/25 л. 47 с,ием заявкиисоедин МПК Г 16 т 1 13/52УДК 621.825.54(088 тет по делам ПриоритетОпубликоваДата опубли зобретений и открытийпри Совете МинистровСССР 29,Х.1970. Бюллетень3 зания описания 19.111.1971 Авторыизобретения, С Заявитель Государственно, Гратович, В, П. Черных и П. А. Ворхопециальное конструкторское бюро по зерноуборочнькомбайнам и самоходным шасси ПРЕДОХРАНИТЕЛЬНАЯ ФР ННАЯ МУФТА ом диске, и вводный ход ) отвод доонного. Это онных элеты.аемая мнфПредмет изо Предохранительная фр вт. св.169357, от,тич етени эфта ем, что,кционна отттаяся Изобретение может быть использовано в машиностроении, главным образом сельхоз- машиностроении, и направлено на усовершенствование предохранительной фрикционношариковой муфты, одновременно используе мой в качестве датчика для включения в работу устройства, технологически связанного с муфтой.В основном авторском свидетельстве169357 описана предохранительная фрик ционная муфта, содержащая один или несколько ведомых и нажимной ведущий диски. Причем ход нажимного диска обычно во много раз превышает зазор между фрикционными элементами, необходимый для выключения 15 привода. В результате элементы муфты подвержены большим ударным нагрузкам, при которых быстро разрушаются фрикционные элементы и опорные подшипники приводного вала. 20Кроме того, увеличение осевого хода нажимного диска влечет за собой увеличение габаритов муфты, что сильно ограничивает ее применение.Описываемая муфта отличается от извест ных тем, что она снабжена дополнительным диском, смонтированным между фрикционным и нажимным дисками, который связан с последним, например, направляющими пальцами, Ппи этом пальцы свободно проходят в отвер стпях, предусмогренных вихтеют упоры, ограничиваю(нажимного диска, осущест гсполнительного диска отповышает долговечностьментов и уменьшает габарНа чертеже изображената, разрез.Она содержит дополнительный диск 1, размещенный между фрикционным 2 и нажимным 3 дисками, который связан с последним направляющими пальцами 4 с упорами 5. Пальцы свободно проходят через отверстия в нажимном диске,При возрастании момента выше предельного, передаваемого муфтой, например, при переполнении камеры копнителя ведомый диск 2 пробуксовывает относительно ведущего и дополнительного дисков. Шарики по мер. выкатывания из углублений на торцовые плоскости ведущего нажимного диска, сжимая пружину, смещают нажимной диск вдоль оси привода до упоров. В конце хода перед выходом шариков из углублений диск 3 через направляющие пальцы оттягивает дополнительный диск и освооождает поверхности трения.2854231 Составитель И. ЗлотникТехред А. А. Камьппникова Корректор О, Б. Тюрина Редактор Т. Юрчикова Изд.25 Заказ 530(9 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР Москва, Ж, Раушская наб д. 45 Типография, пр. Сапунова, 2 целью повышения долговечности фрикционных элементов и уменьшения габаритов, она снабжена дополнительным диском, смонтированным между фрикционным и нажимным дисками, связанным с последним, например, направляющими пальцами, свободно проходящими в отверстиях, предусмотренных в нажимном диске, и имеющими упоры, ограничивающие свободный ход нажимного диска, осуществляющего последующий отвод дополни тельного диска от фрикционного.
