Устройство для дистилляции масляной мисцеллы

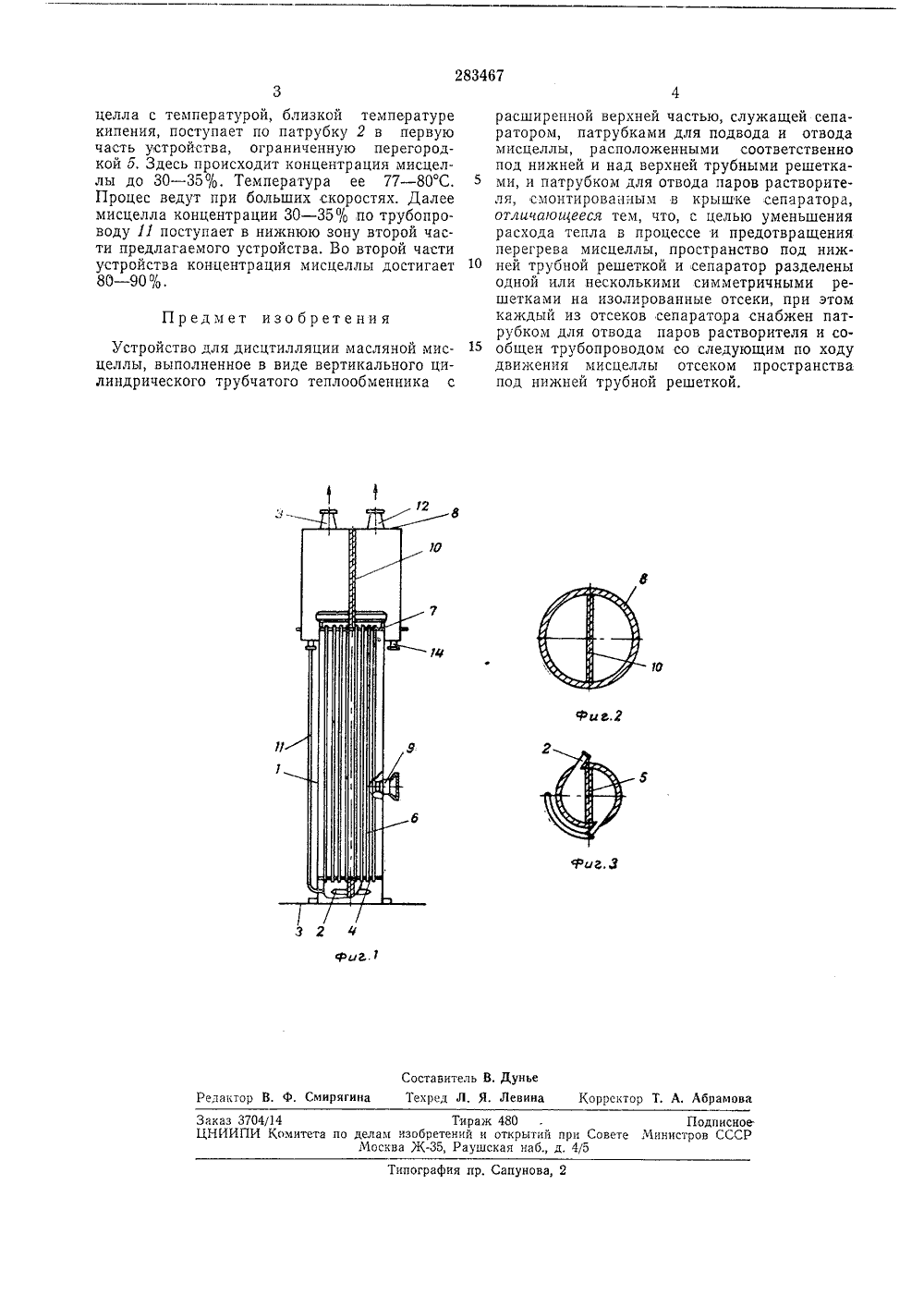

283467 Союз Советских Социалистических РеспуйлинПК С 111 т 1/10 В 01 с 1 1/10 УДК 66.048,541,.665.1.034 (088, Номитет по делам вобретений и открытий при Совете Министров СССРИ. И. ЮнусовН. Насырова Заявите шкентский политехнический институт ТРОЙ СТ ЯНОЙ МИСЦЕЛЛЪ Я ДИСТИЛ И 2 предлагаемом ус щим образом, Ми Изобретение относится к оборудованию для маслоэкстракционного производства, в частности к устройствам для дистилляции масляной мисцеллы.Известно аналогичное устройство, выполненное в виде вертикального цилиндрического трубчатого теплообменника с расширенной верхней частью, служащей сепаратором, патрубками для подвода и отвода мисцеллы, расположенными соответственно под нижней и над верхней трубными решетками, и патрубком для отвода паров растворителя, смонтированным в крышке сепаратора.В результате обработки мисцеллы в таких устройствах ее температура поддерживается на уровне 104 в 1 С, Длительное воздействие высокой температуры приводит к ухудшению качества получаемого масла. Кроме того, поддержание высокой температуры мисцеллы приводит к большим потерям тепла, уносимого с растворителем.Предлагаемое устройство отличается от известного тем, что пространство под нижней трубной решеткой,и сепаратор разделены одной или несколькими симметричными решетками на изолированные отсеки. Каждый из отсеков сепаратора снабжен патрубком для отвода паров растворителя и сообщен трубопроводом со следующим по ходу движения мисцеллы отсеком пространства под нижней трубной решеткой. Это отличие позволяетуменьшить расход тепла в процессе и способствует предотвращению перегрева мисцеллы.На фиг. 1 схематически изображено предлагаемое устройство, продольный разрез; нафиг, 2 - сепаратор, поперечный разрез; нафиг, 3 - пространство под нижней трубнойрешеткой, поперечный разрез.Устройство включает корпус 1, в нижней10 части которого имеется патрубок 2 для подвода мисцеллы в пространство между дном 8и нижней трубной решеткой 4. Это пространство разделено на две части перегородкой б.В отверстиях решетки 4 глухо закреплены15 трубки б, которые в верхней части закрепленыв решетке 7, аналогичной решетке 4. Над трубками б установлен сепаратор 8. Для подачипара в межтрубное пространство служит патрубок 9. Сепаратор 8 разделен перегород 20 кой 10 на две части. Перегородки 5 и 10 выполнены так, что они разделяют устройство начасти, которые не имеют сообщения внутриаппарата, Они сообщаются трубопроводом 11,соединяющим сепаратор первой части с ниж 25 ним пространством второй части. Для отводапаров имеются пароотводящие патрубки 12 и18. Крепкая мисцелла отводится по патруб.ку 14,Процесс дистилляции в тЗо ройстве происходит следую с283467 Предмет изобретения Фиг Ю Составитель В, Дунь Текред Л, Я. Леви Смиряги орректор Т, А. Абрамова едакто каз 3704/14 Тирагк 480 ПодписноеНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква Ж, Раушская наб., д. 4/5 Типография пр. Сапунова,целла с температурой, близкой температуре кипения, поступает по патрубку 2 в первую часть устройства, ограниченную перегородкой б. Здесь происходит концентрация мисцеллы до 30 - 35%. Температура ее 77 - 80 С. Процес ведут при больших скоростях. Далее мисцелла концентрации 30 - 35% по трубопроводу 1 поступает в нижнюю зону второй части предлагаемого устройства. Во второй части устройства концентрация мисцеллы достигает 80 - 90%. Устройство для дисцтилляции масляной мисцеллы, выполненное в виде вертикального цилиндрического трубчатого теплообменника с расширенной верхней частью, служащей сепаратором, патрубками для подвода и отвода мисцеллы, распологкенными соответственно под нижней и над верхней трубными решетками, и патрубком для отвода паров растворителя, смонтирова иым в крышке сепаратора, отличающееся тем, что, с целью уменьшения расхода тепла в процессе и предотвращения перегрева мисцеллы, пространство под ниж ней трубной решеткой и сепаратор разделеныодной или несколькими симметричными решетками на изолированные отсеки, при этом каждый из отсеков сепаратора снабжен патрубком для отвода паров растворителя и со общен трубопроводом со следующим по ходудвижения мисцеллы отсеком пространства под нижней трубной решеткой.
