Устройство для испытания конденсаторов по электрическим параметрам
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

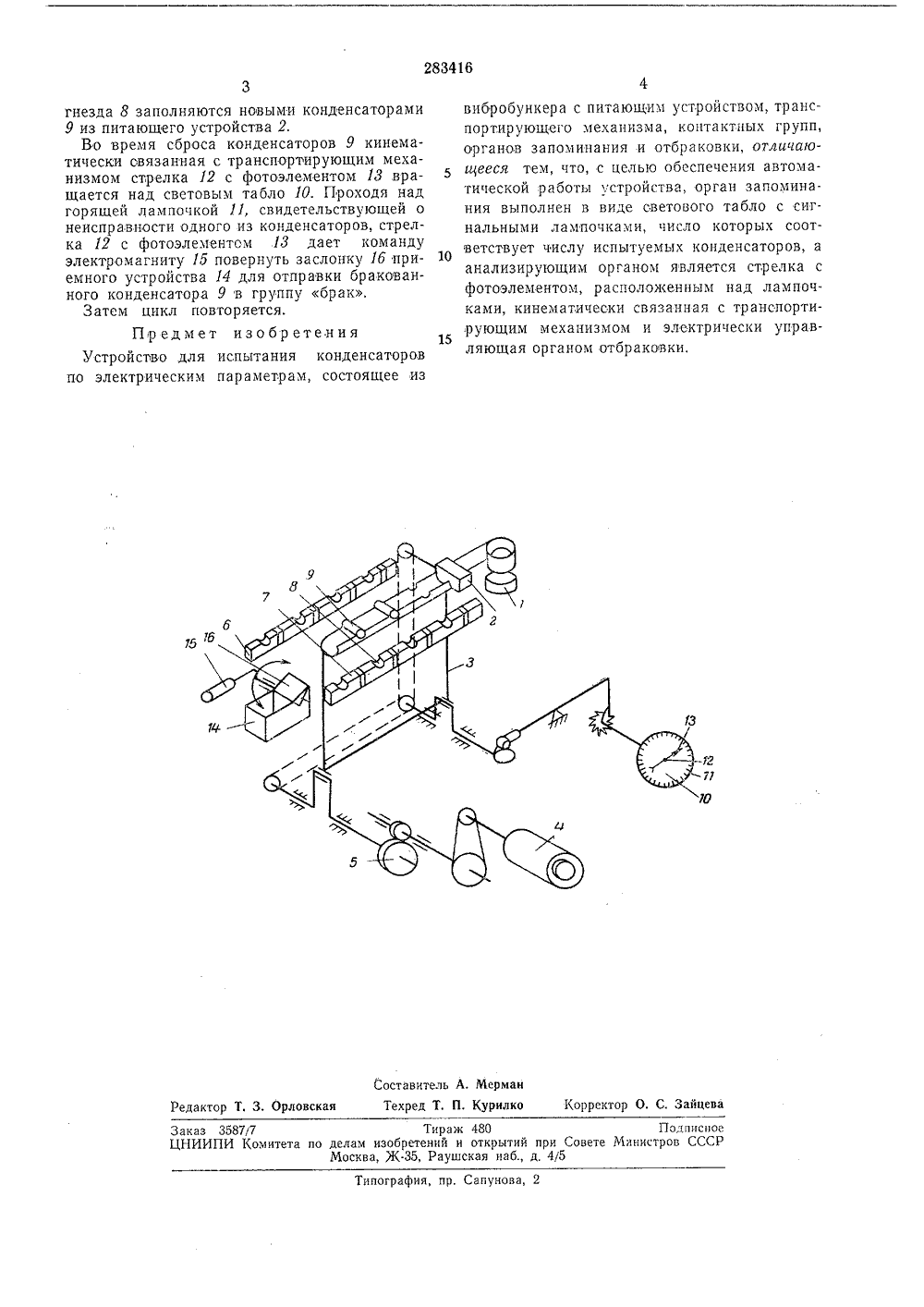

ОПИСАНИ ЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 283416 Союз Советских Социалистических Республикнор итет убликов Комитет по лелем зобретений и открытий при Совете Министров СССРно 06,Х,1970. Бюллетень31 иковакия описания 10.Х 11.1970 Дата опу Авторыизобретения С, Пшеничный, И. А. Будкин, В, Л. Алексеев, А, Д. Корнеев и Д. Н, Успенский, Стажков 3 аявител УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ КОНДЕНСАТОРО ПО ЭЛЕКТРИЧЕСКИМ ПАРАМЕТРАМИзобретение предназначено для,использования преимущественно в электронной промышленности, но может найти применение и на радиокерамических предприятиях.Известны устройства для испытания конденсаторов по электрическим параметрам, состоящие из вибробункера с питающим устройством, транспортирующего механизма, контактных групп, органов запоминания и отбраковки. Такие устройства сложны, а испытание с их помощью одновременно большого количества конденсаторов в течение длительного времени невозможно.Цель, изобретения - обеспечение автоматической работы устройства. Для этого в предложенном устройстве орган запоминания выполнен в:виде светового таоло с сигнальными лампочками, число которых соответствует числу испытуемых конденсаторов. Анализирующим органом является стрелка с фотоэлементом, расположенным над лампочкамикинематически связанная с транспортирующим механизмом и электрически управляемая органом отбраковки.На чертеже представлена кинематическая схема устройства.Устройство состоит из вибробункера 1 с питающим устройством 2, транспортирующего механизма, выполненного в виде шаговой,перекладывающей линейки 8, получающей движение от электродвигателя 4 через редуктор 5; контактной группы из шин б и 7 с гнездами 8 для конденсаторов 9; органа запоминания, представляющего собой световое табло 5 10 с лампочками 11, число которых соответствует числу испытуемых конденсаторов 9; стрелки 12 с фотоэлементом И и приемного устройства 14 с электромагнитом 15 и заслонкой 1 б.10 Устройство работает следующим образом.Конденсаторы 9 из вибробункера 1 подают в питающее устройство 2, работающее синхронно с транспортирующим механизмом, и укладывают в гнезда 8 шин б и 7.15 После заполнения всех гнезд шин б и 7конденсаторами шаговая перекладывающая линейка 3 опускается:в нижнее положение, электродвигатель 4 останавливается, и на шины б и 7 в течение заданного времени пода ется испытательное напряжение для проверкиконденсаторов 9. В случае пробоя какого-либо конденсатора 9 на световом табло 10 зажигается лампочка 11, соответствующая гнезду 8 бракованного конденсатора 9, и горит до 25 конца следующего загрузочного цикла.По истечении времени испытания включается электродвитатель 4, и шаговая перекладывающая линейка 8, передвигаясь, сорасывает испытанные конденсаторы 9 в приемное уст ройство 14, Одновременно освобожденныеПодписновете Министров СССР Тираж 480 елам изобретений и открытий приМосква, Ж.35, Раушская наб., д, 4( Заказ 3587/7ЦНИИПИ Комитета нова, 2 ипография, пр гнезда 8 заполняются новыми конденсаторами 9 из питающего устройства 2.Во время сброса конденсаторов 9 кинематически связанная с транспортирующим механизмом стрелка 12 с фотоэлементом 13 вращается над световым табло 10. Проходя над горящей лампочкой 11, свидетельствующей о неисправности одного из конденсаторов, стрелка 12 с фотоэлементом 13 дает команду электромагниту 15 повернуть заслонку 1 б приемного устройства 4 для отправки бракованного конденсатора 9 в группу брак.Затем цикл повторяется.Предмет изобретенияУстройство для испытания конденсаторов по электрическим параметрам, состоящее из вибробункера с питающим устройством, транспортирующего механизма, контактных групп, органов запоминания и отбраковки, отличаюи 4 ееся тем, что, с целью обеспечения автоматической работы устройства, орган запоминания выполнен в виде светового табло с сигнальными лампочками, число которых соответствует числу испытуемых конденсаторов, а анализирующим органом является стрелка с фотоэлементом, расположенным над лампочками, кинематически связанная с транспортирующим механизмом и электрически управляющая органом отбраковки.
СмотретьЗаявка
1323825
И. С. Пшеничный, И. А. Будкин, В. Л. Алексеев, В. Н. Стажков, А. Д. Корнеев, Д. Н. Успенский
МПК / Метки
МПК: G01R 27/26, H01G 13/00
Метки: испытания, конденсаторов, параметрам, электрическим
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-283416-ustrojjstvo-dlya-ispytaniya-kondensatorov-po-ehlektricheskim-parametram.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для испытания конденсаторов по электрическим параметрам</a>
