Приспособление для тушения горящих нефтяных фонтанов

Номер патента: 28187

Приспособление для тушения горящих нефтяных фонтанов. Страница 2.

ZIP архив

Текст

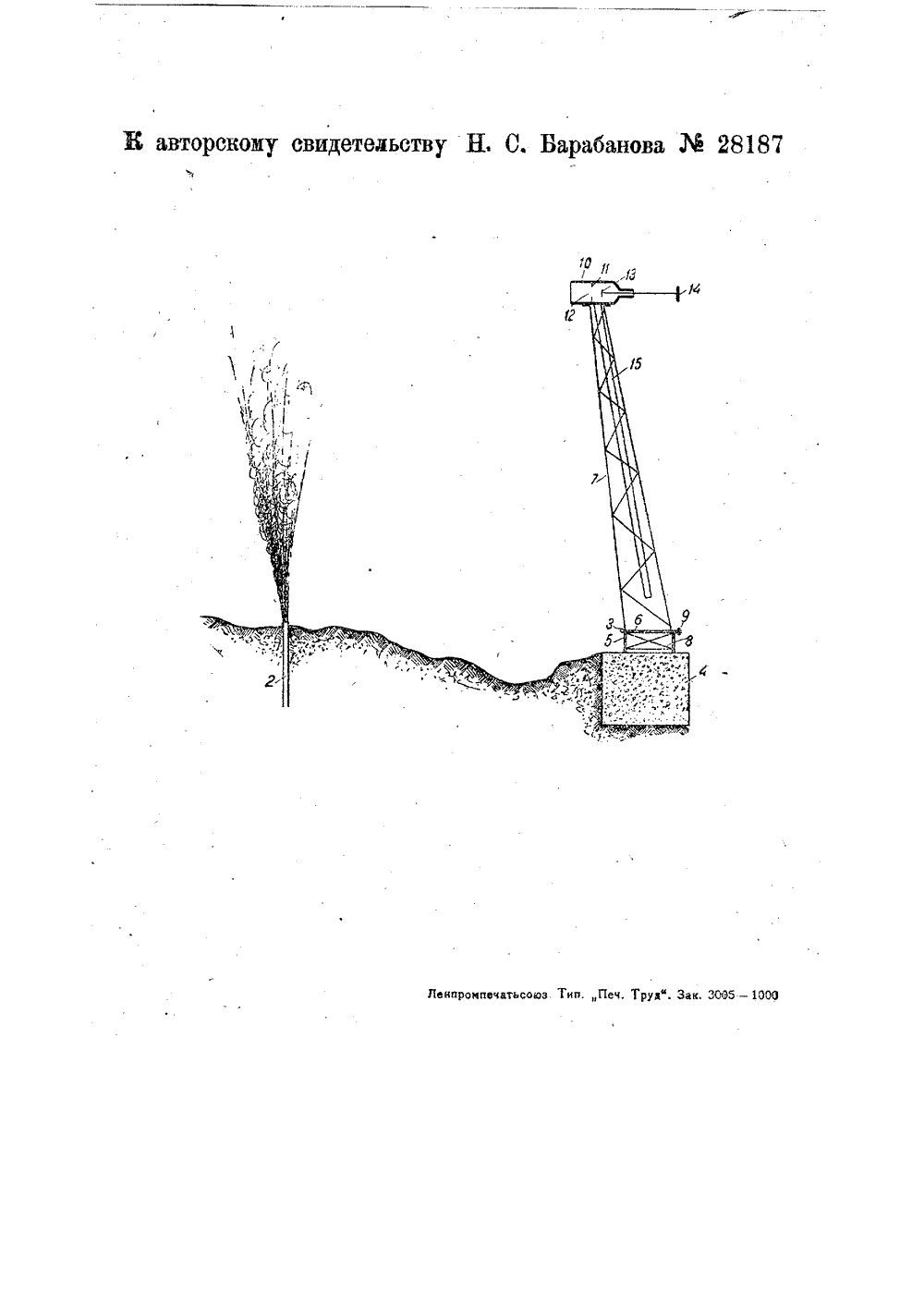

;ласс 5 а, 4 САН их нефтяных нова, заввленно М 88530). онтан 5 ма, Бара свид. осится рящих игания рубой, закрыо фонП щих н желез н снабже которо чающе которо закрыт фонтан ниром башни испосооления для туиени К авторскому свидетельству К 1931 года (заядаче авторского свидетельст Предлагаемое изобретение отн к устройствам для тушения го нефтяных фонтанов путем надв железного колпака с отводной т снабженной перегородкой, с целью тия устья сбсадных труб горящег тана. На схематическом чертеже показан общий вид приспособления для тушения горящего нефтяного фонтана,На расстоянии, дающем возможность производить надземныеработы во время пожара нефтяного фонтана, устраивают бетонный фундамент 4, в который закладывают петли 5, соединенные шарниром 3 с петлями 6 башни 7, Последняя своей подошвой устанавливается на металлическом основании 8, забетонированном на фундаменте 4, и скрепляется с основанием 8 болтами 9. При снятии болтов 9 башня 7 может быть поворачиваема вокруг шарнира 3.На верхней части башни 7 устанавливают железный колпак 10, снабженный перегородкой 11, разделяющей его на две части, с отверстием 72, закрываемым клапаном 13 при помощи рукоятки 14, Внутри башни 7 укреплена отводная труба 75, диаметром, равным обсадной трубе 2, соединенная с верхней частью железного колпака 1 О, при опубликовано 30 ноября 1932 года чем соединения звеньев трубы 15 выполняются гибкими металлическими рукавами.По окончании всех работ снимают болты 9 и с помощью домкратов выводят из равновесия башню 7, которая, падая, закроет железным колпаком 70 обсадную трубу 2 так, что газы и нефть " направятся по отводной трубе 75, копен, которой, в целях безопасности, делается изогнутым вверх. Затем засыпают колпак 10 и башню 7 землей с таким расчетом, чтобы после закрытия клапаном 73 отверстия в перегородке 71 давлением газа и нефти из скважины башня и колпаки 70 не были отброшены. редмет изобретения.испособление для тушения горяефтяных фонтанов, состоящее из ого колпака с отводной трубой, нного перегородкой, отверстие в й закрывается клапаном, отлиеся тем, что железная башня, на й установлен колпак, с целью ия устья обсадных труб горящего а, соединена с фундаментом шар для поворачивания около него после снятия болтов 9.

Смотреть

Заявка

88560, 15.05.1931

Барабанов Н. С

МПК / Метки

МПК: E21B 35/00

Метки: горящих, нефтяных, тушения, фонтанов

Опубликовано: 30.11.1932
