Устройство программного управления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

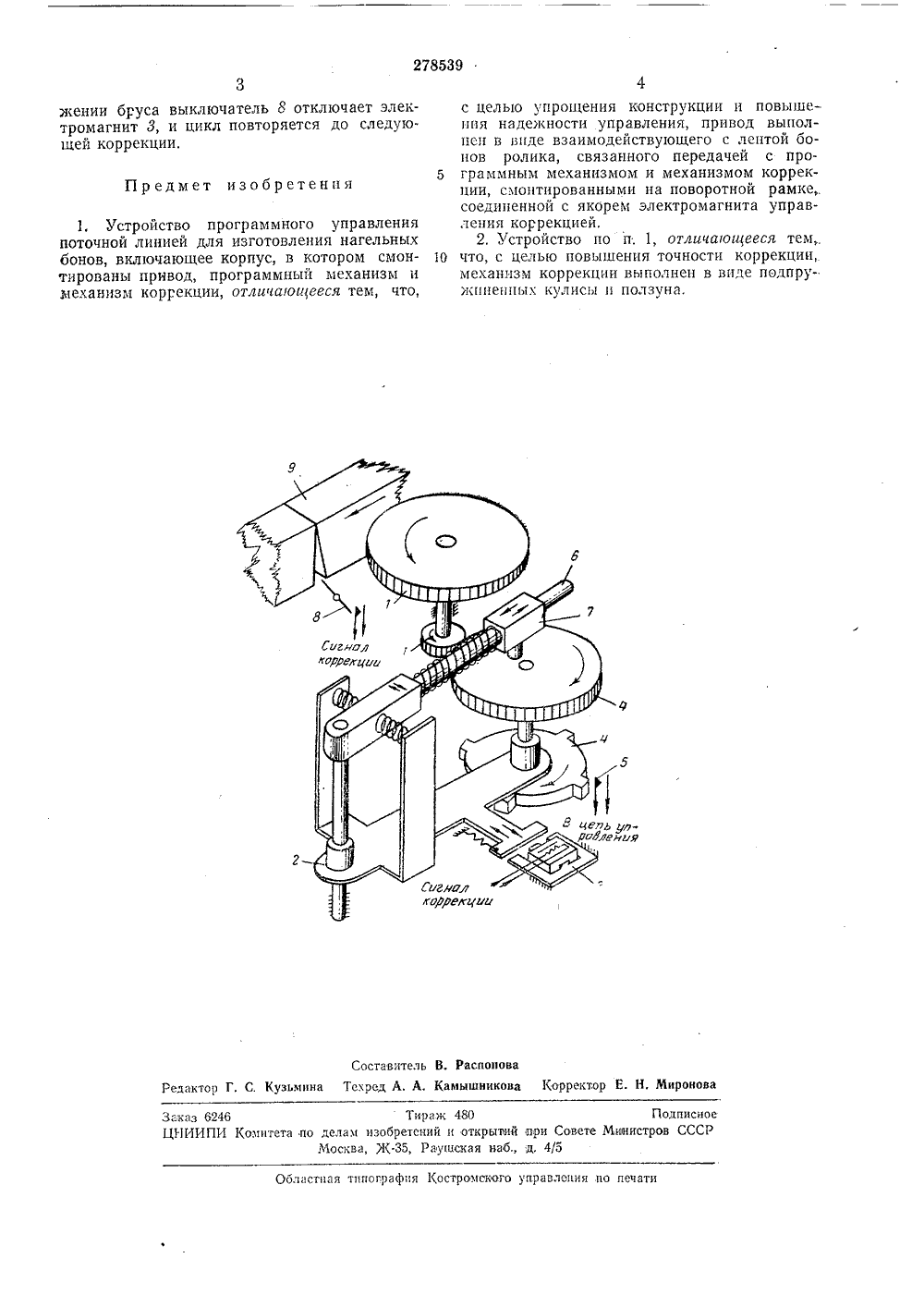

ОПИСАЙИ Е ИЗОБРЕТЕН ИЯ 278539 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт, свидетельства-Заявлено 12. Ч. 1968 ( 1238728/29-33)с присоединением заявки-Приоритет -Опубликовано 05.7111.1970. Бюллетень25Дата опубликования описания 26.Х 1. 1970 Кл. 81 е, 129 Комитег по делам изобретений и открытий ори,Совете Министров СССРЗаявитель УСТРОЙСТВО ПРОГРАММНОГО УПРАВЛЕНИЯ ПОТОЧНОЙ ЛИНИЕЙ ДЛЯ ИЗГОТОВЛЕНИЯ НАГЕЛЪНЫХ БОНОВИзвестно устройство программного управления поточной линией для изготовления на. гельных бонов, включающее корпус, в котором смонтированы привод, программный механизм и механизм коррекции. 5Целью изобретения является упрощение конструкции и повышение надежности управления,Достигается это тем, что привод устройства выполнен в виде взаимодействующего с 1 о лентой бонов ролика, связанного передачей с программным механизмом и механизмом коррекции, смонтированными на поворотной рамке, соединенной с якорем электромагнита управления коррекцией, причем механизм 15 коррекции выполнен в виде подпружиненных кулисы и ползуна.Изобретение поясняется чертежом. В корпусе установлены привод 1, поворотная рамка 2 и электромагнит д, На поворотной рам ке смонтированы программный механизм 4 с контактом б и механизм коррекции, состоящий из кулисы б, подпружиненной по отношению к рамке 2, и ползуна 7, соединенного с кривошипом программного механизма 4 и 25 подпружиненного по отношению к кулисе б. Отдельно установлен флажковый выключатель 8.Работает устройство следующим образом.Привод 1 получает вращение при движе нии ленты бонов 9. Вращение передается программному механизму 4, посылающему при помощи контакта б командные сигналы по заданной программе. На программный механизм 4 постоянно наложен момент от механизма коррекции, выполненного в виде подпружиненных кулисы б и ползуна 7, стремящихся вернуть программный механизм 4 в нулевое положение.Этот момент незначителен и не проявляется, пока программный механизм 4 сцеплен с приводом 1. Передаточное число привода 1 выбирают так, чтобы программный механизм 4 сделал один полный оборот, например, за проход одного бруса. При этом из-за отклонений длины бруса, проскальзывания привода и т, д, накапливается ошибка. Сброс ошибки происходит в момент прохода торца бруса над флажковым выключателем 8, установленным в таком месте, чтобы коррекция происходила при положении программного меха изма 4, близком к нулевому. Выключатель 8 срабатывает, включая электромагнит 3, якорь которого отводит рамку 2, расцепляя привод 1 с программным механизмом 4. Освобожденный программный механизм 4 под воз. действием подпружиненного ползуна 7 поворачивается в направлении к нулевому положению и более точно устанавливается в это положение кулисой б. При дальнейшем дви278539 Предмет изобретения Составитель В, Распоповазьмнна Текред А. А. Камышиикова Корректор Е, Н. Миронова актор Г ъказ 6246 Тираж 480 Г 1 одписноеЦНИИПИ Комитета по делам изобретений и открьпий при Совете Министров СССР Москва, Ж, Раушская иаб., д, 4/5 Обласгная типография Костромского управления по печа хении бруса выключатель 8 отключает электромагнит 3, и цикл повторяется до следующей коррекции,1. Устройство программного управления поточной линией для изготовления нагельных бонов, включающее корпус, в котором смонтированы привод, программный механизм и механизм коррекции, отличающееся тем, что,с целью упрошения конструкции и повышения надежности управления, привод выполнен в виде взаимодействующего с лентой бонов ролика, связанного передачей с про граммным механизмом и механизмом коррекции, смонтированными на поворотной рамке,.соединенной с якореМ электромагнита управления коррекцией,2, Устройство по п; 1, отличаощееся тем, 10 что, с целью повышения точности коррекции,механизм коррекции выполнен в виде подпружиненных кулисы и ползуна.
СмотретьЗаявка
1238728
Г. П. Айбабин, Б. Г. Потемкин, Трест Вычегдалесосплав
МПК / Метки
МПК: B65G 43/08
Метки: программного
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-278539-ustrojjstvo-programmnogo-upravleniya.html" target="_blank" rel="follow" title="База патентов СССР">Устройство программного управления</a>
