Устройство для захватывания и срезания деревьев с корня
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

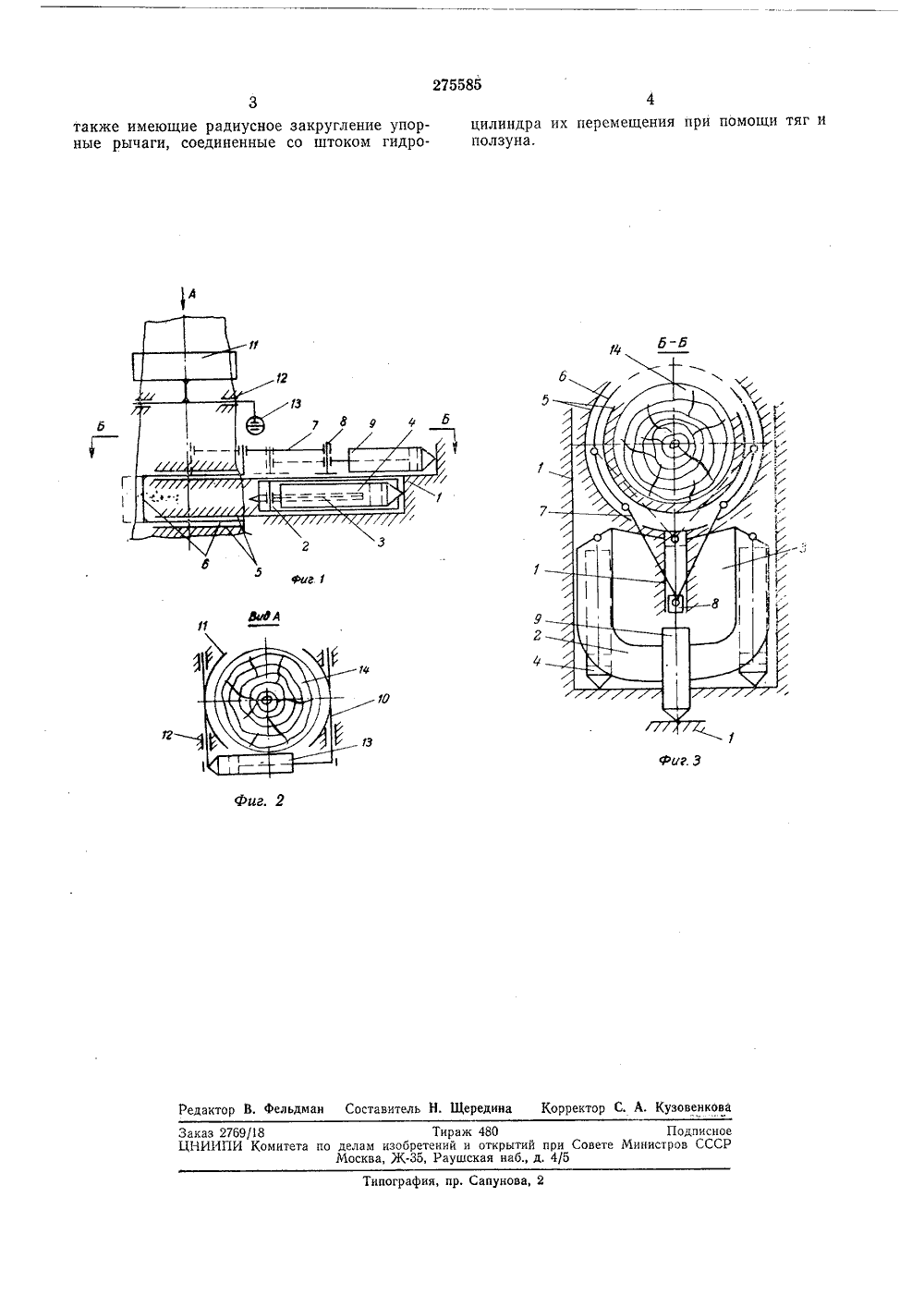

275585 ОПИСАНИ ЕИ ЗО Б РЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союэ Советскин Социалистических РеспубликЗависимое от авт. свидетельстваКл. 45, 23/08 Заявлено 17.1.1969 ( 1305984/29-33) МПК А 01 д 23/08 ПриоритетОпубликовано 03.71.1970. Бюллетень2Дата опубликования описания 13.Х.1970 Комитет по делам эобретений и открытийпри Совете МинистровСССР 634.0,36(088,8) Авторыизобретени В, Ф ушляев, А. М. Эпалтс, И, К. Иевинь, Н. А. и В. С. Лаздан,й а с."; Л . атвийский научно-исследовательскийпроблем тель нститут лес ТРОЙСТВО ДЛЯ ЗАХВАТЫВАНИЯ ДЕРЕВЬЕВ С КОРНЯРЕЗАНИ Для удерживания дерева при срезании и перемещении служит захватное приспособление, состоящее из двух двуплечих рычагов 10 с охватами П. Рычаги 10 установлены в подшипниках 12 и соединены с гидроцплиндром 13.Устройство работает следующим образом.Устройство надвигают на дерево 14 и охватами 11 с помощью гидроцилиндров 13 зажимают его. Одновременно с зажатием дерева охватами 11 перемещают упорные рычаги б в направляющих б с помощью тяг 7 и гидро- цилиндра 9 до полного их закрытия вокруг дерева. Гидроцилиндрами 4 перемещают скобообразную раму 2 с ножом 3 в направляющих станины 1. Нож 3, надвигаясь на дерево 14, срезает его. Устройствдеревьев с кторой устанватыванияжом, упорнмещения раи 1 ееся тем,дительностины располояляющие, в о для захватывания и срезания орня, включающее станину, на коовлены приспособления для захдерева, скобообразная рама с ноые рычаги и гидроцилиндры перемы и упорных пычагов, отличаючто, с целью повышения произвоработы, на станине смонтироваеннье по круговой кривой направкоторых подвижно установлены котос ноовыми еплены 25уста- соеди- гидронены в присоединением заявкиИзобретение может быть использовано в лесной промышленности,Известно устройство для захватывания и срезания деревьев с корня, включающее станину, на которой установлены приспособление для захватывания дерева, скобообразная рама с ножом, упорные рычаги и гидроцилиндры перемещения рамы и упорных рычагов.Цель изобретения - повысить производительность работы.Достигается это тем, что на станине смонтированы расположенные по круговой кривой направляющие, в которых подвижно установлены также имеющие радиусное закругление упорные рычаги, соединенные со штоком гидроцилиндра их перемещения при помощи тяг и ползуна.На фиг, 1 показана кинематическая схе - вид по стрелке А азрез по Б - Б на 20 ма устроиства; на фиг, 2на фиг. 1; на фиг, 3 - рфиг, 1,Устройство состоит из станины 1, на рой размещена скобообразная рама 2 жом 3, соединенная шарнирно с сил гидроцилиндрами 4, На станине укр круговые направляющие б, в которых новлены упорные рычаги б, шарнирно ненные тягами 7 с ползуном 8 штока цилиндра 9. Упорные рычаги б выпол виде круговых сегментов. едмет изобретени275585 также имеющие радиусное закругление упорные рычаги, соединенные со штоком гидрог 1 ктор В. Фельдман Составитель Н. Щередина Корректор С. А. Кузовенко /18 Тираж 480 Подписное митета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5ипография, пр, Сапунова, 2 аказ 2769 ИИИПИ цилиндра их перемещения при помощи тяг иползуна.
