Устройство для срезания деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

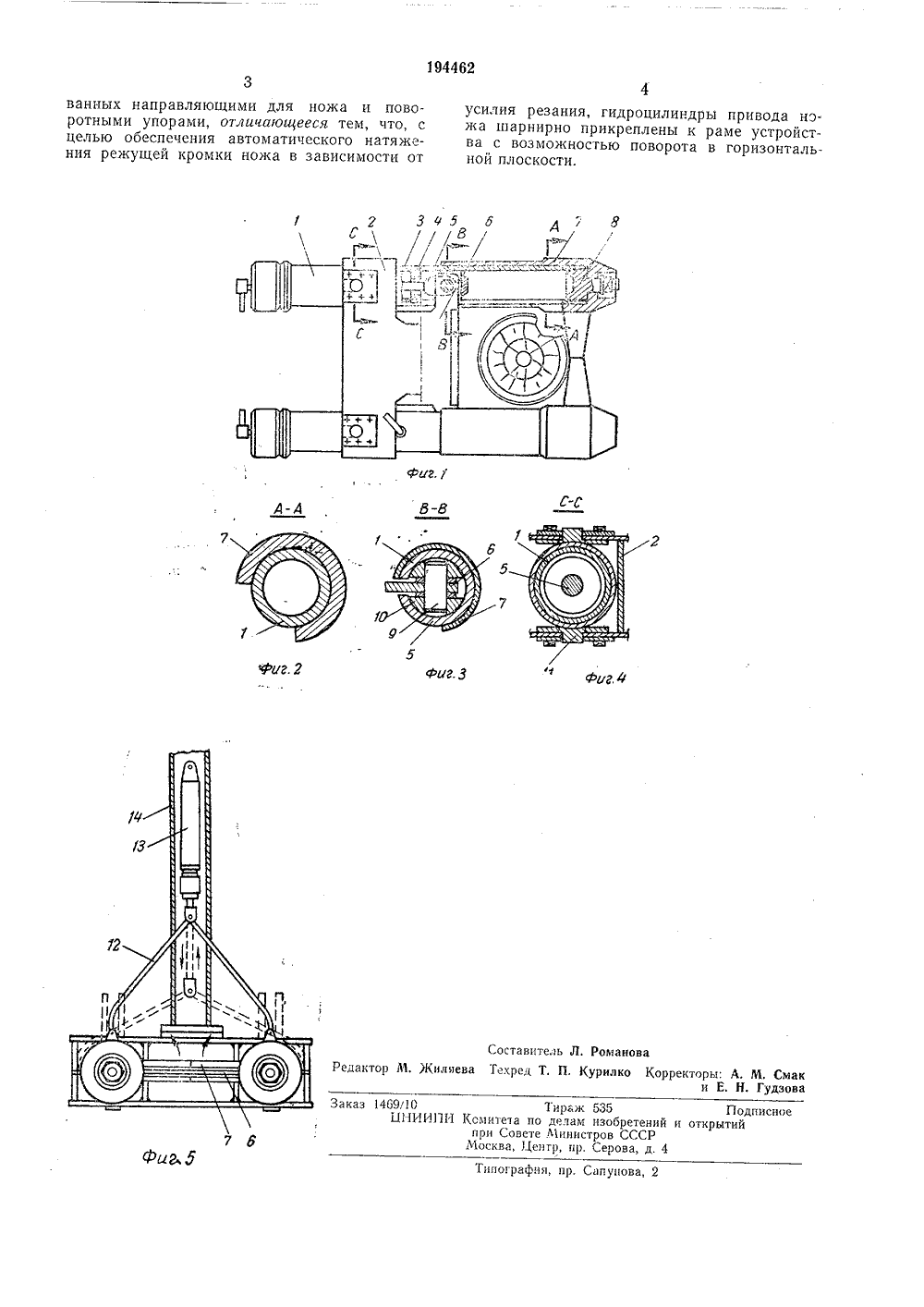

оввз Сплетении Социалистичеснин РеспублинЗависимое от авт. свидетельстваЗаявлено 05.1.1966 Л 1047875/29-14) с присоединением заявки1(л. 451, 23/08 МП 1( А 01 д ПриоритетОпубликовано 30111,1967, Бюллетень8 Комитет по делам изобретений и открытий при Совете Министров СССРУДК 634.0.323.13, 002 54(088 8) Дата опубликования описания 29 Л.1967 Авторыизобретения В, Л. Божак, Б. А, Вахнеев, В, В. Демьянов, И. К.Э. А, Кузьмин, Б, В, Попов, И. Н. Тарасов, М, А. Трынов и Заявители Центральный научно-исследовательский и проектно-конинститут механизации и энергетики лесной промышленнос ский научно-исследовательский институт лесохозяйствен трукторский. и и.ЛЖЯЩОТГД УСТРОЙСТВО ДЛЯ СРЕЗАНИЯ ДЕРЕВЬЕВ 25 Предмет изобретения Известно устройство для срезания деревьсь, содержащее раму, плоский нож, концы котсрого шарнирно присоединены к штокам гидроцилиндров, прикрепленных к раме и оборудованных направляющими для ножа и поворотными упорами.Такое устройство имеет значительный вес из-за специальных рам для натяжения ножа и не обеспечивает необходимого и равномерного натяжения ножа в зависимости от усилия резания.В предлагаемом устройстве гидроцилиндры привода ножа шарнирно прикреплены к раме с возможностью поворота в горизонтальной плоскости, что позволяет автоматически натягивать режущую кромку ножа в зависимости от усилия резания.На фиг. 1 показано устройство, вид сверху; на фиг, 2, 3 и 4 - разрезы по А-А, В-В и С-С на фиг. 1; на фиг. 5 - вид спереди.В гидроцилиндрах 1, укрепленных на раме 2, установлена упорная гильза 3. Гильза удерживает направляющую втулку - . переднюю крышку 4 гидроцилиндра, в которой движется шток с головкой э, соединенной с ножом 6. На гидроцилиндре находятся поворотные упоры 7, которые шарнирно закреплены на пальце Ь, Для того чтобы упоры могли поворачиваться, не упираясь в нож, в них сделан вырез на всем протяжении движения ножа. Головка штока соединена с ножом посредством пальца 9, вставляемого в отверстие вскользуне 10. Гидроцилиндры связаны с рамой в горизонтальной плоскости шарнирами5 11. Поворотные упоры шарнирно соединенытягами 12 с головкой штока гидроцилиндраИ, установленного в трубе вертикальной стойки 14,При надвигании устройства на ствол расту 10 щего дерева поворотные упоры 7 посредствомтяг 12 поднимаются вверх, и дерево попадаетвнутрь устройства; после этого упоры возвращаются в прежнее положение. Гидроцилипдры 1 приводят в движение скользуны 10,15 а которых закреплен нож 6, движущийся зпрорезях труб как в направляющих. Нож сна.чала прижимает ствол дерева к поворотнымупорам, а затем перерезает его. При этомусилпе, воспринимаемое упорами, поворачи 20 вает гидроцилпндры вокруг шарниров 11, чтоприводит к натяжению кромки ножа: чембольше усилие резания, тем больше натяжение кромки ножа,Устройство для срезания деревьев, содержащее раму, плоскип нож, концы которого шарнирно присоединены к штокам гидроци липдров, прикрепленных к раме и оборудо194462 усилия резания, гидроцилиндры привода ножа шарнирно прикреплены к раме устройства с возможностью поворота в горизонтальной плоскости,2 ЗФ 5 б 4 Фиг,4 Составитель Л, Романова Редактор М. Жиляева Техред Т, П, Курилко Корректоры: А. М, Смак и Е Н Гудзона 3аказ 146910 11 НИИПИ Комитета при Сов Москва, Типография, пр. Сапуно ванных направляющими для ножа и поворотными упорами, отличающееся тем, что, с целью обеспечения автоматического натяжения режущей кромки ножа в зависимости от Подписноеретений и открытийСССРова, д. 4 Тираж 535 по дедам изо те .Л 1 инистров .1 ентр, пр. Сер
СмотретьЗаявка
1047875
вители Центральный научно исследовательский, проектно кон институт механизации, энергетики лесной промышленност ский научно исследовательский институт лесохоз йственн, адЦОТГ
В. Л. Вожак, Б. А. Вахнеев, В. В. Демь нов, И. К, Э. А. Кузьмин, Б. В. Попов, И. Н. Тарасов, М. А. Трынов
МПК / Метки
МПК: A01G 23/02, A01G 23/087
Опубликовано: 01.01.1967
Код ссылки
<a href="https://patents.su/2-194462-ustrojjstvo-dlya-srezaniya-derevev.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для срезания деревьев</a>
