Устройство для срезания деревьев

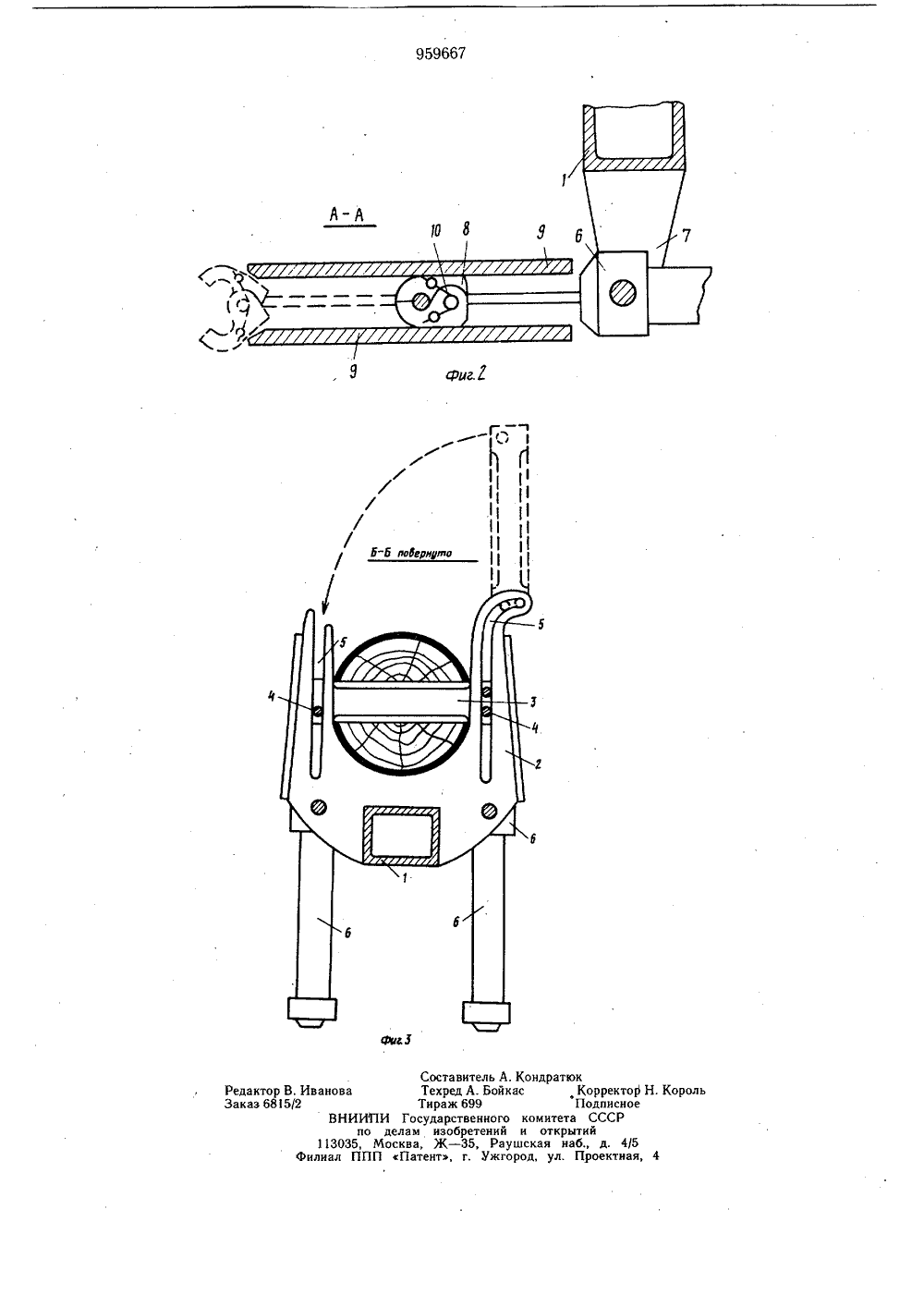

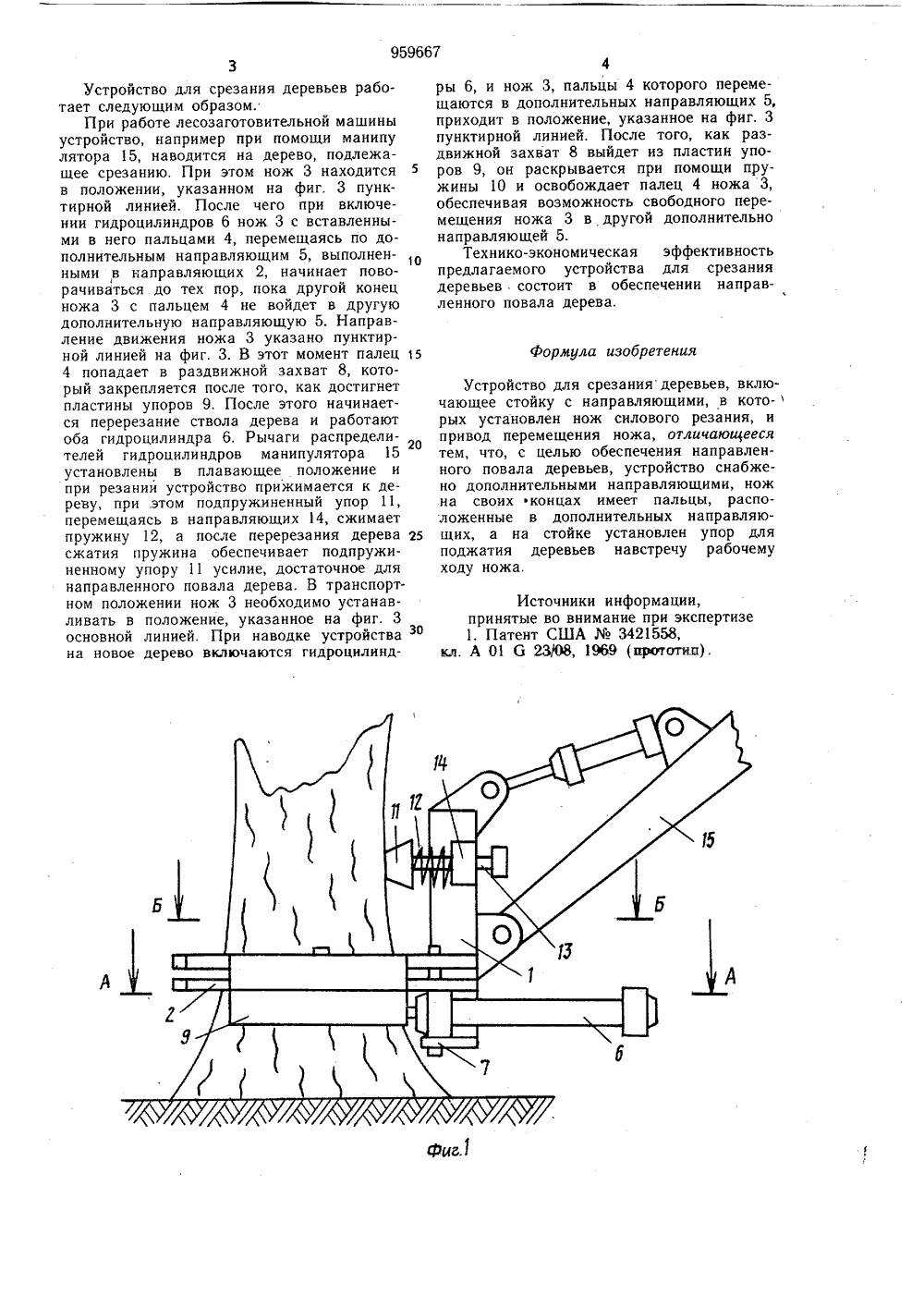

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 959667 Союз СоветскихСоциалистическихРеспублик(51) М. Кл з А 01 б 23/08 Гееудерстееккмк емитет Опубликовано 23.09,82. Бюллетень35Дата опубликования описания 28.09,82(53) УДК 634.0.36 (088.8) по делам лэебретений и аткрмтий(72) Авторы изобретения В. С. Кралин, Н, В. Кралина и В. "М-.-Рубцов с МЛенинградская ордена Ленина лесотехни ескаРМсйдейй(54) УСТРОЙСТВО ДЛЯ СРЕЗАНИЯ ДЕРЕВЬЕВ 1Изобретение относится к устройствам для срезания деревьев и применяется преимущественно в лесозаготовительной промышленности и лесном хозяйстве.Известно устройство для срезания деревьев, включающее стойку с направляю шими, в которых установлен нож силового резания и привод перемещения ножа 1.Недостатком известных устройств является недостаточная возможность направленного повала деревьев при срезании,Цель изобретения - обеспечение направленного повала деревьев.Для достижения этой цели устройство снабжено дополнительными направляющими, нож на своих концах имеет пальцы, 15 расположенные в дополнительных направляющих, а на стойке установлен упор для поджатия деревьев навстречу рабочему ходу ножа.На фиг. 1 изображено устройство для срезания деревьев, общий вид; на фиг, 2 - сечение А - А на фиг, 1; на фиг. 3 сечение Б - Б на фиг. 1.Устройство для срезания деревьев состоит из стойки 1, на которой укреплены 2направляющие 2, в которых перемещается нож 3.На обоих концах ножа 3 установлены пальцы 4, которые вставлены в дополнительные направляющие 5, Пальцы 4 обеспечивают возможность поступательного и вращательного движения ножа 3. Дополнительные направляющие 5 выполнены в направляющих 2. В качестве привода ножа 3 используются два гидроцилиндра 6, штоки которых связаны с ножом 3, а их корпус жестко установлен на ушки 7, которые крепятся к корпусу. На одном из гидроцилиндров 6 на штоке установлен раздвижной захват 8, который перемещается между пластинами упоров 9 и имеет возможность раскрытия при помощи пружины 10 при выходе из пластин упоров 9 (положение раздвижного захвата 8 при выходе из пластин упоров 9 показано на фиг. 2 пунктирной линией), Кроме того, устройство снабжено подпружиненным упором 11 с пружиной 12 для повала деревьев, штанги 13 которого установлены в направляющих 14, Устройство для срезания деревьев установлено на манипулятор 15 лесозаготовительной машины.959667 Формула изобретения 3Устройство для срезания деревьев работает следующим образом.При работе лесозаготовительной машины устройство, например при помощи манипу лятора 15, наводится на дерево, подлежащее срезанию, При этом нож 3 находится 5 в положении, указанном на фиг. 3 пунктирной линией. После чего при включении гидроцилиндров 6 нож 3 с вставленными в него пальцами 4, перемещаясь по дополнительным направляющим 5, выполненными в направляющих 2, начинает поворачиваться до тех пор, пока другой конец ножа 3 с пальцем 4 не войдет в другую дополнительную направляющую 5. Направление движения ножа 3 указано пунктирной линией на фиг, 3. В этот момент палец 1 ь 4 попадает в раздвижной захват 8, который закрепляется после того, как достигнет пластины упоров 9. После этого начинается перерезание ствола дерева и работают оба гидроцилиндра 6. Рычаги распределителей гидроцилиндров манипулятора 15 установлены в плавающее положение и при резании устройство прижимается к дереву, при .этом подпружиненный упор 11, перемещаясь в направляющих 14, сжимает пружину 12, а после перерезания дерева 2 Б сжатия пружина обеспечивает подпружиненному упору 11 усилие, достаточное для направленного повала дерева. В транспортном положении нож 3 необходимо устанавливать в положение, указанное на фиг. 3 основной линией. При наводке устройства зо на новое дерево включаются гидроцилинд 4ры 6, и нож 3, пальцы 4 которого перемещаются в дополнительных направляющих 5, приходит в положение, указанное на фиг, 3 пунктирной линией, После того, как раздвижной захват 8 выйдет из пластин упоров 9, он раскрывается при помощи пружины 10 и освобождает палец 4 ножа 3, обеспечивая возможность свободного перемещения ножа 3 в другой дополнительно направляюшей 5.Технико-экономическая эффективность предлагаемого устройства для срезания деревьев состоит в обеспечении направленного повала дерева. Устройство для срезаниядеревьев, включающее стойку с направляющими, в кото-рых установлен нож силового резания, и привод перемещения ножа, отличающееся тем, что, с целью обеспечения направленного повала деревьев, устройство снабжено дополнительными направляющими, нож на своих ф концах имеет пальцы, расположенные в дополнительных направляюш,их, а на стойке установлен упор для поджатия деревьев навстречу рабочему ходу ножа. Источники информации,принятые во внимание при экспертизе 1. Патент США3421558,кл. А 01 б 2308, 1969 (прототип)./ Е-б ла 5 ерн Составитель А. КондратюкТехред А. Бойкас Корректор Н. КороТираж 699 ПоднисноеИ Государственного комитета СССРделам изобретений и открытийосква, Ж - 35, Раушская наб., д. 4/5Патент, г. Ужгород, ул. Проектная, 4 113035,лиал ПП Редактор В. ИвановаЗаказ 5815/2ВНИИЙ 11
