Вычислитель среднего значения

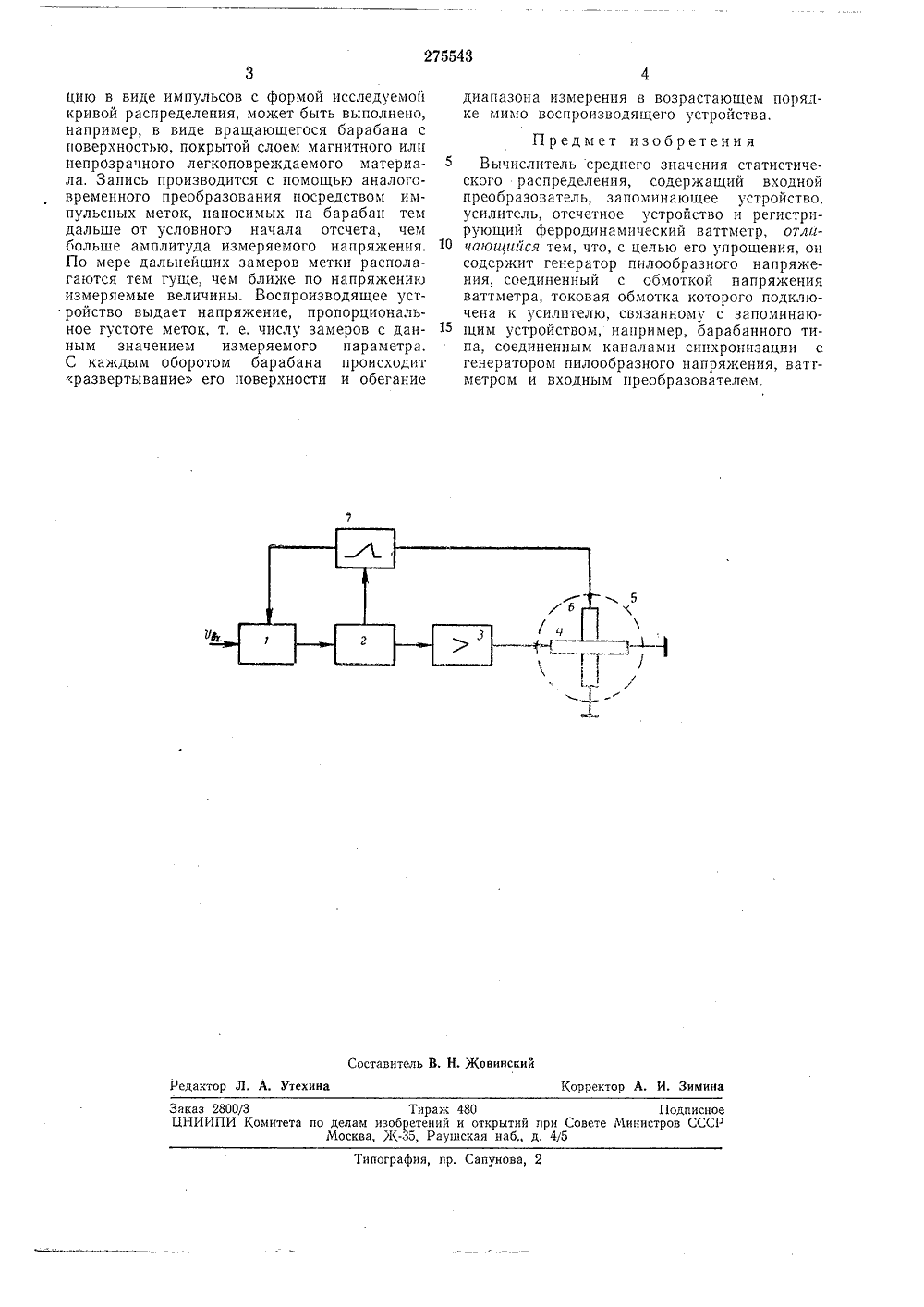

О П И С А Н И Е 275543ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскиз Социалистические Реслублинсвидетельства чо Зависимое от авт. аявлецо 17,17,1969 ( 132199918-24 Кл, 42 ттт 4 7/ явкирисоедицением Комитет ло лелем изобретений и открытиФ ври Совете Министров СССРМПК СО 52 Приоритет УДК 681.333,519.2(088,8) ликовано 03,711.1970. БюллетеньДата опублцков ця описания 8.Х.197 Лвторизобретения А. Жестовский аявител Ь 1 ЧИСЛИТЕЛЬ СРЕДНЕГО ЗНАЧЕНИ Изобретение относится к области техники контроля массовой продукции, например полупроводниковых приборов, ц может найти применение при обработке результатов научных экспериментов.Известные вычислители среднего значения статистического распределения сложны.Предложенное устройство, содержащее в качестве основного узла перемножения и усреднения ферродинамическцй ваттметр и запомицающее устройство, отличается тем, что оно содержит генератор пилообразного напряжения, связанный с обмоткой напряжения ваттметра, токовая обмотка которого подключена через усилитель к запоминающему устройству,На чертеже дана блок-схема устройства.Выход входного преобразователя 1 соединен с запоминающим устройством 2, сигнал с которого через усилитель 3 подается на токовую обмотку 4 самопишущего ферродинамического ваттметра 5, Обмотка напряжения 6 ваттметра подключена к генератору пилообразного напряжения 7, к которому присоединен также входной преобразователь. Синхронизация источника пилообразного напряжения осуществляется от запоминающего устройства,Вычислитель работает следующим образом.В основу работы устройства положено соотношение, в соответствии с котсрым среднее значение определяется как отношение суммы произведений мгновенных значений анализируемого параметра ца количество измерений с данным значением (цлц попавших в пнтер вал около заданных значений) к объемувыборки. Прц постоянстве последней объем выборки учитывается как масштабный коэффициент,Для усреднения и перемножения применен 10 ферродццамцческцй ваттметр 5. Нарастающеенапряжение, имитирующее возрастающий ряд мгновенных значении анализируемого параметра, формируется с помощью генератора 7.Пилообразное напряжение подают ца обмотку 15 6 напряжения ваттметра 5, а сигнал, пропорциональный числу измерений в задацном интервале, через усилитель 3 поступает с запоминающего устройства на токовую обмотку 4 ваттметра 5. При этом его показания не пря мо равны произведению и сумме, а толькопропорциональны цм. Эта пропорциональность зависит от инерционных свойств подвижной системы и частоты следования кривой распределения, но так как последние факторы 25 постоянны, то шкалу ваттметра можно проградуировать в единицах среднего значения сравнением с расчетными данными или по другому вычислителю.Запоминающее устройство, позволяющее 30 воспроизводить записанную в нем информаОвиискии оставитель Редактор Л. А. орректор А. И. Зимина ехииа Заказ 2800/3 Тираж 480 ПодписноеПНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москваг 1(.35, Раушская наб., д, 4/5 ипография, пр. Сапунова, 2 цию в виде импульсов с формой исследуемой кривой распределения, может быть выполнено, например, в виде вращающегося барабана с поверхностью, покрытой слоем магнитного или непрозрачного легкоповреждаемого материала. Запись производится с помощью аналого- временного преобразования посредством им. пульсных меток, наносимых на барабан тем дальше от условного начала отсчета, чем больше амплитуда измеряемого напряжения, По мере дальнейших замеров метки располагаются тем гуще, чем ближе по напряжению измеряемые величины. Воспроизводящее устройство выдает напряжение, пропорциональное густоте меток, т. е. числу замеров с данным значением измеряемого параметра. С каждым оборотом барабана происходит развертывание его поверхности и обегание диапазона измерения в возрастающем порядке мимо воспроизводящего устройства. Предмет изобретения5 Вычислитель среднего значения статистического распределения, содержащий входной преобразователь, запоминающее устройство, усилитель, отсчетное устройство и регистрирующий ферродинамический ваттметр, отли чающийся тем, что, с целью его упрощения, онсодержит генератор пилообразного напряжения, соединенный с обмоткой напряжения ваттметра, токовая обмотка которого подключена к усилителю, связанному с запоминаю щим устройством, например, барабанного типа, соединенным каналами синхронизации с генератором пилообразного напряжения, ватгметром и входным преобразователем.
