Индикатор давления

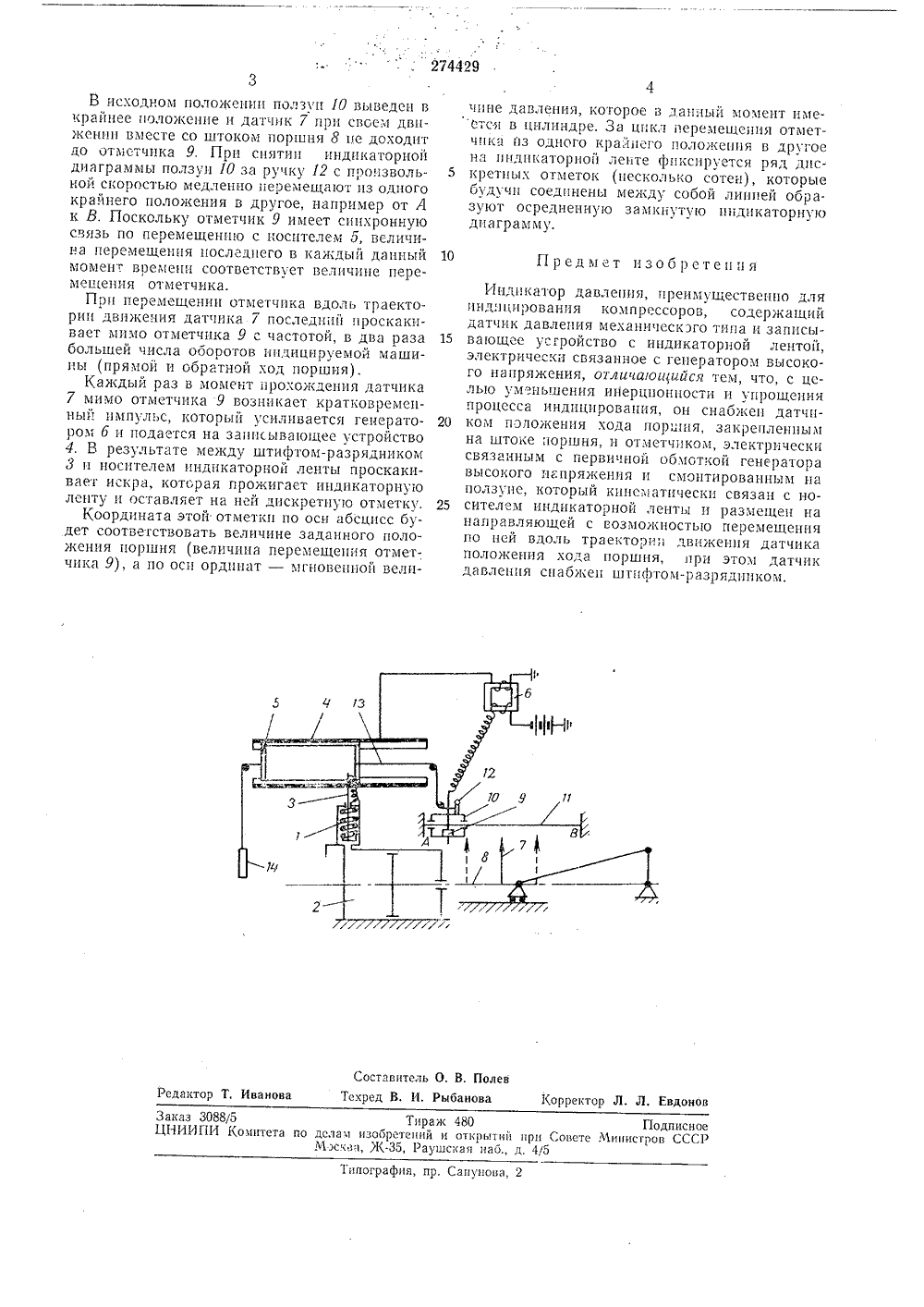

274429 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республикидетельств ависимое от ав с л 4% 1801 8-1 аявлсно 30.Х 11,1968 ( 129556 с присоединением з ПК 6 011 233 Приоритет Комитет по делам зобретений и открытий при Совете Министров СССР70. Бюллетень ЪЪ 21 но 24,М уолик 5,Х 1.19 ликования описания ата оп Авторыизобретения. П. Чоповский и П, Н, фунштейн аявител ИНДИКАТОР ДАВЛЕНИЯ Изобретение относится к устройствам для индицировапия поршневых машин и может быть использовано при исследовании компрессоров,Известны различные виды индикаторов дав ления, содержащие датчик давления и записывающее устройство, кинематически связанное с валом двигателя. С помощью этих индикаторов записываются диаграммы в координатах давление в уг поворота вала или в коор динатах давление в объ.Однако при ипдицировании быстроходных машин инерционность этих индикаторов становится значительной и, кроме того, усложняеч ся их настройка. 15Г 1 редлагаемый индикатор для уменьшения инерционности и упрощения процесса индицирования снабжен датчиком положения хода поршня, закрепленным на штоке поршня, и отметчиком, электрически связанным с первич ной обмоткой генератора высокого напряжения и смонтированным на ползуне, который кинематически связан с носителем индикаторной ленты и размещен на направляющей с возможностью перемещения по ней вдоль 25 траектории движения датчика положения хода поршня, гри этом датчик давления снабжен штифтом-разрядником.На чертеже изображена принципиальная схема предлагаемого индикатора. 30 Индикатор содерхкит датчик 1 давления механического типа, подсоединенный к рабочей полосги исследуемого цилиндра 2 и снабженный штифтом-разрядником Л; записывающее устройсгво 4 с носителем 6 индикаторной ленты; генератор 6 высокого напряжения; датчик 7 положения хода поршня, закрепленный на штоке 8; отметчик 9, смонтированный на ползуне О, который размещен на направляющей 11.Первичная обмотка генератора 6 подсоедцнена к отметчику 9, а вторичная обмотка - к записывающему устройству 4, изолированному ог массы. Датчик 1 электрически соединен с массон, Ползуп 10 снабжен ручкой 12 и с помощью шнура 13 связан с носителем 5 индикаторной ленты. Шнур 13 натягивается противовесом 14.Г 1 рпнцип действия индикатора основан на использовании стробоскоппческого эффекта, позволяющего получить осредпенную индикаторную диаграмму, построенную по точкам, взятым пз отдельных циклов. Индикатор регистрирует в дискретной форме мгновенную величин давления в цилиндре по заданному положению поршня, и индикаторная дю аграмма записывается в координатах давление - объем.Процесс индпцпровапия происходит следующим образом.274429 10 Предмет изобретения Составитель О. В. ПолевТекред В. И. Рыбанова Корректор Л. Л. Евдонов Редактор Т, Иванова Заказ 3088(5 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий прп Совете Мииисзров СССРМосква, М(-35, Раушская иаб., д. 4/5 Типография, пр, Сапунова, 2 3В исходном положении ползуп 10 выведен в крайнее положение и датчик 7 при своем двинении вместе со штоком поршня 8 пе доходит до отметчпка 9, При спятип индикаторной диаграммы ползун 10 за ручку 12 с произвольной скоростью медленно перемещают из одного крайнего положения в другое, например от А к В, Поскольку отметчик 9 имеет синхронную связь по перемещению с носителем б, величина перемещения последнего в каждый данный момент времени соответствует величине перемещения отметчика.Прп перемещении отмстчпка вдо траекториидвиже 1 ия датчика 7 последний проскакивает мимо отметчпка 9 с частотой, в два раза большей числа оооротов индицируемой машины (прямой и обратной ход поршня).Каждый раз в хОмент 1 рохождения дачика 7 мимо отметчика 9 возникает кратковременный импульс, который усиливается генератором б и подается на записывающее устройство 4. В результате между штифтом-разрядником 3 и нос 1 елем индикаторной ленты проскакивает искра, которая прожигает индикаторную ленту и оставляет на ней дискретную отметку.Координата этой отметки по оси абсцисс будет соответствовать величине заданного положения поршня (величина перемещения отмегчика 9), а по осп ординат - мгновенной величине давления, которое в данный момент имеется в гилиндре. За цикл перевещения отметчпк Йз ОднОГО краинеГО положения В дрГое на индикаторной ленте фиксируется ряд дпс кретных отметок (несколько сотен), которыебудучи соединены между собой линией обра.зу 10 т Осредненну 10 замк 1 гутую индикаторну 10 диаграмму Индикатор давления, преимущественно дляинд 1 цирования компрессоров, содержащий датчик давления механического типа и записы вающее усгройство с индикаторной лентой,электрически связанное с генератором высокого напряжения, отличающийся тем, что, с целью умньшения инерционности и упрощения процесса индицировапия, он снабжен датчп ком полокения хода поршня, закрепленнымна штоке поршня, и отметчпком, электрически связанным с первичной обмоткой генератора высокого напряжения и смонтированным на ползупе, который кинсматпчески связан с но сителем индикаторной ленты и размещен нанаправляющей с возможностью перемещения по пей вдоль траектори: движе 1 Н 1 я датчика положения хода поршня, при этом датчик давления спабиееп штпфто 1-разрядппкок.
