Номер патента: 270967
Текст

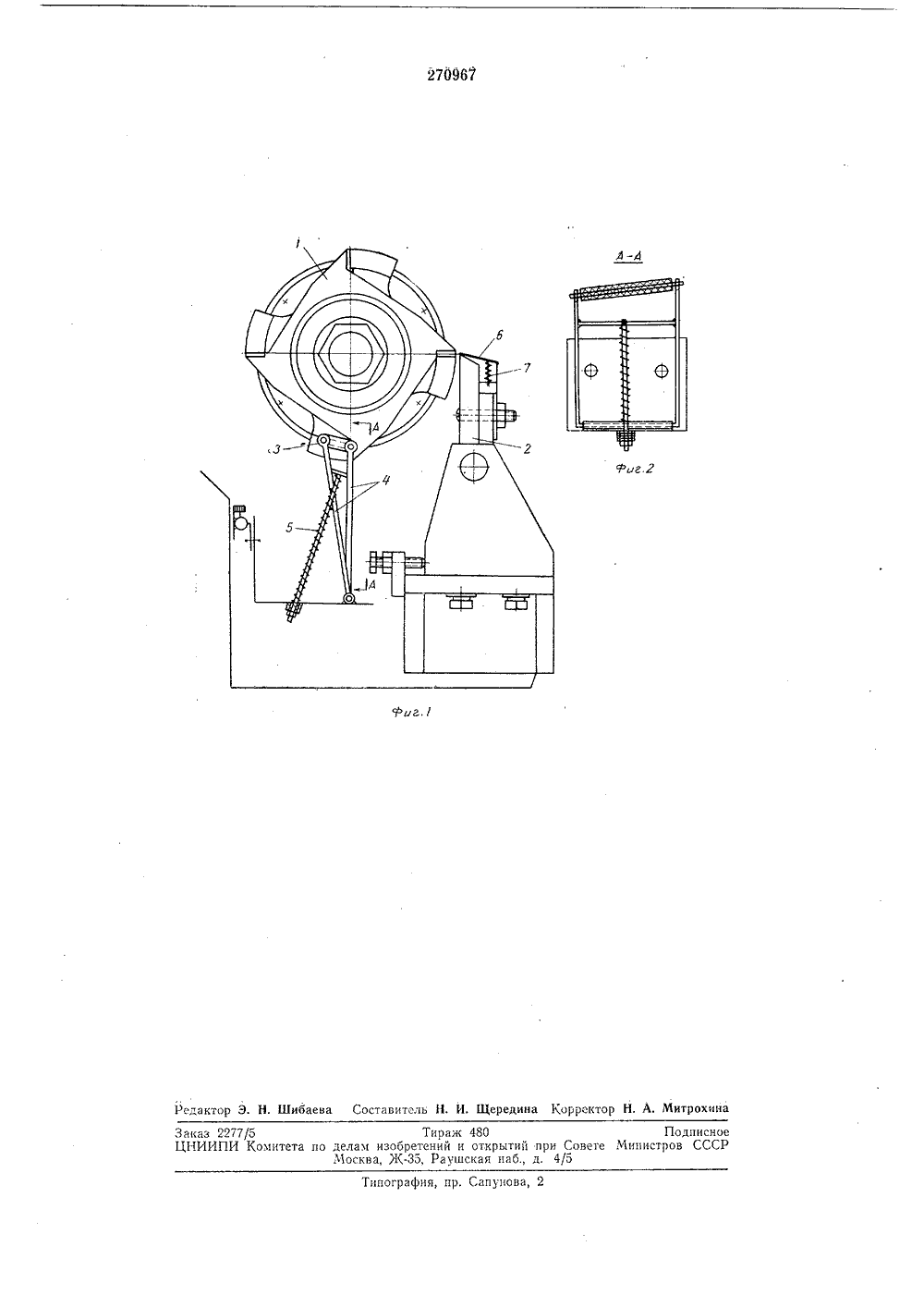

Союз Советских Социалистических Республикависимое от авт. свидетельства Заявлено 21,Х 11,1968 ( 1295479(29-33)с присоединением заявки М л. 32 а, 37(0 МПК С ОЗЬУД К 666.1.053.2 (088.8) иоритет Комитет по делам зобретеиий и открытий при Совете Мииистрое СССРОпуоликовано 12 Х,1970. Бюллетень ЛЪДата опубликования описания 2 бХ 111.19 Авгоризобрет П олежа Ф1 ст.;,аявитель 1 т 1 р /ф 1УСТРОЙСТВО ЗКИ ВОЛОКНИСТЫХ МАТЕРИАЛОВ ПредмУстройство дл лов, содержаще отличающееся т ния прцлцпания кам, неподвпжн ненной пластино новленным на закрепленной ра ет цз генц я резки волокнистых е неподвижный нож ем, что, с целью предматериала к режущ ый нож выполнен с п й, а фреза - с роли подпружиненной и мке. материаи фрезу, упреждеим кром- одпружиком, уста- шарнирно Изобретение относится к промышленности стеклопластиков.Известно устройство для резки волокнистых материалов, содержащее неподвижный нож и фрезу.Цель изобретения - предупредить прилипание разрезанного материала к режущим кромкам. Достигается это тем, что в предложенном устройстве неподвижный нож выполнен с подпружиненной пластиной, и фреза - с роликом, установленным на подпружиненной и шарнирно закрепленной рамке.На чертеже показано устройство для резки волокнистых материалов.Устройство состоит из цилиндрической косозубой фрезы 1 и неподвижного опорного ножа 2.Отрезанный волокнистый материал с фрезы удаляется роликом 3, вращающимся па оси, которая является частью рамки 4, укрепленной шарнирно и подпружиненной пружиной б.Опорный нож выполнен с пластиной б, отжимаемой пружиной 7.Работает устройство следующим образом,Волокнистый материал, скользя по пластине б, подается в полость между опорным ножом и фрезой. Прц этом пластина б прижимается к опорному ножу. По окончании реза 5 пластина под действием пру;кцны возвращается в исходное положение, отталкивая волокнистый материал от ножа.При подходе режущей кромки фрезы рамкас роликом поворачивается так, что материал 0 оказывается под роликом п прц дальнейшемповороте фрезы ролик скатывается по поверхности ее режущей кромки и удаляет отрезанный материал. В исходное положение рамка с роликом возвращается пружиной 5.20967 Реда Э. Н. Шибаева Составитель Н, И. Щередина Корректор Н. А. Митрохина Типография, пр. Сапунова Заказ 2277/5ЦНИИПИ Комитета Т о делам изобрете Москва, Ж, аж 480й и открытаушская па прЛ Подписное овете Министров СССР
